3.3 Remplacement du jeu de joints du presse-
étoupe (seulement pour Type 2301)
Le jeu de joints du presse-étoupe comprend
SP10 / SP14
• 1 anneau de support • 1 écarteur
• 5 manchettes en V • 1 ressort de pression
• 2 ou 3 bagues de • 1 joint graphite
pression
1)
• Lubrifiant
SP22
• 1 anneau de support • 1 écarteur
• 7 manchettes en V • 1 joint graphite
• 2 bagues de pression • Lubrifiant
• 1 ressort de pression
Le remplacement du presse-étoupe nécessite de démonter en premier l'ac-
tionneur du corps de vanne (voir « 3.1 », page 24) puis le cône de régulation
(voir « 3.2 », page 24).
en fonction du diamètre de la broche (10 ou 14 mm)
1)
26
La clé de montage et la clé à pipe modifiée sont disponibles auprès de
votre filiale de distribution Bürkert (voir au chapitre « 4 »).

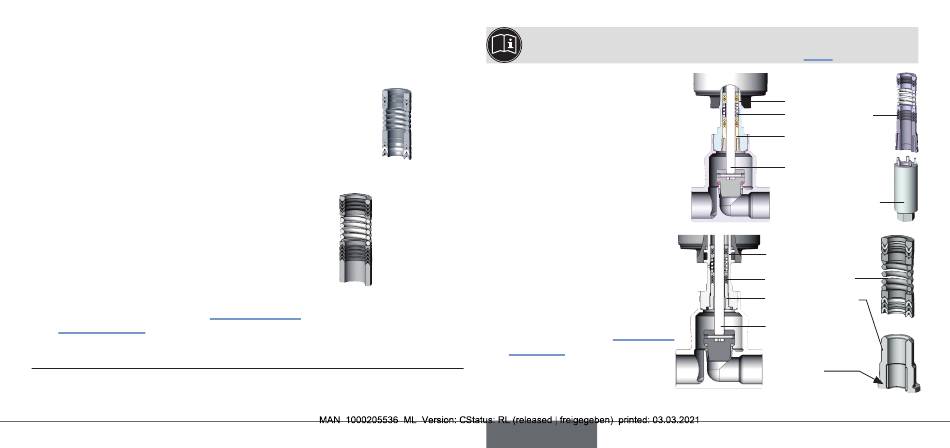

Guidage de broche PEEK
Série jusqu'à avril 2012
→
Dévisser le guidage de broche
à l'aide de la clé de montage et
d'une clé plate.
SP10/14
Guidage de broche VA
SP10/SP14
Série à partir d'avril 2012
→
Dévisser le guidage de
broche à l'aide d'une clé à
pipe modifiée et d'une clé
plate (voir chapitre « Outils de
montage »).
français
Tube presse-étoupe
Presse-étoupe
Guidage de
broche PEEK
Broche
Clé de montage
Tube presse-étoupe
Presse-étoupe
Guidage de
broche VA
Broche
Six pans
