Conditions de montage pour la mesure d'interface

Conditions
Pour la mesure d' i nterface, le Gammapilot FMG50 est généralement monté
horizontalement à la limite supérieure ou inférieure de la gamme d' i nterface. Lors de
l' i ntroduction d' u ne source de rayonnement dans un tube à immersion, il est important de
s' a ssurer que la gamme de mesure est déjà remplie de produit afin de maintenir le
rayonnement à proximité de la source aussi faible que possible. Lorsqu' u ne source de
rayonnement est utilisée dans un tube à immersion, le rayonnement peut être aligné avec
la gamme de mesure du Gammapilot FMG50 en utilisant un collimateur sur le tube à
immersion.

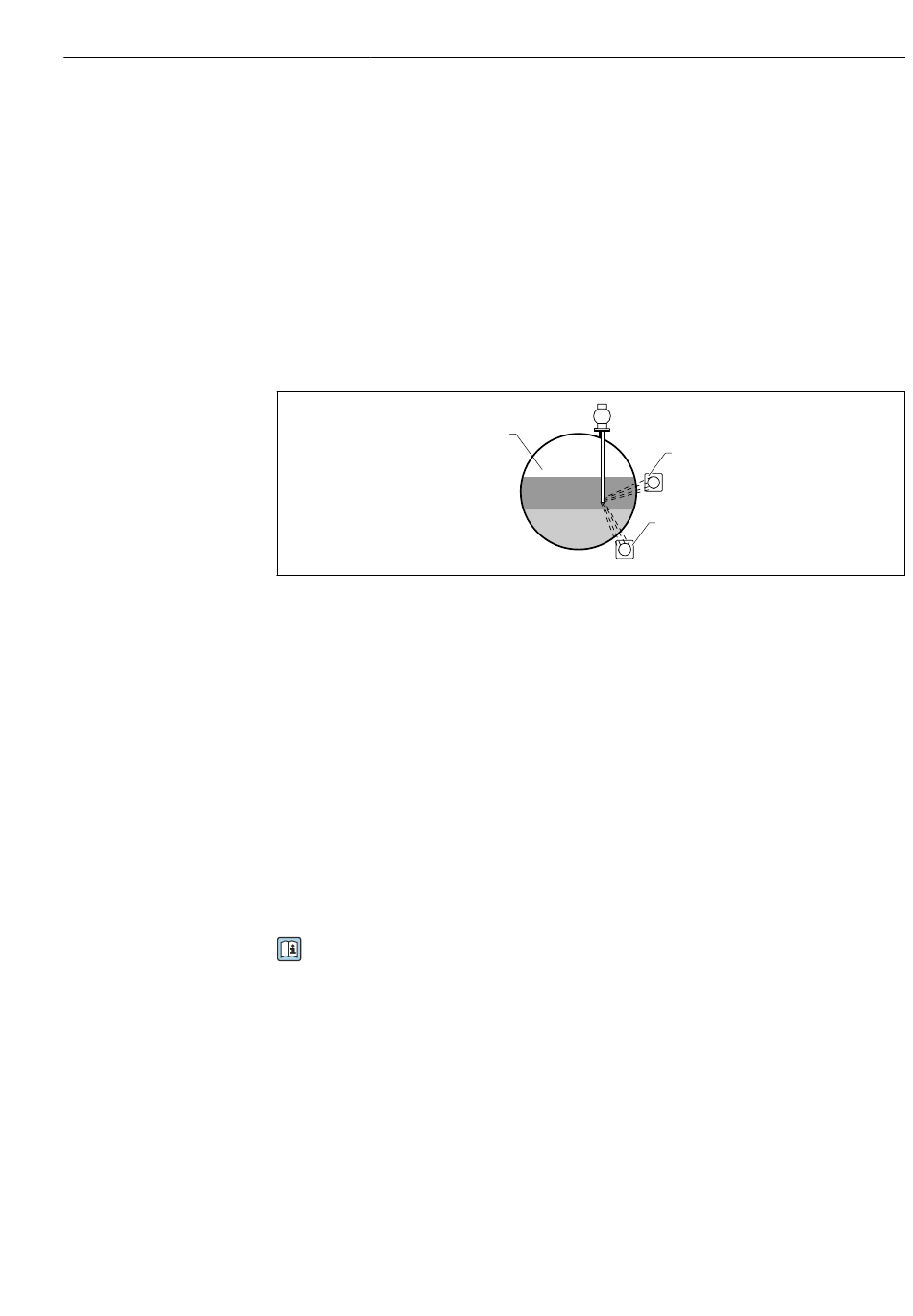

Configuration du système de mesure
1 Gammapilot (2 pces)
2 Mesure d' i nterface
Description
Le principe de mesure repose sur le fait que la source de rayonnement émet un
rayonnement qui est atténué lorsqu' i l pénètre un matériau et le produit à mesurer. Pour la
mesure d' i nterface radiométrique, la source de rayonnement est souvent introduite dans
un tube à immersion fermé via une rallonge de câble. Ceci exclut la possibilité de contact
entre la source de rayonnement et le produit.
En fonction de la gamme de mesure et de l' a pplication, un ou plusieurs détecteurs sont
montés à l' e xtérieur de la cuve. La masse volumique moyenne du produit entre la source de
rayonnement et le détecteur est calculée à partir du rayonnement reçu. Une corrélation
directe avec la position de l' i nterface peut alors être dérivée de cette valeur de masse
volumique.
Pour plus d'informations, voir :
CP01205F
4.2.7 Conditions de montage pour la mesure du profil de masse
volumique (DPS)
Conditions
Pour la mesure du profil de masse volumique, les appareils Gammapilot FMG50 sont
montés horizontalement à des distances définies, selon la taille et la gamme de mesure.
Dans le cas de la mesure du profil de masse volumique, la source de rayonnement est
normalement insérée dans un tube à immersion, de préférence un tube à double paroi,
puis introduite dans la cuve. Lors de l' i ntroduction d' u ne source de rayonnement dans un
tube à immersion, il est important de s' a ssurer que la gamme de mesure est déjà remplie
de produit afin de maintenir le rayonnement à proximité de la source aussi faible que
possible.
2
1
1
Montage
