Mise en service
66
Les réglages de la sortie courant sont ensuite effectués dans l' é tape "Réglages de la sortie"
Interface

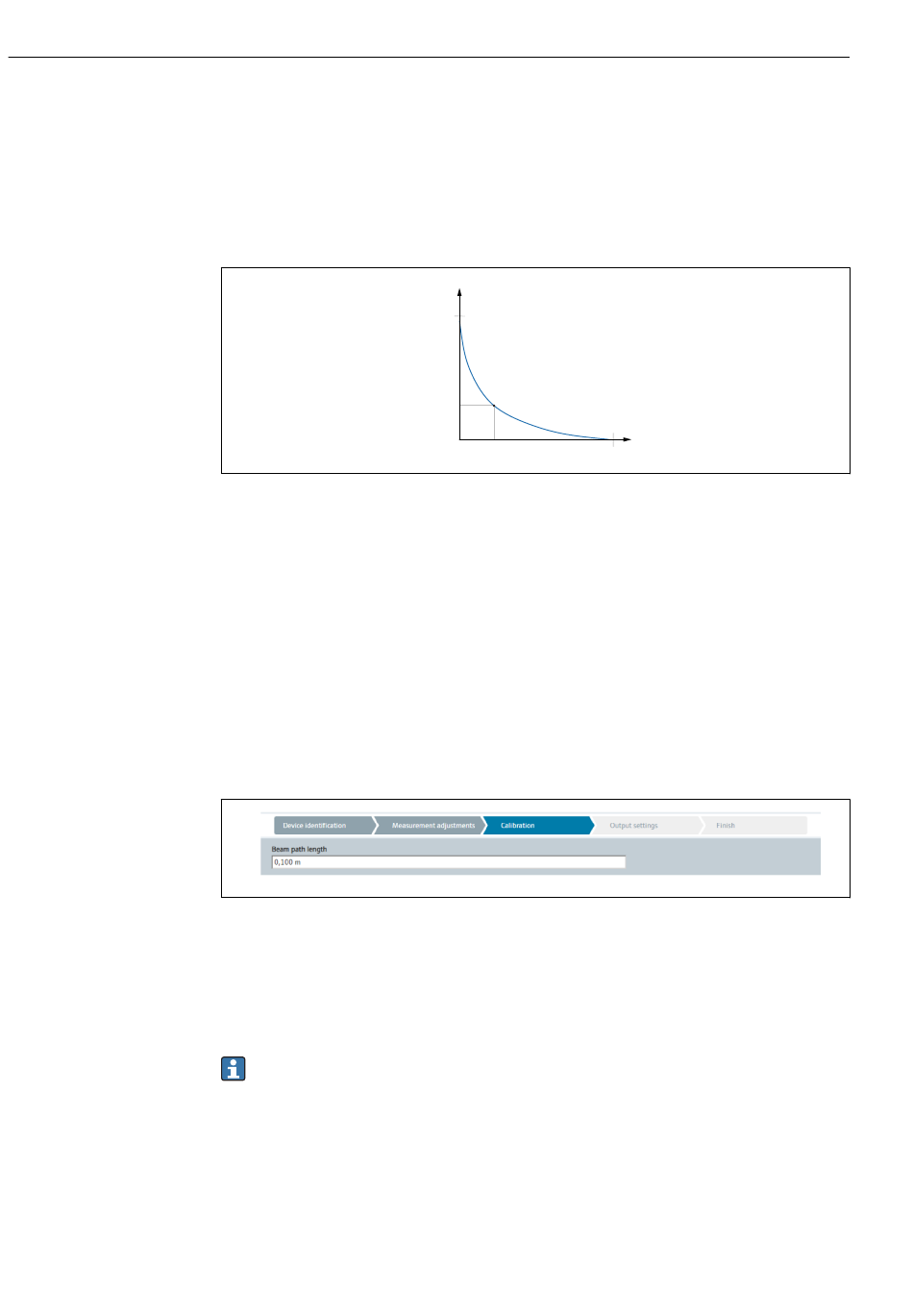

Dans le Gammapilot FMG50, la mesure d' i nterface est effectuée en mesurant les
différentes densités de deux produits, comme l' h uile et l' e au. La mesure d' i nterface dans un
étalonnage est donc très similaire à une mesure multipoint de la densité avec deux valeurs
d' é talonnage de la densité.
I Taux d' i mpulsion
ρ Densité
I Taux d' i mpulsions minimal
min
ρ Densité minimale, huile
min
I Taux d' i mpulsions maximal
max
ρ Densité maximale, eau
max
Une fois que les points d' é talonnage ont été entrés, le Gammapilot FMG50 calcule de lui-
même la couche d' i nterface en %. Ici, 0 % correspond à la densité minimale et 100 % à la
densité maximale.
Les réglages de la sortie courant sont ensuite effectués dans l' é tape "Réglages de la sortie"
Longueur de trajet optique du faisceau
La longueur du trajet du faisceau dans le produit à mesurer est spécifiée ici.
Exemples :
Si le faisceau traverse la conduite à un angle de 90°, cette valeur correspond au diamètre
interne de la conduite. Si le faisceau traverse la conduite avec un angle de 30° afin
d' a ugmenter la sensibilité de la mesure, la longueur du trajet du faisceau correspond à
deux fois le diamètre interne de la conduite.
L' u nité de longueur peut être définie dans la section "Paramètres de mesure"
I
I
max
I
min
r
r
min
Gammapilot FMG50
r
max
