Gammapilot FMG50
Endress+Hauser
Deux unités FMG50 peuvent être interconnectées et alimentées via un transmetteur de
process RMA42. Les courants de sortie individuels sont ajoutés ; cela donne le courant de
sortie total.
La résistance HART interne du RMA42 est utilisée pour la communication HART. La
communication HART avec le FMG50 est possible via les bornes situées en face avant
du RMA42.
Éviter tout chevauchement entre les différentes gammes de mesure, car cela peut
entraîner une valeur de mesure erronée. Les appareils peuvent se chevaucher, à
condition que cela n' a ffecte pas les gammes de mesure.

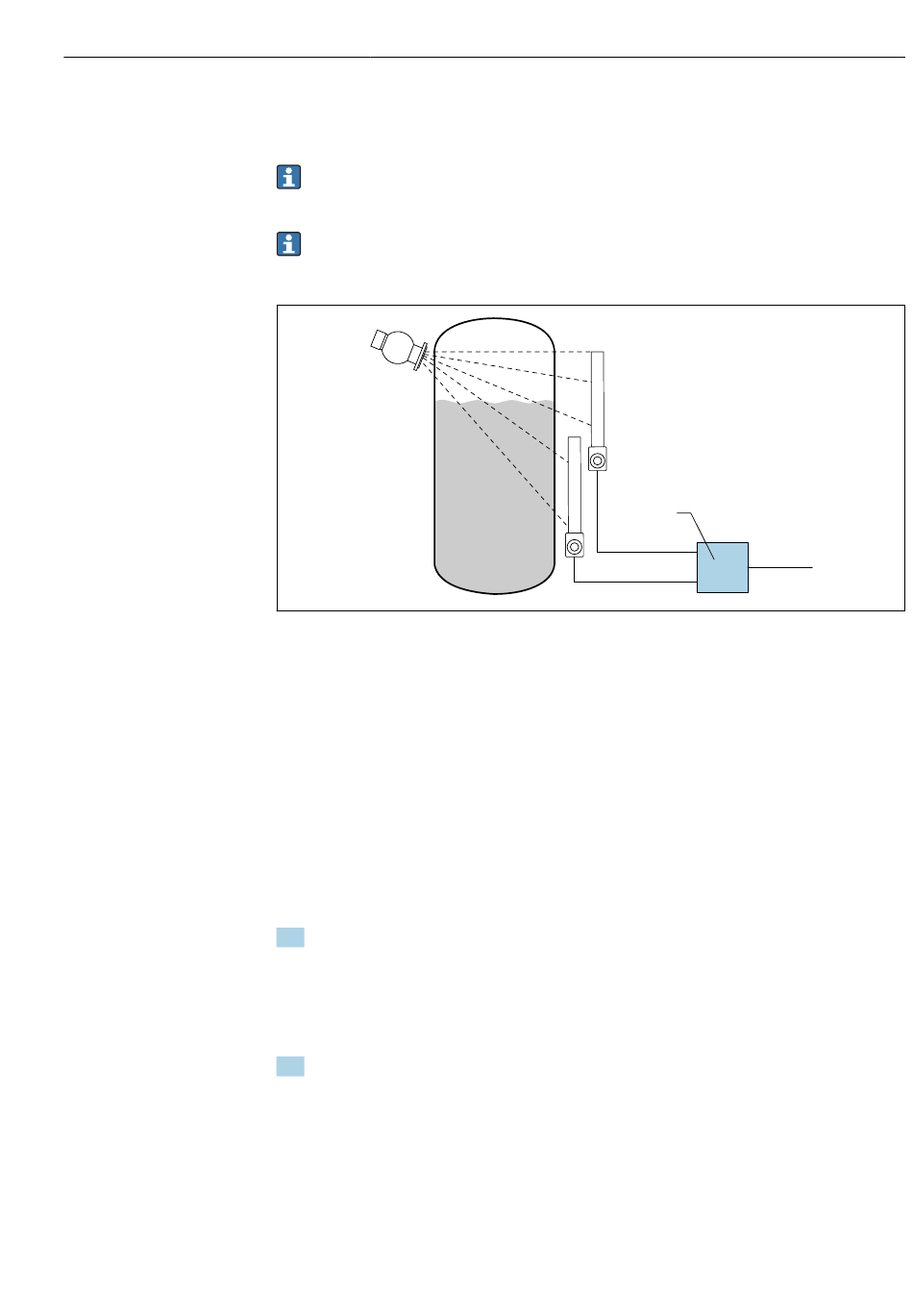

 10 Schéma de raccordement : pour deux unités FMG50 connectées à un RMA42
1 RMA42
Exemple de réglages pour le mode cascade
‣
Réglages FMG50 :
 Toutes les unités FMG50 utilisées en cascade doivent être réglées individuellement.
Par exemple via l' a ssistant "Mise en service" dans le mode de fonctionnement
"Niveau".
L' e xemple suivant se réfère à une mesure avec 2 détecteurs en mode cascade :
Détecteur 1 : gamme de mesure 800 mm
Détecteur 2 : gamme de mesure 400 mm
1. Réglages pour le RMA42 (entrée analogique 1) :
 Type de signal : courant
Plage : 4 ... 20 mA
Début d' é chelle : 0 mm
Fin d' é chelle : 800 mm
Offset si applicable
2. Réglages pour le RMA42 (entrée analogique 2) :
 Type de signal : courant
Plage : 4 ... 20 mA
Début d' é chelle : 0 mm
Fin d' é chelle : 400 mm
Offset si applicable
Raccordement électrique
1
A0040224
