Conditions de montage pour la
mesure de niveau
Montage dans un puits étroit
avec parois non uniformes
10
2
1
1/6D
D

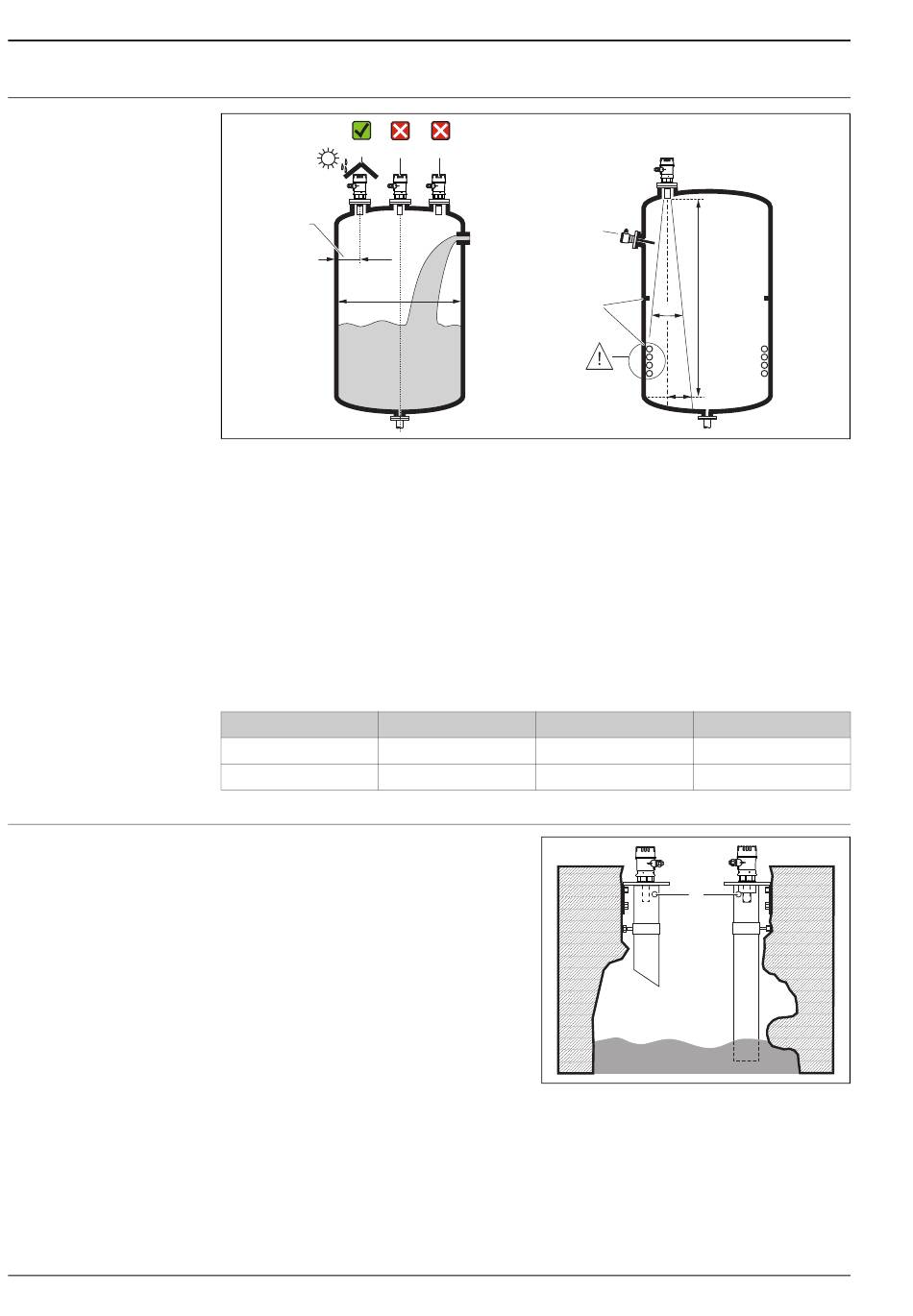

• Ne pas monter la sonde au milieu de la cuve (3). Distance recommandée (1) par rapport à la paroi de la cuve :
1/6 du diamètre de la cuve.
• Protégez l'appareil contre le soleil ou la pluie (2), ( ä 26).
• Ne pas monter l'appareil au-dessus des veines de remplissage (4).
• Pour les applications de solides dans lesquelles se forment des cônes de remplissage, orientez la membrane
de la sonde perpendiculairement à la surface.
• Evitez que des éléments internes (5) (fins de course, sondes de température, etc.) ne se trouvent dans l'angle
d'émission . Des éléments internes symétriques (6) (serpentins de chauffage, déflecteurs, etc.) peuvent
fausser la mesure.
• Ne jamais monter deux appareils de mesure par ultrasons dans une même cuve, les deux signaux pouvant
influer l'un sur l'autre.
• Pour évaluer la zone de détection, utilisez l'angle d'émission  3 dB :

Sonde
1½" 11°
2" 11°
Dans des puits étroits avec de forts échos parasites, il
est recommandé d'utiliser un tube guide d'ondes (par
ex. tube d'évacuation PE ou PVC) avec un diamètre
minimum de 100 mm (3.94 in).
Il faut veiller à ce que des impuretés ne s'accumulent
pas dans le tube. Il doit être nettoyé régulièrement si
nécessaire.
3 4
L
max
5 m (16 ft)
8 m (26 ft)
1 Event
Prosonic T FMU30
5
L
6
a
r
L00-FMU30xxx-17-00-00-xx-005
r
max
0,48 m (1.6 ft)
0,77 m (2.5 ft)
1
L00-FMU30xxx-17-00-00-xx-010
