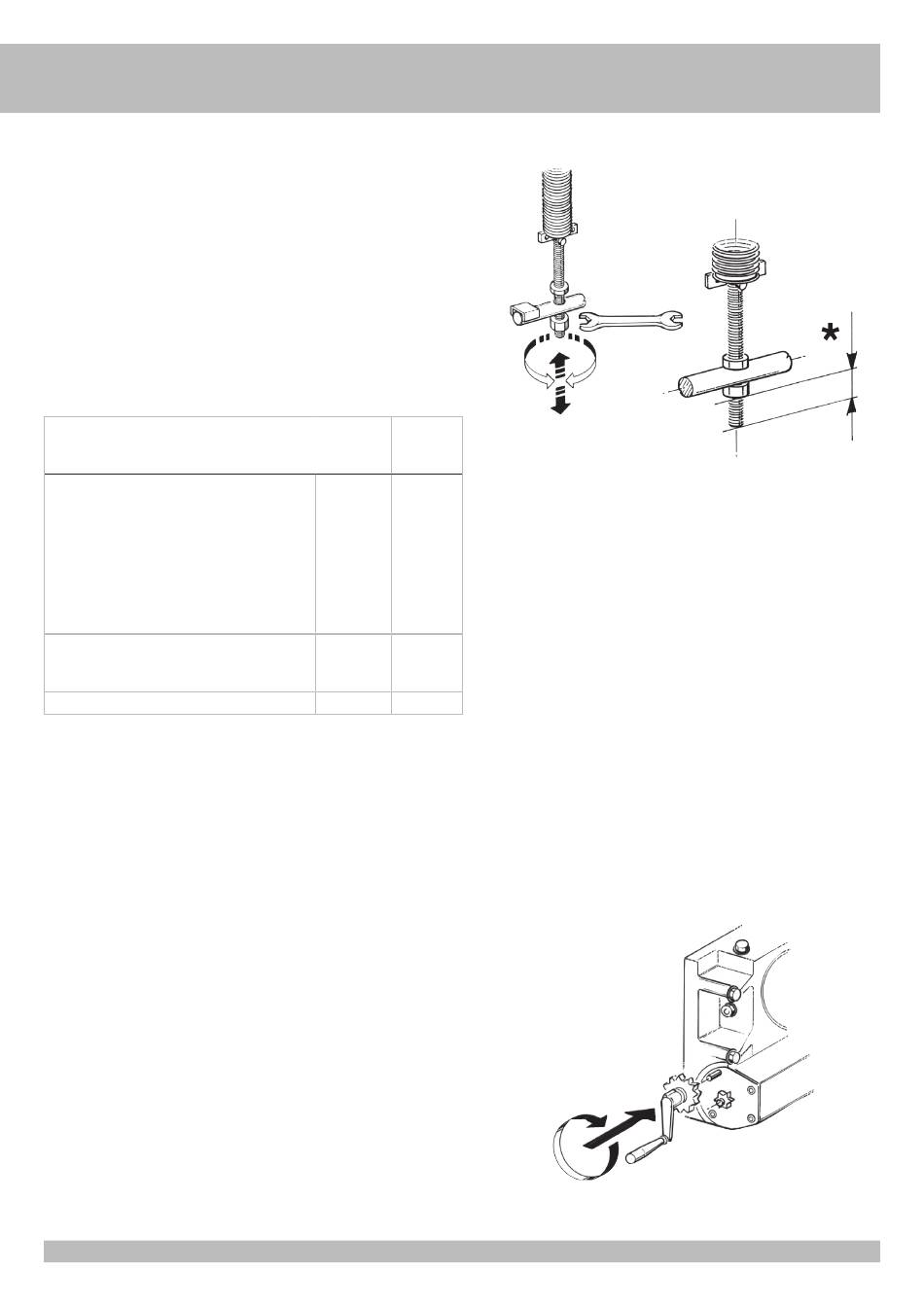

RÉGLAGE DES RESSORTS D'ÉQUILIBRAGE
Lorsque la barrière est livrée, les ressorts d'équilibrage sont déjà réglés.
En cas de rajout de poids à la lisse (ex. cordons pneumatiques ou avec photocellule), il est
indispensable de rééquilibrer cette dernière.
Si la lisse a tendance à tomber pendant le mouvement de descente, agir sur les ressorts
d'équilibrage.
Afin de pouvoir procéder à l'opération susmentionnée, soulever électriquement ou manuellement
la lisse, jusqu'à ce qu'elle soit en position verticale; après quoi, il suffit d'utiliser une clé n° 24
à 6 pans.
En effet, pour augmenter la force de soulèvement de la lisse, il suffit de desserrer les contre-
écrous et de visser ensuite dans le sens des aiguilles d'une montre les écrous, situés sous les
ressorts.
L = 6 m
ACG8513
ACG8513 + ACG8285
ACG8513 + ACG7090 + ACG7095
ACG8513 + ACG7090 + ACG7095 + ACG8285
ACG8513 + ACG7090 + ACG7095 + ACG8070
ACG8513 + ACG8070
ACG8513 + ACG8291 + ACG8291
ACG8513 + ACG8291 + ACG8291 + ACG8285
ACG8513 + ACG8291 + ACG8291 + ACG8070
L = 7 m
ACG8514
A- Lisse
b - Fourche escamotable
c - Cordon avec photocellule "Fotocosta 2.0"
d - Potelet magnétique
e - Ridelle
DÉBLOCAGE D'URGENCE
Pour effectuer cette opération, il est impératif de mettre le moteur hors tension.
En cas de coupure de courant, il est indispensable de débloquer l'électroréducteur afin de pouvoir
ouvrir manuellement la barre.
1 - Ouvrir le carter frontal en se servant de la clé personnalisée.
2 - Introduire la manivelle, destinée à cet effet, dans le logement correspondant, situé sur le
réducteur.
3 - Tourner la manivelle jusqu'à l'obtention de l'ouverture totale.
*
a 2 cm
A+ b 2 cm
A+ c 2 cm
A+ b + c 2 cm
A+ c + d 2 cm
A+ d 2 cm
A+ e 2 cm
A+ e + b 2 cm
A+ e + d 2 cm
*
a 6 cm
