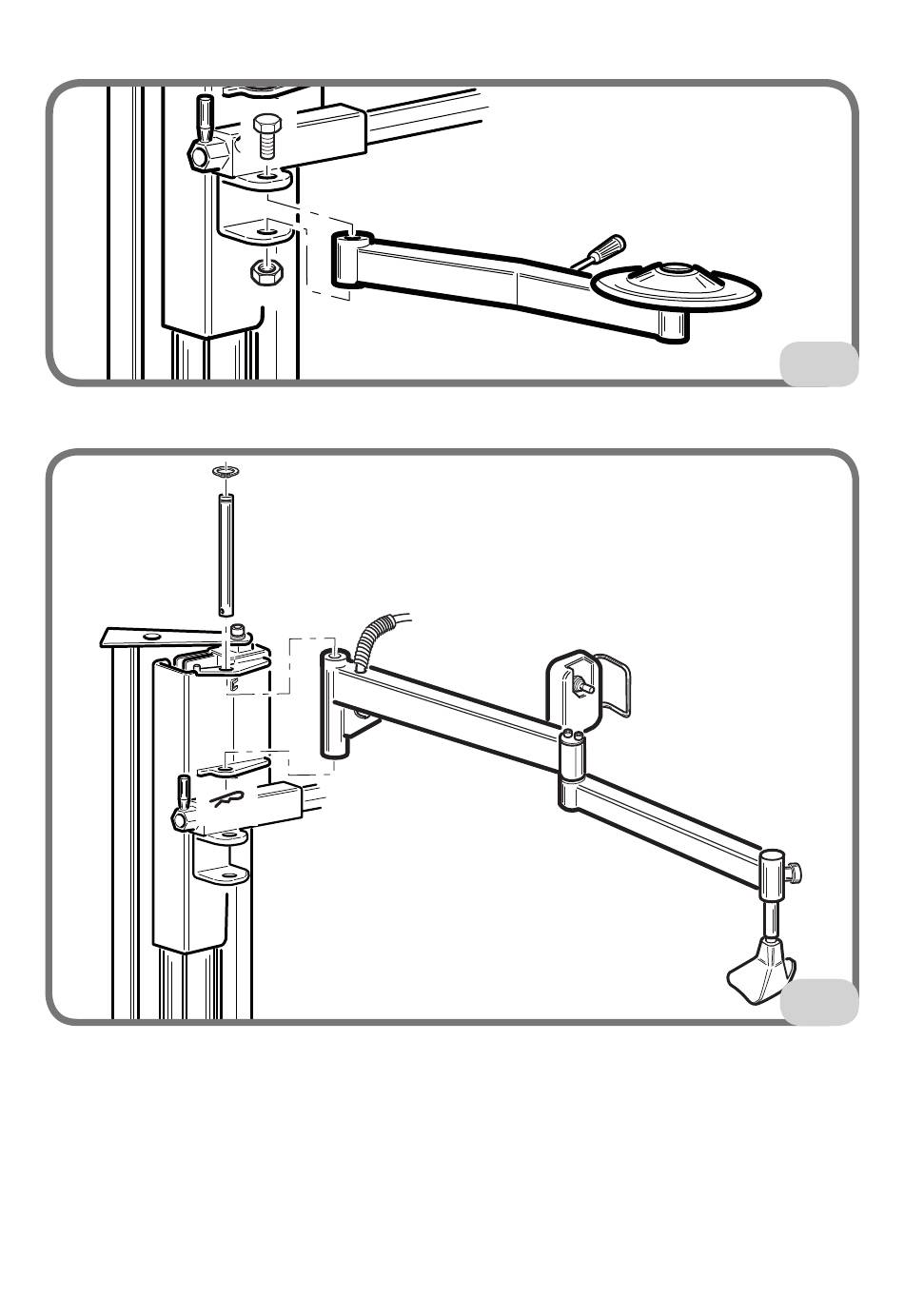

• An der Leistungseinheit den Arm mit Abdrückscheibe installieren (Abb. 6)
• Den beweglichen Arm an der Leistungseinheit befestigen (Abb. 7)
• Die Gruppe Filter/Schmiervorrichtung an der Rückseite der Leistungseinheit in der Position von Abb. 9
installieren.
• Das Bündel der Pneumatikleitungen, das aus dem beweglichen Arm austritt, mit der mitgelieferten Schelle an
der Leistungseinheit befestigen (Abb. 9).
• Die 2 Pneumatikleitungen mit kleinem Durchmesser an den Zylinder der Leistungseinheit anschließen. Die
Leitung, die zur Unterseite führt, mit den vorgesehenen Schellen befestigen (Abb. 9)
• Mit den mitgelieferten Leitungen und Verbindungsstücken die Anschlüsse an die Filter-Regel-Gruppe gemäß
56
PT 230 E - Betriebsanleitung + Ersatzteillisten
6
7
