GUIDE DE L'INSTALLATEUR
X-06 X-03 X-07
C2
C3
Passe-câble pour faire
passer les 3 câbles de C3
vers les connecteurs de
l'écran
Bornier C3 addiPonnel à
fixer à l'aide de 2 vis.

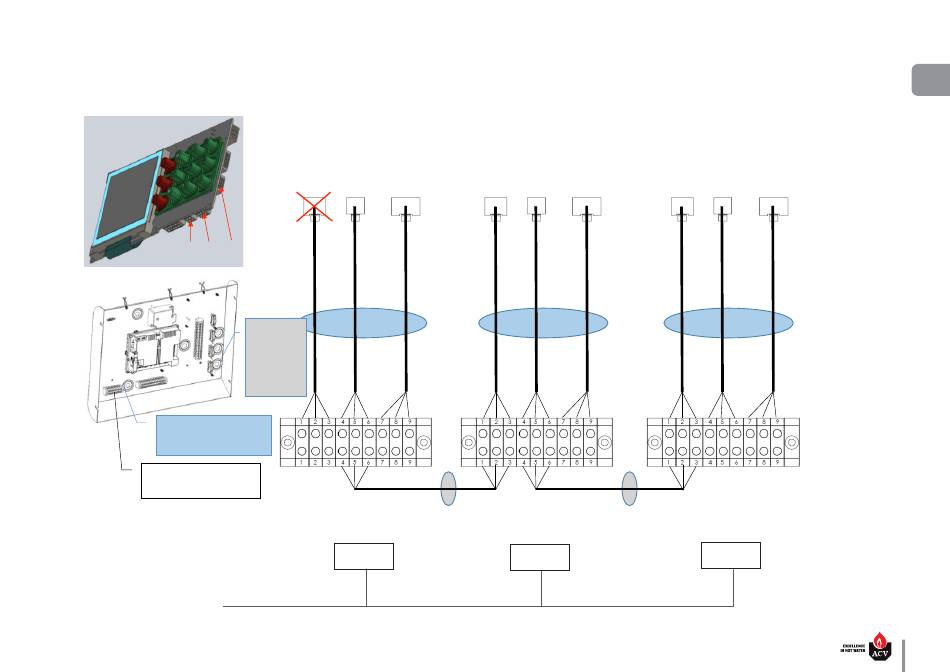

Raccordement à
l'écran de la
chaudière 1
(Maître)
X03 X06 X07
Ne pas
raccorder au
connecteur
X03 de
l'écran de la
chaudière
maître !!
Passe-câble
pour faire
faire passer
le câble
d'une
chaudière à
l'autre
C3
G R T G T R G A B
Modbus
Compact Condens : A1003043 - 664Y7200 • C
Raccordement à
l'écran des chaudières
2 + 3 + 4 + 5
(Esclave)
X03 X06 X07
C3
G R T G T R G A B
Câble de 4 à 1
Câble de 5 à 2
Câble de 6 à 3
Modbus
Raccordement
à l'écran de la
chaudière 6
(Esclave)
X03 X06 X07
C3
G R T G T R G A B
Modbus
