INSTALLATION
RECOMMANDATIONS POUR LE RACCORDEMENT DU GAZ
FR
Recommandations essentielles à la sécurité
•
Le raccordement aux gaz doit être effectué conformément aux normes et
réglementations locales en vigueur, et le circuit sera muni d'un régulateur de
pression du gaz si nécessaire.
•
Ne pas vérifier la présence de fuites de gaz à l'aide d'une flamme nue. Veuillez
utiliser un détecteur ou un dispositif de test à la bulle.
NL
•
Les brûleurs sont préréglés en usine au gaz naturel (équivalent au G20). Ne pas
effectuer le réglage de pression ou tenter de mesurer la pression à la vanne de
sortie du gaz. La vanne gaz est réglée en usine à la bonne pression de sortie et ne
demande pas de réglage sur le terrain.
•
La conversion au propane ou au gaz naturel n'est pas autorisée dans certains pays,
ES
notamment la Belgique. Veuillez vous référer au tableau des catégories de gaz
dans la section des caractéristiques techniques de la présente notice.
•
Le diaphragme installé sur la chaudière ne doit jamais être modifié ou remplacé par
un diaphragme de taille différente, sauf en cas de conversion, qui sera effectuée
conformément à la procédure et aux exigences applicables.
•
Le réglage du CO
, du débit de gaz, du débit d'air et de l'apport air/gaz sont ajustés
IT
2
en usine et ne peuvent pas être modifiés en Belgique, excepté pour les chaudières
de type I 2E(R)B.
•

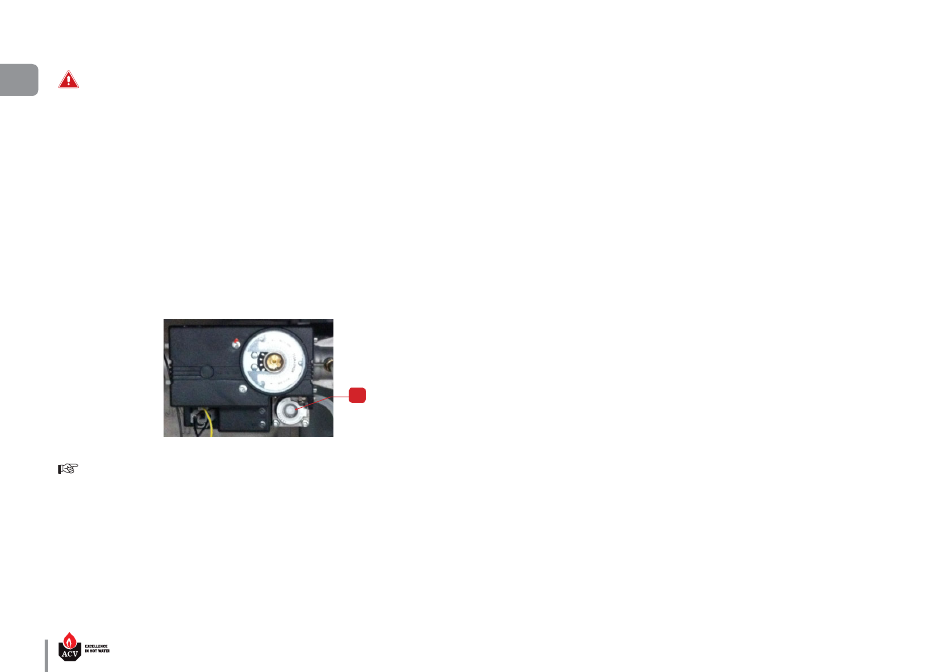

Ne pas modifier la position de l'OFFSET (A) de la vanne gaz, définie en usine et scellée.
DE
PL
RU
Recommandations essentielles au bon fonctionnement de l'appareil
•
Se reporter aux caractéristiques techniques de la présente notice ou à la
documentation du brûleur pour connaître les diamètres de raccordement.
•
Purger la conduite de gaz et contrôler avec minutie si toutes les conduites de la
chaudière, tant externes qu'internes, sont étanches.
•
Vérifier que le type de gaz et la pression du réseau de distribution sont compatibles
avec les réglages de l'appareil. Se reporter à la plaque signalétique du produit.
•
Vérifier le raccordement électrique de la chaudière, la ventilation du local de
chauffe, l'étanchéité des conduits d'évacuation des gaz de combustion ainsi que
l'étanchéité de la porte foyère.
•
Contrôler la pression et la consommation de gaz lors de la mise en service de l'appareil.
•
Contrôler le réglage du CO2 de la chaudière (se reporter à la procédure de réglage
et aux données techniques).
fr
40
CONFIGURER L'INSTALLATION
Les chaudières Compact Condens peuvent être intégrées dans différents types d'installations, qu'elles soient
haute température, basse température ou les deux, dotées ou pas d'un préparateur d'eau chaude sanitaire
externe. Elles peuvent également être configurées en cascade (à l'aide de la fonction de cascade intégrée, ou à
l'aide d'un contrôleur externe). Voir «Fonction cascade intégrée» à la page 18 Seuls les circuits hydrauliques
et électroniques peuvent être raccordés en cascade, pas les conduits de cheminée.
C'est à l'installateur de déterminer quelle est la meilleure solution pour atteindre le résultat escompté.
Une configuration de base est illustrée à la page suivante. Pour toute autre configuration, veuillez contacter
votre représentant ACV.
RÉGLAGE DE LA CHARGE DE LA CHAUDIÈRE
La charge maximale de la chaudière a été mesurée en usine avec une tolérance de 5% par rapport à la charge
nominale.
Sur le terrain, la charge peut diminuer en raison d'une résistance plus importante dans la chaudière, à l'entrée
d'air ou à la sortie des fumées, ou en raison d'une défaillance du ventilateur.
À la charge maximale, l'installation devrait être prévue pour un ΔT nominal de 15K à 20K.
Lorsque le ΔT est supérieur à 25 K, la chaudière ne sera plus en mesure de fonctionner à la charge maximale
et commencera à moduler en raison d'un débit d'eau insuffisant dans la chaudière..
Les températures de départ et de retour sont visibles dans le menu Boiler Information (via le menu DIAGNOS-
TICS, voir «Description du menu de l'utilisateur et des paramètres» à la page 9 et «Description du menu de
l'installateur et des paramètres» à la page 14).
Les vannes et les pompes défaillantes, la saleté, et la corrosion présentes dans l'installation ainsi que des filtres
A
colmatés peuvent avoir un effet néfaste sur l'écoulement de l'eau dans la chaudière.
Avant l'allumage, un contrôle du ΔP de l'APS s'effectue en phase de pré-purge. Pendant le fonctionnement
du brûleur, ce contrôle se poursuivra. Si la valeur diminue au fil des ans, cela pourrait indiquer, notamment un
dysfonctionnement du ventilateur, une pollution de l'entrée d'air, une pollution du brûleur, de l'échangeur ou
du circuit des fumées.
La pression au siphon (P SPS) devrait être inférieure à la résistance maximale autorisée du conduit fumées. Si
la pression P SPS est trop élevée (> 8,3 mbar), la chaudière s'arrête.
Dans ce cas, le système de sortie des fumées est probablement bloqué. Voir «Dépannage» à la page 49 pour
plus d'informations et «Entretien» à la page 44.
Compact Condens : A1003043 - 664Y7200 • C
