ENTRETIEN

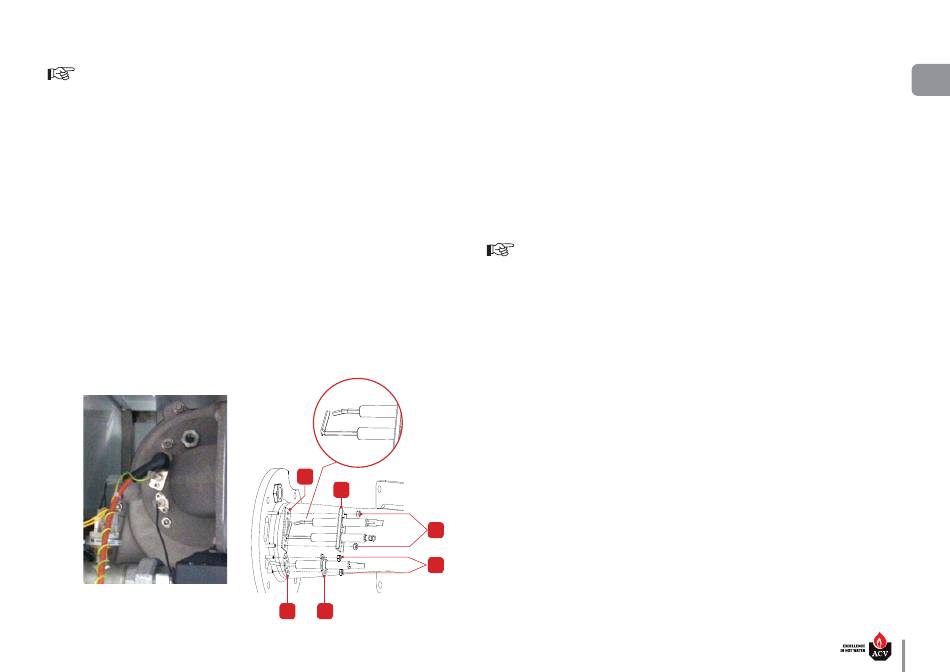

DÉMONTAGE, CONTRÔLE ET MONTAGE DES ÉLECTRODES DU BRÛLEUR
Recommandations essentielles au bon fonctionnement de l'appareil
Démonter des électrodes pour les vérifier en cas de problème d'allumage.
•
Conditions préalables
•
Chaudière éteinte
•
Alimentation électrique externe coupée
•
Alimentation en gaz coupée
•
Panneau avant ouvert, voir «Démontage et remontage des panneaux avant et latéraux» à la page 33
Procédure de démontage
1.
Débrancher tous les câbles des électrodes.
2.
Retirer deux vis de fixation (1) et les conserver pour le remontage.
3.
Retirer les deux électrodes (2) et leurs joints (3).
4.
Vérifier le bon alignement des extrémités de chaque électrode et que l'écartement est dans les valeurs
indiquées sur l'illustration ci-dessous
5.
Remplacer les électrodes si nécessaire.
Procédure de montage
1.
Installer un nouveau joint.
2.
Installer les deux électrodes (2) à l'aide des vis (1) conservées lors du démontage.
Tâches ultérieures
1.
Rebrancher tous les câbles aux électrodes.
3,5± 0,5 mm
3
2
1
1
3
2
Compact Condens : A1003043 - 664Y7200 • C
NETTOYAGE DE L'ÉCHANGEUR
Conditions préalables
•
Chaudière éteinte
•
Alimentation électrique externe coupée
•
Alimentation en gaz coupée
•
Brûleur et ensemble ventilateur démontés, selon la procédure «Démontage, contrôle et montage du brû-
leur» à la page 46
•
Panneaux avant et latéral ouverts, voir «Démontage et remontage des panneaux avant et latéraux» à la page 33
Procédure
1.
Ouvrir le capot d'inspection, voir «Modèles - Compact Condens 170 - 210 - 250 - 300» à la page 24
pour en connaître l'emplacement.
2.
Contrôler et nettoyer la partie interne du puisard et la partie inférieure de l'échangeur à l'aide d'une
brosse en nylon et d'un aspirateur.
3.
En cas de colmatage dans cette zone, retirer les capots d'inspection gauches et la nettoyer.
Ne jamais utiliser une brosse métallique pour nettoyer l'échangeur.
4.
À l'aide d'une brosse en nylon et d'un aspirateur, nettoyer la chambre de combustion.
5.
Verser un peu d'eau dans le foyer pour rincer les particules qui pourraient encore se trouver dans
l'échangeur.
6.
Nettoyer le siphon à bille puis le remplir d'eau propre.
Tâches ultérieures
1.
Réinstaller le siphon.
2.
Fermer tous les capots d'inspection.
3.
Remonter le brûleur selon la procédure «Démontage, contrôle et montage du brûleur» à la page 46.
4.
Faire redémarrer la chaudière selon la procédure ci-dessous.
REMISE EN SERVICE APRÈS LA MAINTENANCE
Conditions préalables
•
Tous les éléments démontés sont remontés
•
Tous les raccordements sont faits
•
Alimentation électrique.
•
Alimentation gaz ouverte
•
Circuit(s) hydraulique(s) remplis d'eau
Procédure
1.
S'assurer de l'absence de fuite de gaz aux raccords.
2.
Mettre l'appareil sous tension à l'aide de l'interrupteur principal
3.
Mettre l'appareil en mode de puissance maximum et contrôler l'absence de fuites de gaz.
4.
Contrôler la pression de gaz et le réglage du CO2 selon la procédure «Contrôle et réglage du brûleur»
à la page 43.
Tâches ultérieures
1.
Fermer tous les panneaux ouverts, voir «Démontage et remontage des panneaux avant et latéraux» à la
page 33.
2.
S'assurer qu'il n'y a pas de fuites.
