INSTALLATION
RACCORDEMENT CHEMINÉE
La ventilation de la chaufferie est obligatoire. Les dimensions de l'ouverture haute ou basse
dépendent de la puissance de la chaudière et du volume de la chaufferie, ainsi que des
réglementations locales applicables.
C
33
C
33
C
33
C
33
B
23
C
53
C
53
Remarques à caractère général
•
Les chaudières sont fournies dans cette
configuration de série
•
Il est recommandé d'installer un filtre
ou un attrape-feuilles is l'entrée d'air est
susceptible d'être polluée
•
Un terminal vertical est recommandé.
Compact Condens : A1003043 - 664Y7200 • C

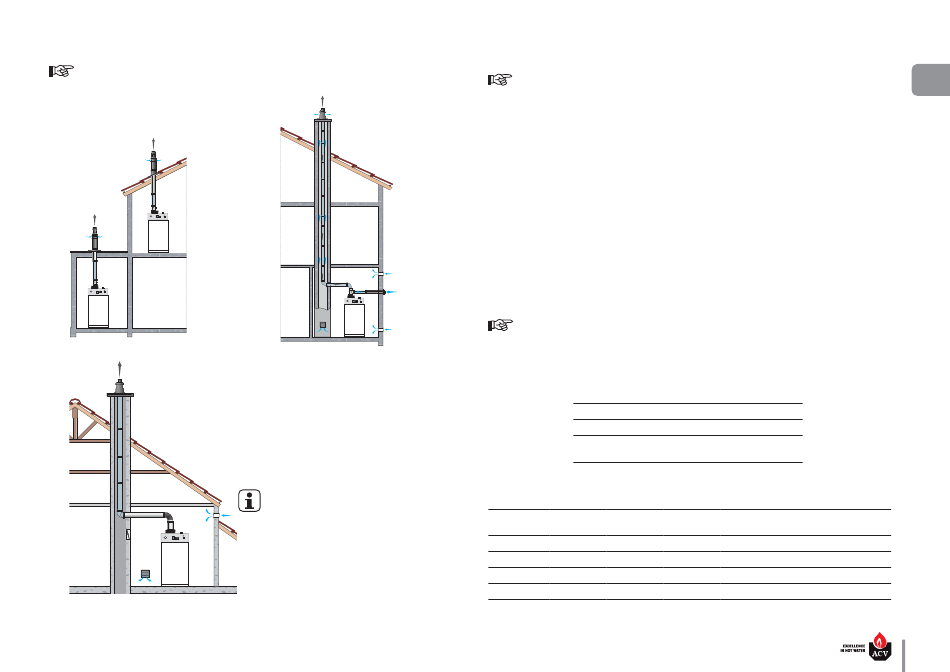

TYPES DE RACCORDEMENT CHEMINÉE
Utiliser exclusivement les conduits et raccords cheminée recommandés avec cet appareil. Pour
toute demande spécifique, veuillez contacter ACV.
B23
: Raccordement à un système d'évacuation des produits de combustion vers l'extérieur du local dans
lequel il est installé, l'air de combustion est prélevé directement dans le local.
C33(x) : Raccordement par des conduits à un terminal vertical qui simultanément admet l'air frais pour
le brûleur et rejette les produits de combustion vers l'extérieur par des orifices qui sont soit
concentriques, soit suffisamment proches pour être soumis à des conditions de vent similaires (les
orifices s'inscriront dans un carré de 50 cm de côtés pour les chaudières d'une puissance inférieure
ou égale à 70 kW, et dans un carré de 100 cm de côtés pour les chaudières de plus de 70 kW).
C53(x) : Raccordement à des conduits séparés pour l'alimentation en air comburant et pour l'évacuation
des produits de combustion ; ces conduits peuvent aboutir dans des zones de pressions différentes,
mais ne peuvent être installés sur des parois en vis-à-vis.
C63(x) : Chaudière de type C qui est destinée à être raccordée à un système d'amenée d'air comburant et
d'évacuation des produits de combustion approuvé et vendu séparément (interdit dans certains
pays (p.ex. en Belgique) se reporter aux réglementations et normes locales en vigueur). Les
terminaux d'amenée d'air comburant et d'évacuation des produits de combustion ne peuvent être
installés sur des parois en vis-à-vis. Les spécifications suivantes sont en outre applicables.
•
Les appareils raccordés en C63 doivent être équipés de matériel Gastec QA ou de matériels
conformes à l'EN 14989-2.
•
Taux de recirculation maxi de 10 % en cas de vent.
•
Température maxi de l'air de combustion 45 °C
Il est recommandé d'utiliser une installation de cheminée entièrement en aluminium. Il est
également possible d'utiliser une installation en PP (catégorie de température T120) ou en
inox (voir le tableau TPW ci-dessous). Dans ce cas, les condensats doivent être évacués avant
d'atteindre les composants en aluminium de la chaudière. S'ils ne le sont pas, ces condensats
sont susceptibles de corroder les composants en aluminium de la chaudière. Un bac/collecteur de
condensats doit être installé juste avant l'entrée dans le(s) silencieux de la chaudière.
Catégorie T-P-W
Plage de températures
Plage de pression
Résistance des condensats (W=humide /
D=sec)
La température minimale des produits de combustion et les valeurs de débit massique et de CO
sont indiquées dans le tableau ci-dessous.
Compact
Charge
Vol. Fumées
Condens
partielle
m3/h
170
33,6
43
210
42
54
250
50,4
65
300
58
75
T120
P1
W
Vol. Air
Co2
T fumées
rho
m3/h
%
°C
kg/m3
38
9,1
30
1,12
47
9,1
30
1,12
57
9,1
30
1,12
65
9,1
30
1,12
