GUIDE DE L'UTILISATEUR
TABLEAU DE COMMANDE ET ÉCRAN
1
FR
NL
ES

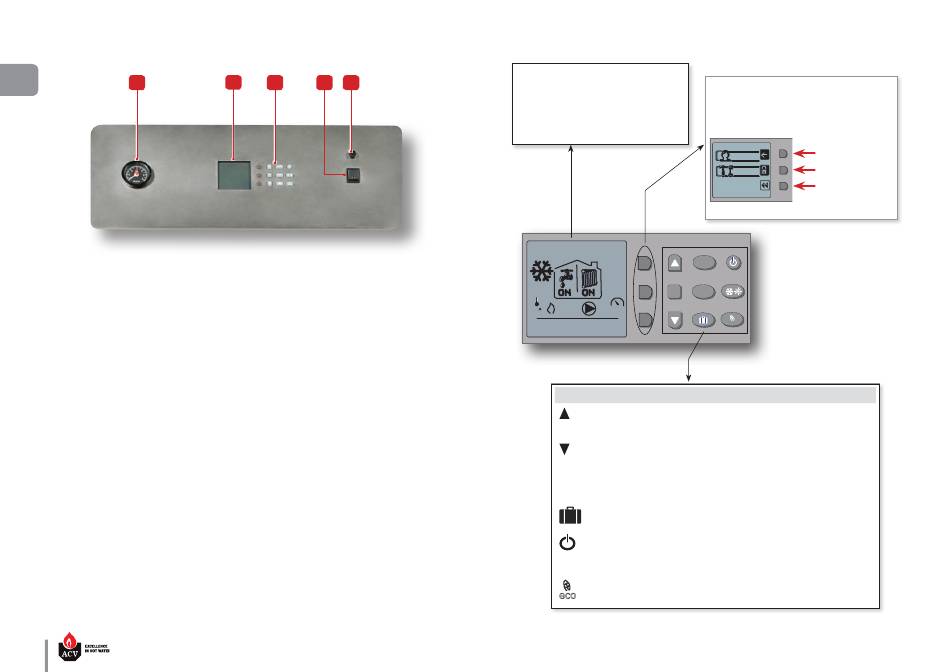

Description du tableau de commande
IT
1.
Manomètre - indique la pression du circuit primaire (minimum 1 bar à froid).
2.
Écran LCD MAXSYS - il s'agit de l'interface de réglage de la chaudière, qui indique également les valeurs
en fonctionnement, les codes d'erreur et le réglage des paramètres. Il permet d'afficher une série de
pages, présentant chacune des informations et/ou des icônes.
3.
Clavier - permet de naviguer dans les écrans du contrôleur MAXSYS, d'effectuer les réglages de la chau-
DE
dière, d'augmenter et de diminuer les valeurs affichées et de valider les sélections, ainsi que d'accéder
aux écrans de réglage de l'utilisateur ou de l'installateur. Voir à droite pour plus de détails.
4.
Interrupteur marche/arrêt de la chaudière - Pour mettre l'appareil sous/hors tension.
5.
Fusible 5A - sert à protéger le circuit électrique de la chaudière.
PL
RU
fr
6
2
3
4
5
:
Écran d'accueil
Il indique l'état des circuits de
chauffage et sanitaire (activé ou désactivé, selon
le choix de l'utilisateur/installateur dans le menu),
l'activation de la fonction de protection contre le
gel, la température actuelle, la pression actuelle, le
fonctionnement du circulateur, la date et l'heure
actuelles. Un symbole de flamme est également affi-
ché lors de l'allumage du brûleur.
45
Tuesday, 16 February 2016
12:56
Légende
ok
esc
menu
TR
eco
Compact Condens : A1003043 - 664Y7200 • C
Touches de l'écran: Permettent de sélectionner des élé-
ments spécifiques sur l'écran, ainsi que d'augmenter/di-
minuer les valeurs affichées dans des menus spécifiques
(en association avec le symbole « + » ou « - » sur l'écran)
ou de revenir à l'écran précédent (en association avec
«» sur l'écran). Voir exemple ci-dessous.
USER
TECHNICIAN
esc
menu
ok
2.0
eco
Fonction
Pour naviguer vers le haut dans les menus à l'écran
Pour valider une sélection ou une valeur
Pour naviguer vers le bas dans les menus à l'écran
Pour sortir d'un écran et revenir à l'écran d'accueil
Pour accéder à l'écran de sélection du menu de l'utilisateur/du tech-
nicien
Pour activer la fonction « Vacances » (Holiday Function)
Pour mettre la chaudière en mode Désactivé
Pour activer/désactiver les fonctions chauffage (CH) et sanitaire (DHW)
Pour activer la fonction ECO
Appuyer ici pour accéder
au menu de l'utilisateur
esc
Appuyer ici pour accéder
ok
menu
au menu de l'installateur
Appuyer
sur
cette
eco
touche pour revenir à
l'écran précédent
