Description De la chauDière
1. Tableau de commande
2. Couvercle démontable de la jaquette
3. Elément de mesure avec récupérateur de condensats
4. Réduction de cheminée
5. Isolation en mousse de polyuréthane
6. Corps externe contenant le fluide primaire
7. Jaquette latérale
8. Socle
9. Coiffe du brûleur
10. Porte foyère
11. Bulbe du thermostat de réglage
Bulbe du potentiomètre
12. Face avant démontable
13. Flexible d'amenée d'air au venturi
14. Thermostat de sécurité à réarmement manuel (103°C)
15. Bulbe du thermostat limite (95°C)
16. Adaptateur ventouse
17. Retour chauffage
18. Arrivée eau froide sanitaire
19. Ballon interne annulaire contenant l'eau chaude sanitaire
20. Chambre de combustion
21. Vidange de la chaudière
22. Tubes de fumée
23. Turbulateurs
24. Sortie eau chaude sanitaire
25. Départ chauffage
664Y0200.C
(accès aux turbulateurs)
(option)
(modèle SV)
(modèle MV)
1
2
15
14
13
12
11
10
9

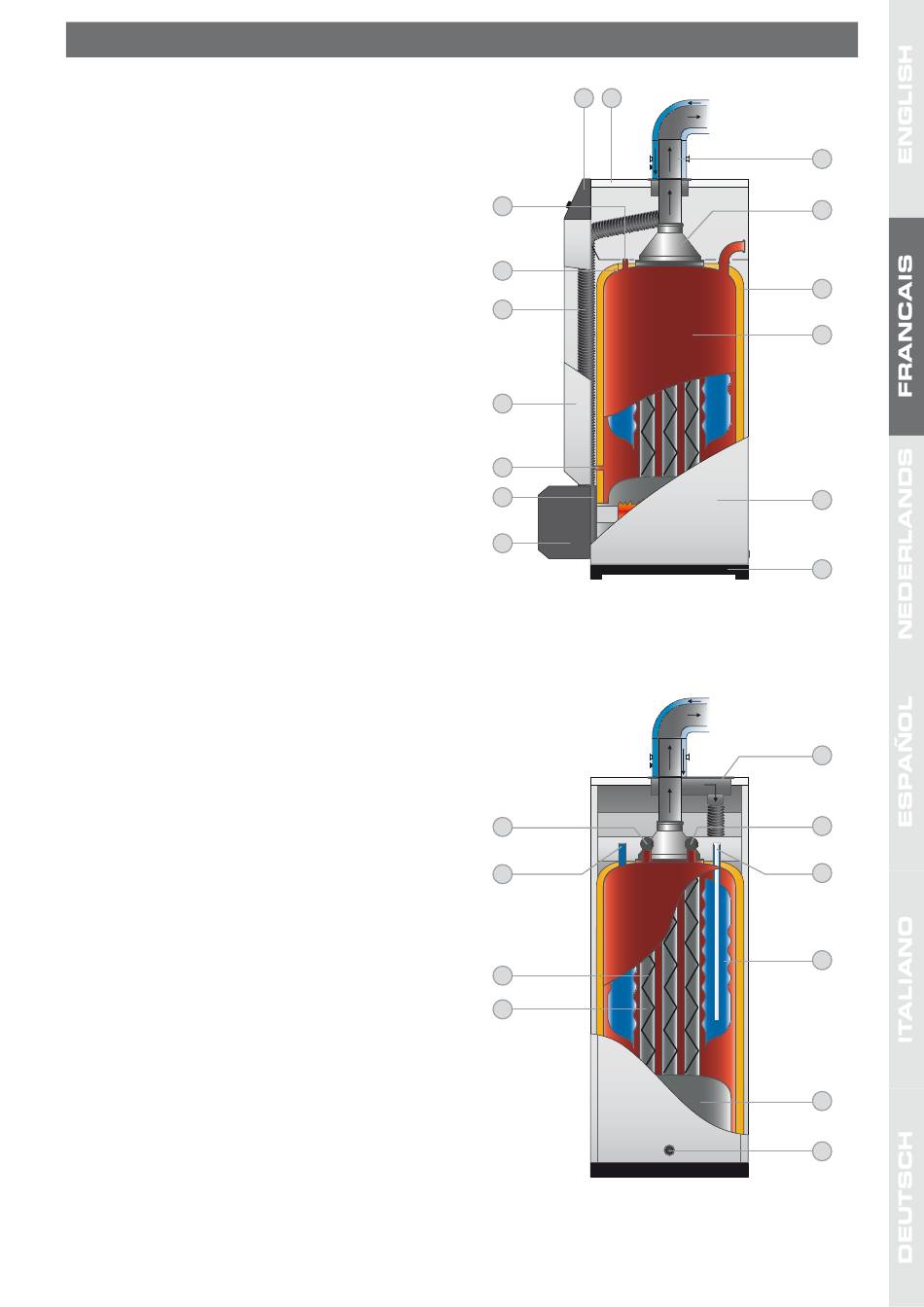

fig. 1 : Vue latérale droite de la chaudière
25
24
23
22
fig. 2 : Vue arrière de la chaudière
FR • 5
DESCRIpTIoN
3
4
5
6
7
8
16
17
18
19
20
21
