GuIDE DE L'uTILISATEuR
utilisation De la chauDière
Veuillez faire entretenir votre système chaque année
par un technicien compétent. si la chaudière est fort
utilisée, elle peut nécessiter un entretien plus régulier
qu'une fois par an. dans ce cas, demandez conseil à
votre installateur.
démarrage du brûleur:
En fonctionnement normal, le démarrage du brûleur
est automatique dans la mesure où la température de
la chaudière est inférieure à la consigne.
Avant toute intervention sur la chaudière couper
l'alimentation électrique de la chaudière à l'aide de
l'interrupteur du coffret extérieur.
Mettre également l'interrupteur général du tableau de
commande en position "OFF".
L'utilisateur n'a pas à accéder aux composants
internes du tableau de commande.
1
4
7
2
3
5
6

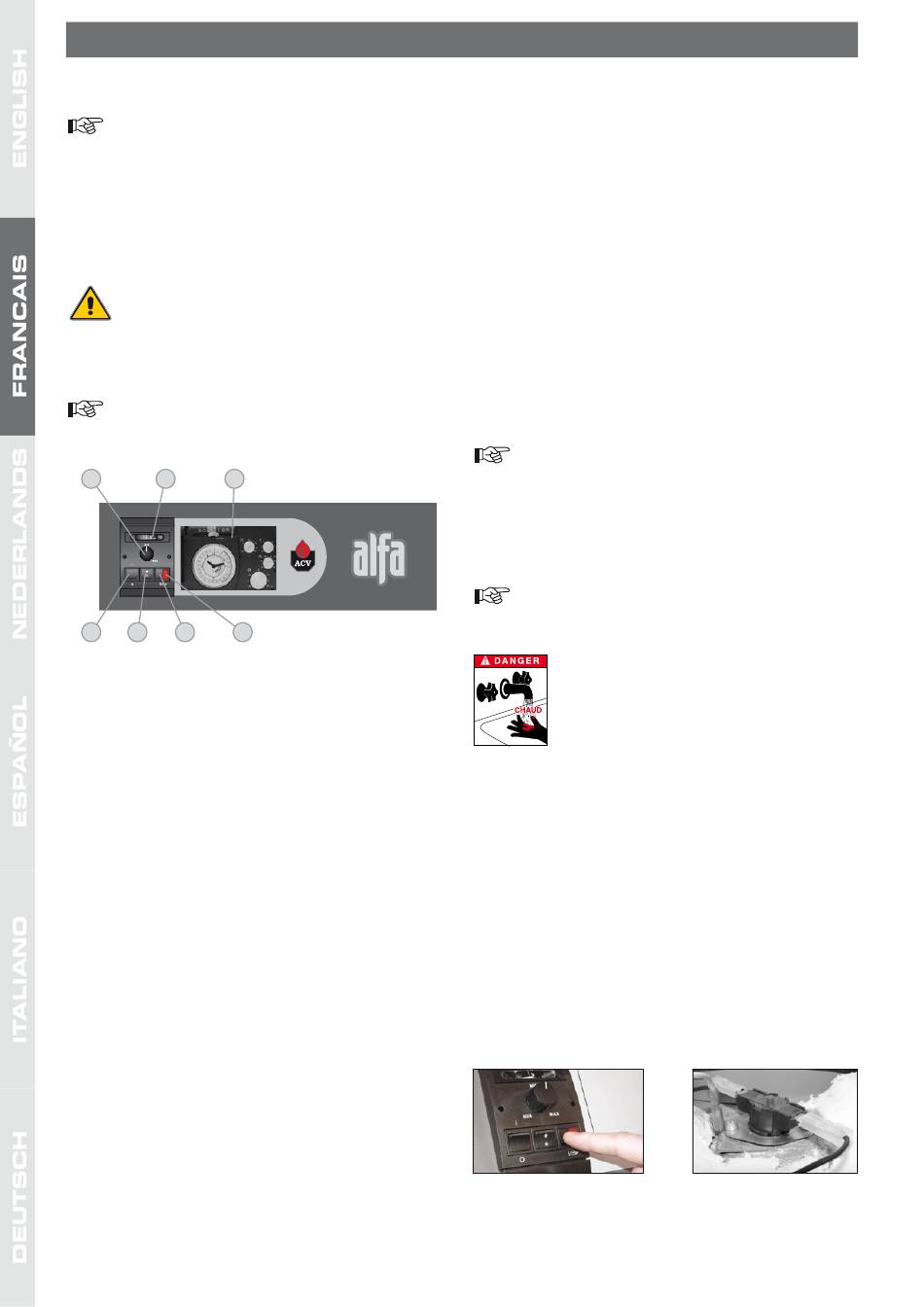

fig. 3 : Tableau de commande
1. thermostat de réglage (sV) ou potentiomètre (MV)
Lorsque la chaudière est utilisée uniquement comme producteur
d'eau chaude sanitaire, la température de la chaudière peut
être réglée entre 60 et 90°C.
Si la chaudière est utilisée pour une production d'eau chaude
sanitaire et de chauffage, le thermostat de réglage ou le
potentiomètre de la chaudière sera généralement réglé sur 80°C
afin de garantir des conditions optimales de fonctionnement.
2. interrupteur général
Cet interrupteur permet de démarrer et d'arrêter la chaudière
3. interrupteur Eté/Hiver
Il permet d'actionner et d'arrêter le circulateur chauffage
(si celui-ci est installé).
4. thermomètre
Cette jauge affiche la température de la chaudière au sein du
circuit chauffage. La temperature ne devrait pas dépasser 90°C.
Si c'était le cas, il convient d'arrêter la chaudière et de faire
contrôler les réglages du thermostat (SV) ou du potentiomètre
(MV). Si la panne persiste, veuillez contacter votre installateur à
ce sujet.
5. Réarmement du brûleur
Cet interrupteur permet de redémarrer le brûleur si celui-ci est
en sécurité.
6. Lampe témoin du brûleur
Cette lampe indique à l'utilisateur si le brûleur est en sécurité
(lampe allumée) ou non (lampe éteinte).
7. Régulation (option)
Se référer à la notice d'utilisation jointe à l'appareil si vous
disposez de cette option.
664Y0200.C
pression manométrique de l'installation de chauffage
Votre installation doit être équipée d'une soupape de sécurité
chauffage tarée à 3 bar et pourvue d'un manomètre.
S'assurer que l'installation est toujours sous pression d'eau. A froid
et après la purge de l'air contenu dans l'installation, le manomètre
doit indiquer une pression comprise entre 0,5 et 1,5 bar suivant la
hauteur du bâtiment.
Pour ajouter de l'eau: (fig. 11 page 10)
• Ouvrir le robinet de remplissage (5).
• Bien refermer le robinet après remplissage.
• Purger l'air de l'installation afin de réaliser une lecture
précise de la pression du circuit chauffage.
soupapes de sécurité (circuit chauffage)
Si de l'eau s'écoule de l'une des vannes de sécurité, arrêter la
chaudière et veuillez contacter votre installateur à ce sujet.
Un contrôle mensuel est recommandé:
Lever pendant quelques secondes le levier du dispositif de
vidange pour s'assurer du bon fonctionnement de la soupape de
sécurité.
En cas d'anomalie après ce court essai, veuillez
contacter votre installateur à ce sujet.
Groupe de sécurité (circuit sanitaire)
Un contrôle mensuel est recommandé:
Lever pendant quelques secondes le levier du dispositif de vidange
pour s'assurer du bon fonctionnement du groupe de sécurité.
En cas d'anomalie après ce court essai, veuillez
contacter votre installateur à ce sujet.
L'eau s'écoulant de la soupape de sécurité ou
du groupe de sécurité peut être extrêmement
chaude et causer de très graves brûlures.
mise en sécurité Du brûleur
si le brûleur est inopérant:
1. La lampe témoin du brûleur s'allume sur le tableau de
commande.
2. Appuyer sur le bouton de réarmement du brûleur situé sur
le tableau de commande (fig. 4). Eteindre ensuite la chaudière
durant quelques secondes via l'interrupteur général puis
redémarrer la chaudière.
3. Si le brûleur ne redémarre pas, réarmer le thermostat de
sécurité situé sur le dessus de la chaudière (fig. 5).
4. En cas d'anomalie persistante, veuillez contacter votre
installateur à ce sujet.
fig. 4
FR • 6
