INSTALLATIoN
chaufferie
important
• Ne jamais obstruer les ventilations.
• Ne pas entreposer des produits inflammables dans la
chaufferie.
• Veiller à ne pas entreposer de produit corrosifs à proximité de
la chaudière, tels que peinture, solvants, chlore, sel, savon et
autres produits de nettoyage.
Accessibilité
Le local de chauffe sera suffisamment dimensionné pour
permettre une bonne accessibilité à la chaudière. Il convient
de respecter les distances minimales suivantes autour de la
chaudière (mm):
- à l'avant
500
- à l'arrière
150
- latéral
100
- au-dessus
700
Ventilation
La chaufferie doit être équipée d'une ventilation basse et d'une
ventilation haute (voir fig. 6).
A titre d'information, le tableau ci-dessous reprend les valeurs
définies suivant la réglementation belge.
Chaque utilisateur s'assurera que la ventilation de la chaufferie
soit conforme à la réglementation locale en vigueur.
Ventilation
Apport d'air frais
m
Ventilation haute [A]
dm
Ventilation haute [B]
dm
Régulateur de tirage [C]
Les valeurs (B) et (C) sont uniquement d'application
pour les raccordements de type B23.
socle
Le socle sur lequel sera posée la chaudière doit être construit
dans des matériaux incombustibles.
raccorDement cheminée
imPOrtAnt
L'installation sera réalisée par un technicien qualifié
en conformité avec les normes et codes locaux en
vigueur.
Le diamètre de la cheminée ne doit pas être inférieur
à celui de la réduction de cheminée de la chaudière.
664Y0200.C
s / sv
sv
m / mv
3
/h
63
-
63
2
1.5
1.5
1.5
2
1.5
-
1.5
Ø
80
-
80
Raccordement cheminée Alfa s/sV/M/MV :
type B23
(fig.6)
Le raccordement à la cheminée se fera au moyen d'un conduit
métallique placé en pente ascendante de la chaudière vers la
cheminée.
un raccord de cheminée est nécessaire.
A. Ventilation haute
B. Ventilation basse
C. Régulateur de tirage
D. Regard de visite
E. Hauteur de la cheminée tubée
F. Diamètre de la cheminée
A

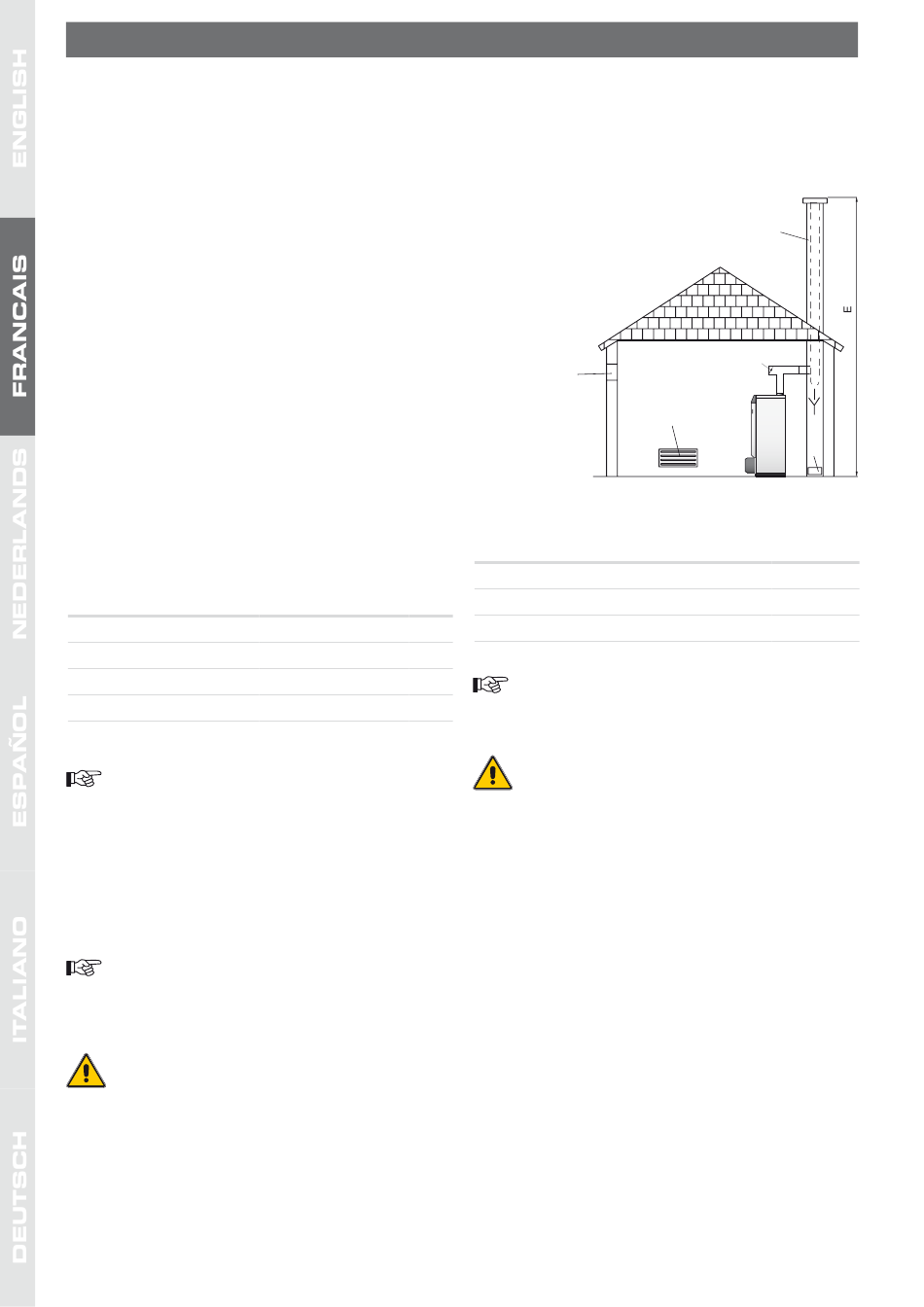

fig. 6 : Ventilation de la chaudière et raccordement
Cheminée
E = 5
m Ø min. F
E = 10 m Ø min. F
mv
E = 15 m Ø min. F
-
1.5
-
Remarque:
Etant donné que les réglementations varient d'un pays
-
à l'autre, le tableau ci-dessus est donné uniquement à
titre indicatif.
Le rendement élevé de nos chaudières implique que les
fumées sortent à basse température.
par conséquent, un risque de condensation de ces
fumées existe, ce qui peut entraîner des dégâts dans
certaines cheminées. Afin d'éviter ce risque, il est
vivement conseillé de faire tuber le conduit de
cheminée.
Veuillez contacter votre installateur pour de plus
amples renseignements à ce sujet.
Raccordement cheminée Alfa sV/MV :
type C xx
(fig.7, 8 et 9)
• C 13 (x) : Raccordement concentrique / parallèle avec terminal
horizontal.
• C 33 (x) : Raccordement concentrique / parallèle avec terminal
vertical.
• C 43 (x) : Raccordement concentrique / parallèle de différentes
chaudières dans une cheminée collective.
• C 53 (x) : Raccordement cheminée parallèle avec amenée d'air
et sortie de fumées dans des différentes zone de
pression (localisation différentes).
• C 63 (x) : Raccordement pour une connection à un systéme
d'évacuation agréé (uniquement Pays-Bas, Allemagne
et Luxembourg).
FR • 8
F
C
B
cheminée de type B23
s
mm
200
mm
168
mm
152
D
m
200
168
152
