12
3.4
Installation sous le pont
3.4.1 Montage du mécanisme inférieur
Avant de découper le trou de passage du
pont, vérifiez de disposer de suffisamment
de place pour le mécanisme inférieur entre la
ferrure d'étai et le pont. (Voir les dimensions
du mécanisme inférieur en figure 3.4.a et en
tableau 3.4.2.)
3.4.2 Dimensions pour l'installation
200 TD
300 TD
La cote F est une valeur nominale. Dans cette zone l'épaisseur du pont ne doit pas excéder 15 mm.
Dans le cas contraire, il est possible de réduire l'épaisseur en pratiquant une cavité afin de ménager le
dégagement nécessaire pour le bord supérieur avant du tambour. Si le pont est en sandwich, veillez
à prévenir les dommages à la structure que pourrait provoquer une infiltration d'eau dans le matériau
d'âme.
L'enrouleur Furlex TD contient un ridoir pour le réglage fin de la longueur "A" sous le pont. Ce com-
posant simplifie les réglages en cas de changement de bateau. Des rallonges de jonction et des cardans
supplémentaires sont disponibles sur demande. (Voir les dimensions dans le tableau 3.2.2).
Pour les écarts importants, il est recommandé d'utiliser une tige inox ou un étai en rod, fabriqué à la
demande. L'emploi d'estropes courtes en câble est déconseillé en raison du risque de répartition irrégu-
lière de la charge sur l'étai et de rupture du câble à cause du couple de torsion qui lui sera appliqué.
En ce qui concerne le "Cheminement de la bosse d'enroulement", voir à la section 6.3 pour des
instructions plus détaillées.
Ø du câble
A
d'étai
mm
Ø 6mm
290-450
Ø 7mm
290-450
Ø 8mm
290-450
Ø 8mm
330-490
Ø 10mm
330-490

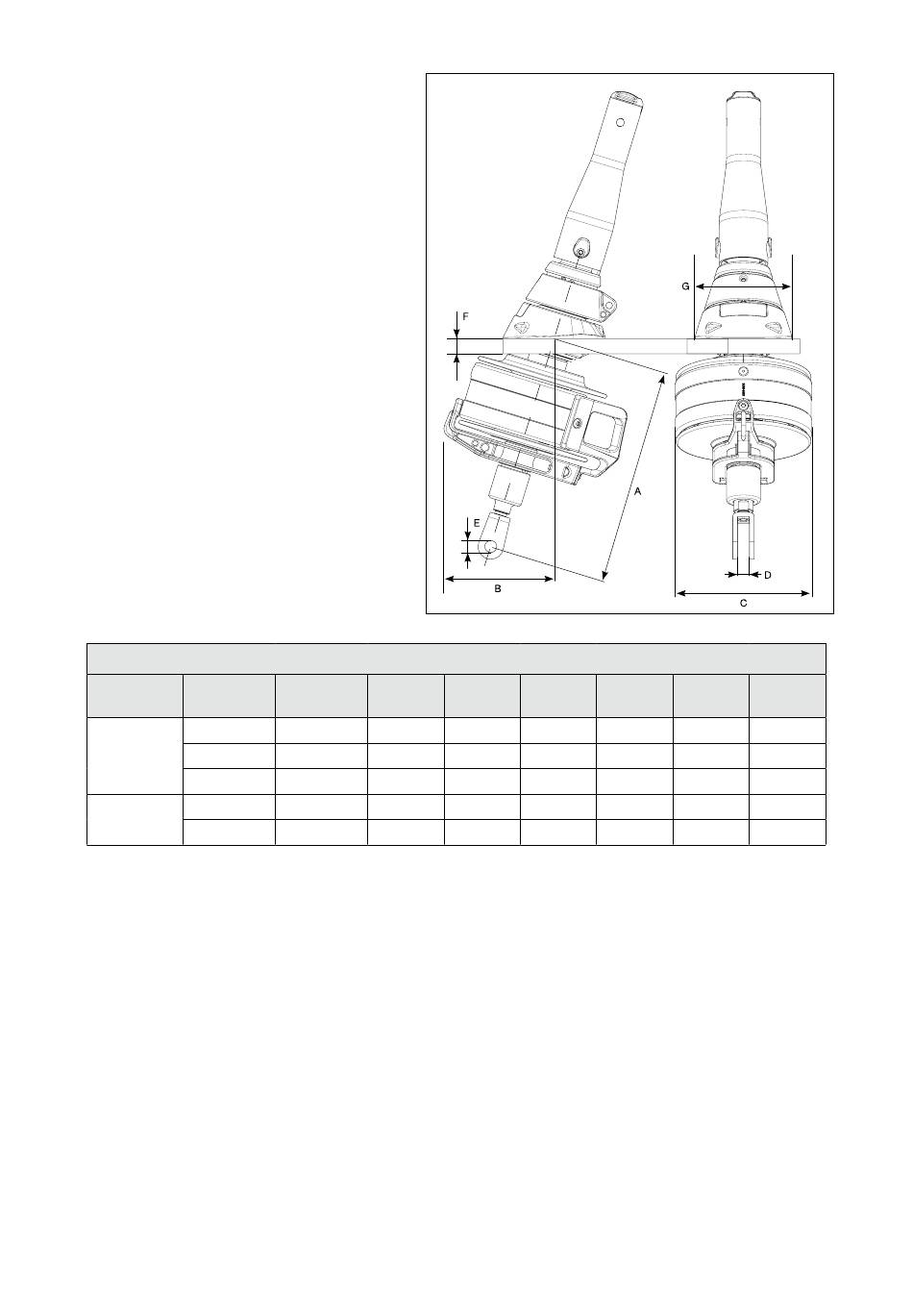

Fig. 3.4.a
B
C
D
mm
mm
mm
150
182
14
150
182
14
150
182
16
170
214
21.5
170
214
21.5
E
F
G
mm
mm
mm
14
20
130
14
20
130
16
20
130
16
20
142
16
20
142
