3 PRÉPARATION DU MONTAGE
3.1
Fixation de l'étai - principe de base
Principe de base : les fixations de l'étai doivent permettre un débattement dans toutes
les directions. Il faut généralement intercaler un cardan entre l'étai Furlex et la ferrure
d'étai.
3.2 Fixation au mât

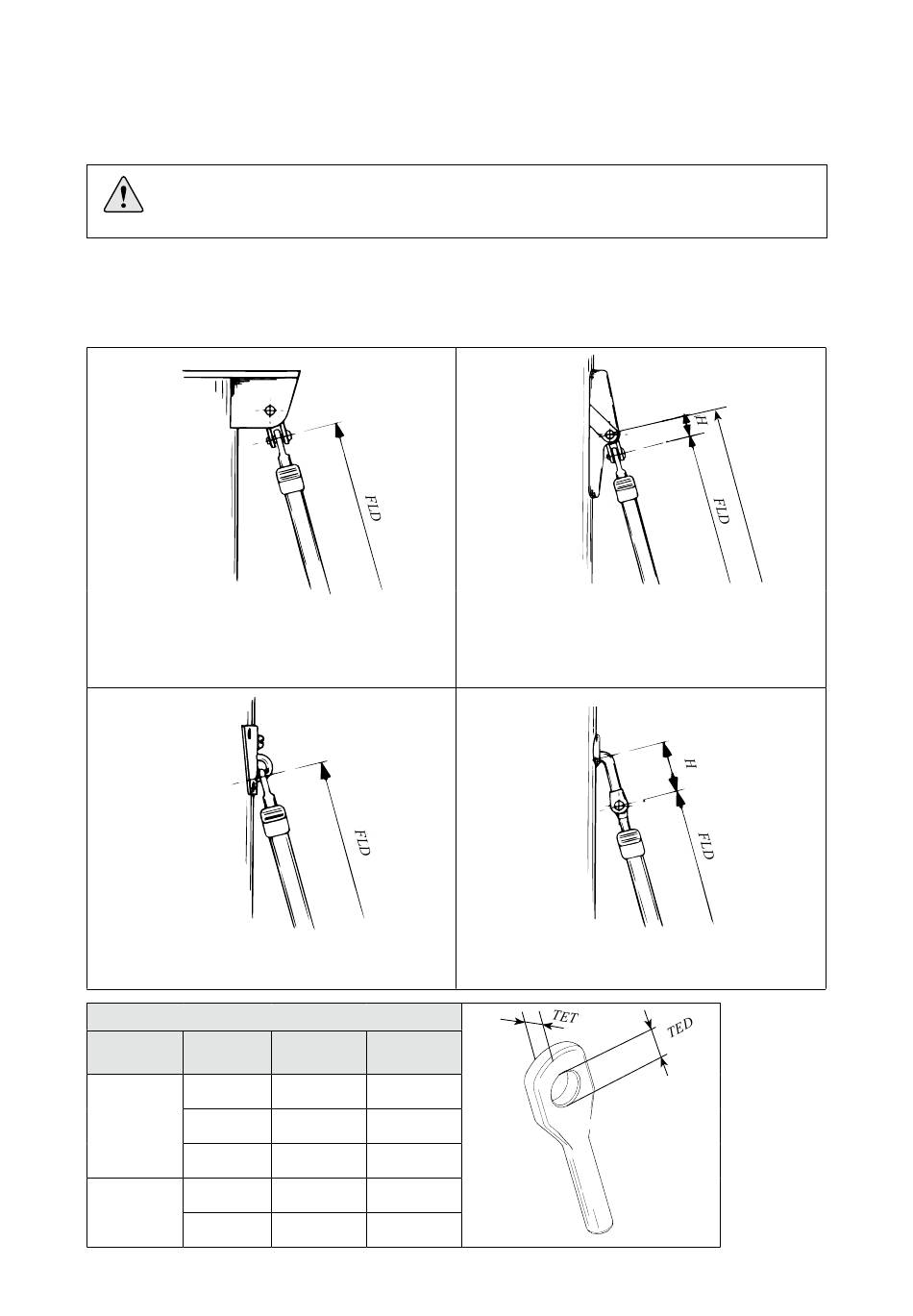

Les illustrations ci-dessous représentent diverses options de fixation de l'étai Seldén en montrant les
règles et les exceptions.
Voir le tableau 3.2.2 pour la cote H.
Fig.3.2.a
Ferrure d'étai en tête de mât : Raccordez toujours
l'étai en intercalant un cardan, de sorte qu'il
s'articule librement.
Fig. 3.2.c
Ferrure d'étai, type Seldén : O-35 (517-905) et O-50
(517-911). Connectez directement l'étai à la ferrure.
3.2.1
Dimensions de l'embout à œil supérieur
Gamme
Ø câble
Furlex
Ø 6
200 TD
Ø 7
Ø 8
Ø 8
300 TD
Ø 10
Fig. 3.2 b
Ferrure d'étai sur un gréement fractionné, type
Seldén : 505-018 câble ø 6 et 7 mm : Connectez à
l'aide d'un cardan œil/chape.
505-020 câble ø 8 et 10 mm : Connectez à l'aide
du cardan existant. Combi double Ø 6-8.
Fig. 3.2.d
Ferrure d'étai, type "Embout en T" :
Utilisez un cardan T/chape conformément aux
prescriptions du tableau 3.2.2.
TED
TET
1
2)
)
12.2
6
13.5
7
16.5
10
16.5
10
16.5
10
Fig. 3.2.e
Diamètre de l'embout à œil
1)
Épaisseur de l'embout à œil
2)
9
