Ventilateurs centrifuges de refroidissement – B KLG 500/1000

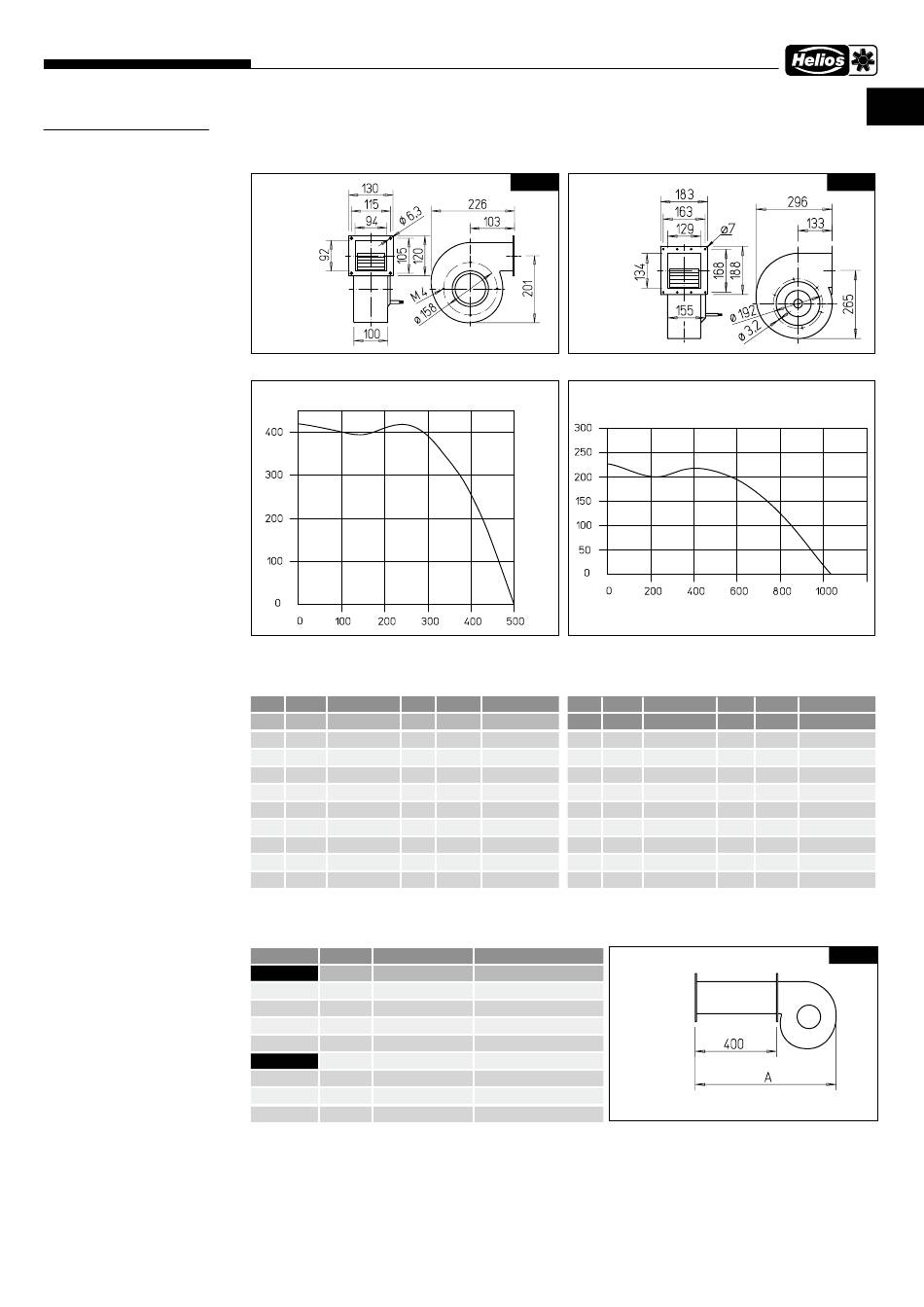

5 .0 Dimensions
Ventilateur centrifuge de refroidissement B KLG 500
B KLG 500
Dimensions en mm
5 .1 Courbes caractéristiques
B KLG 500
Pa
5 .2 Tableaux de sélection
Tableau de sélection – Vol . d'air de refr . B VAR . .
Type Ventilateur Débit d'air
·
B VAR B KLG requis, V
[m 3 /h]
500
500 250
560 500 340
630 1000 445
710 1000 565
800 500 700
900 1000 850
1000 1000 1000
1120 - -
1250
- -
Temp. de l'air de refr. max. 40 °C Résistance ventilateur/système de refr.
1
Pression disponible à la sortie du ventilateur
2
Tableau de sélection – Vol . d'air de refr . B KLG . .
Type Ø F600 B AVD Dim. A (mm)
500
B KLG 500
560
630
710
800
900
B KLG 1000
1000
1120
1250
Ventilateur centrifuge de refroidissement B KLG 1000
Fig . 5 B KLG 1000
Dimensions en mm
B KLG 1000
n= 2400 1/min
Pa
m 3 /h
Tableau de sélection – Vol . d'air de refr . B AVD . .
Qté Enveloppes Encore dispo. Type Ventilateur Débit d'air
Dp B AVD B KLG requis, V
Pièce [Pa] [Pa]
1 2
ex
500
1 95 314
1 175 187 560
1 80 129 630
1 125 73 710
2 190 160 800
2 70 140 900
2 100 106 1000
- - - 1120
1250
- - -
Temp. de l'air de refr. max. 40 °C
Pression disponible à la sortie du ventilateur
2
B VAR Dim. A (mm)
626 626
626 626
626 696
626 696
626 626
696 696
696 696
696 -
696 -
9
Qté Enveloppes Encore dispo.
·
[m 3 /h] Pièce [Pa]
1
500 250 1 95
500 280 1 115
500 315 1 150
500 355 1 190
500 400 1 65
1000 450 1 80
1000 500 1 100
1000 875 2 75
1000 1250 2 155
Résistance ventilateur/système de refr.
1
Répartition, voir tableau ci-contre.
FR
Fig . 6
n=1330 1/min
m 3 /h
Dp
[Pa]
2
ex
314
290
235
155
207
129
106
135
31
Fig . 7
Dim. en mm
