5
0
8
7

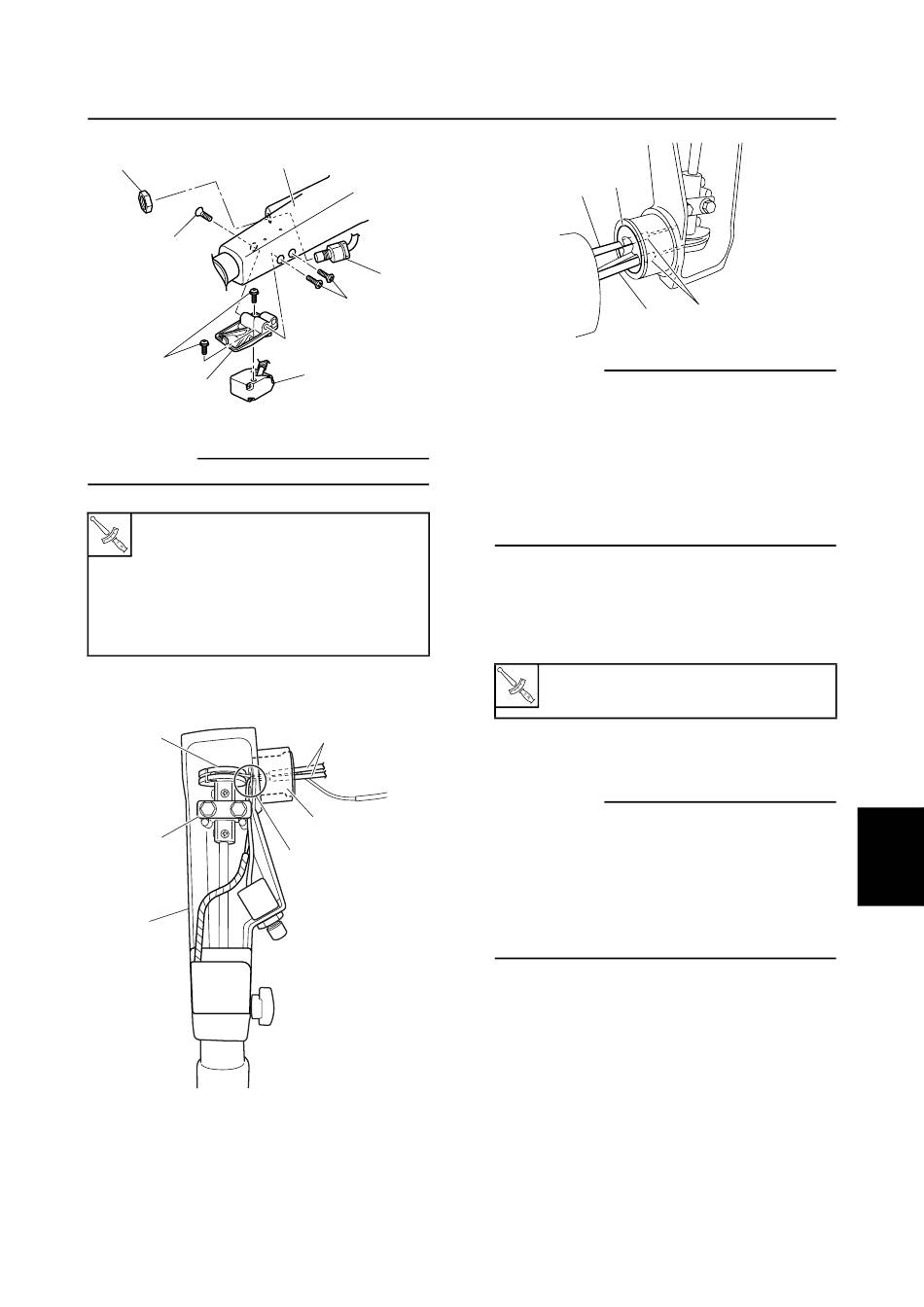

REMARQUE:
Serrez les vis 9, puis la vis 0.
Ecrou du coupe-circuit de sécurité du
moteur 5: 2 N·m (0,2 kgf·m, 1,5 ft·lb)
Vis du support de fixation de
l'interrupteur de relevage assisté 8:
4 N·m (0,4 kgf·m, 3,0 ft·lb)
Vis de l'interrupteur de relevage assisté
9 et 0: 4 N·m (0,4 kgf·m, 3,0 ft·lb)
6.
Raccordez les extrémités des câbles d'accé-
lérateur à la poulie de papillon A.
A
B
4
6AG3J21
4
3
9
6
S6AG7A00
C
D
a
S6AG7480
Barre franche (modèle à barre franche)
D
C
C
REMARQUE:
• Lors de l'acheminement du fil du coupe-circuit
de sécurité du contacteur d'arrêt du moteur et
du fil du moteur de relevage assisté (modèle à
relevage assisté), assurez-vous que les fils ne
sont pas pincés par la plaque B et qu'il n'y a
pas de mou dans le fil dans la zone a illustrée.
• Assurez-vous que les extrémités b des câbles
d'accélérateur extérieurs C sont correctement
insérées dans la bague D, comme indiqué.
7.
Posez le support de fixation de barre franche
sur le support de direction, puis posez le cou-
vercle de support de barre franche et serrez
les boulons au couple spécifié.
Boulon de cache de support de la barre
franche: 8 N·m (0,8 kgf·m, 5,9 ft·lb)
8.
Branchez les câbles d'accélérateur à la came
d'accélérateur.
REMARQUE:
• Pour ajuster les câbles d'accélérateur, reportez-
vous à la section "Réglage du câble d'accéléra-
teur (modèle à barre franche)" (3-7).
• Lorsque vous ajustez les câbles d'accélérateur,
assurez-vous que les extrémités b des câbles
extérieurs ne sont pas sorties de la bague.
• Installez le couvercle du support de direction
après avoir ajusté les câbles d'accélérateur.
9.
Branchez le fil du coupe-circuit de sécurité du
contacteur d'arrêt du moteur et le fil du
moteur de relevage assisté (modèle à rele-
vage assisté), puis fixez-les.
1
2
b
S6AG7470
3
4
5
6
7
8
9
7-4
