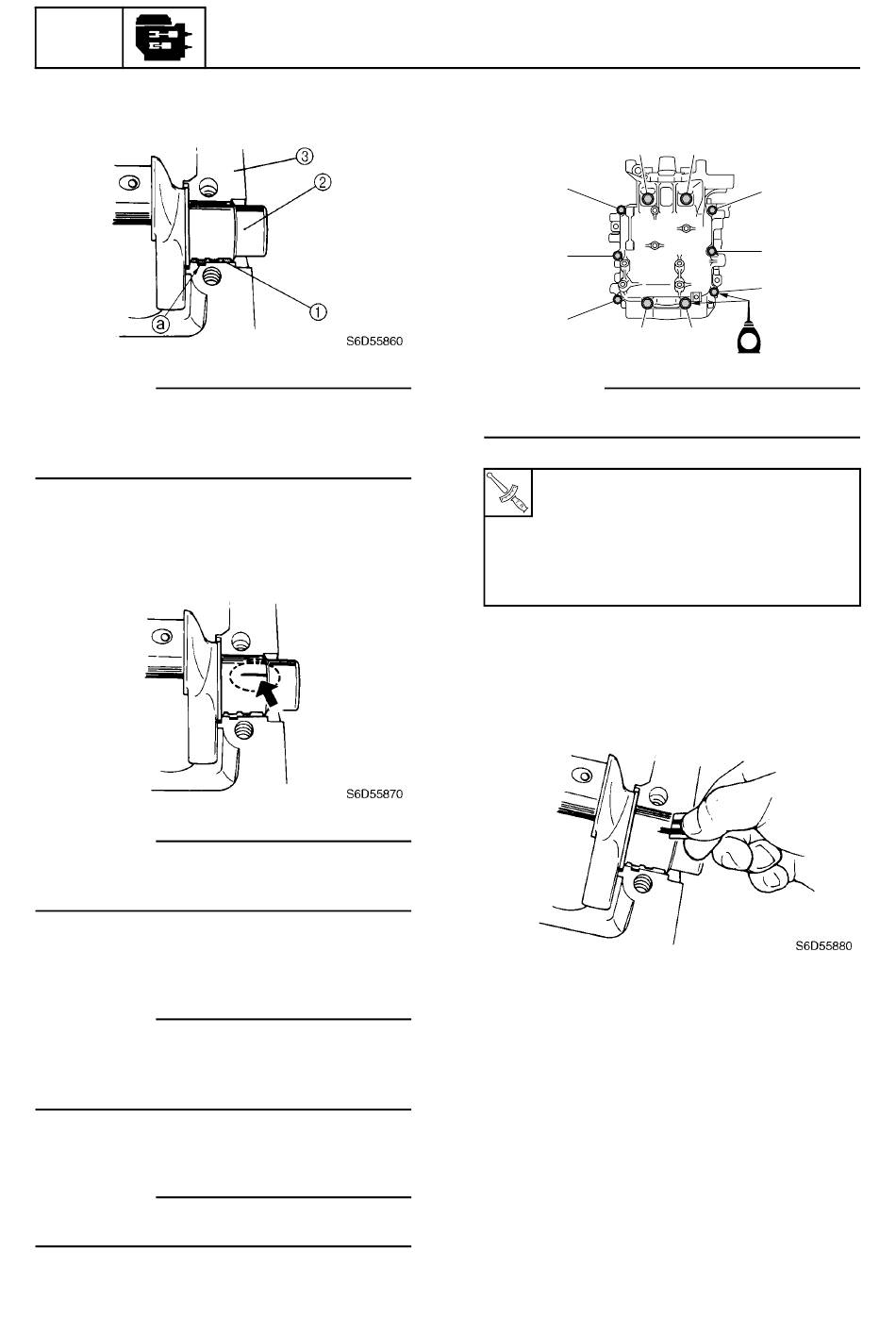

3. Installez la moitié des paliers de vilebrequin
1 et le vilebrequin 2 dans le bloc moteur 3.
REMARQUE:
• Installez les paliers de vilebrequin dans leur
position d'origine.
• Insérez la projection a de chaque palier dans
les encoches du bloc moteur.
4. Placez un morceau de Plastigauge (PG-1)
sur chaque tourillon de vilebrequin, parallèle-
ment au vilebrequin.
REMARQUE:
Veillez à ne pas placer le Plastigauge (PG-1) sur
l'orifice d'huile de chaque tourillon principal du
vilebrequin.
5. Installez la seconde moitié des paliers de
vilebrequin dans le carter.
REMARQUE:
• Installez les paliers de vilebrequin dans leur
position d'origine.
• Insérez la saillie de chaque palier dans les
encoches du carter.
6. Installez le carter sur le bloc moteur.
REMARQUE:
Appliquez de l'huile moteur sur le filet des bou-
lons de carter.
5-57
Bloc de propulsion et d'alimentation
7. Serrez les boulons du carter aux couples
spécifiés, en 2 étapes et dans l'ordre indiqué.
1
9
5
8
4
REMARQUE:
Ne tournez pas le vilebrequin tant que la mesure
du jeu de l'huile du maneton n'est pas terminée.
Boulon du carter 1–4 (M8):
1er: 14 N·m (1,4 kgf·m, 10,3 ft·lb)
2e: 27 N·m (2,7 kgf·m, 19,9 ft·lb)
Boulon du carter 5–0 (M6):
1er: 6 N·m (0,6 kgf·m, 4,4 ft·lb)
2e: 12 N·m (1,2 kgf·m, 8,9 ft·lb)
8. Déposez délicatement le carter, puis mesu-
rez la largeur du Plastigauge (PG-1) com-
primé sur chaque tourillon de vilebrequin.
Remplacez les paliers de vilebrequin si la lar-
geur est hors spécifications.
2
0
6
7
3
