SELVA MARINE Wahoo 15 Manuel D'atelier page 131

4
3
2
1

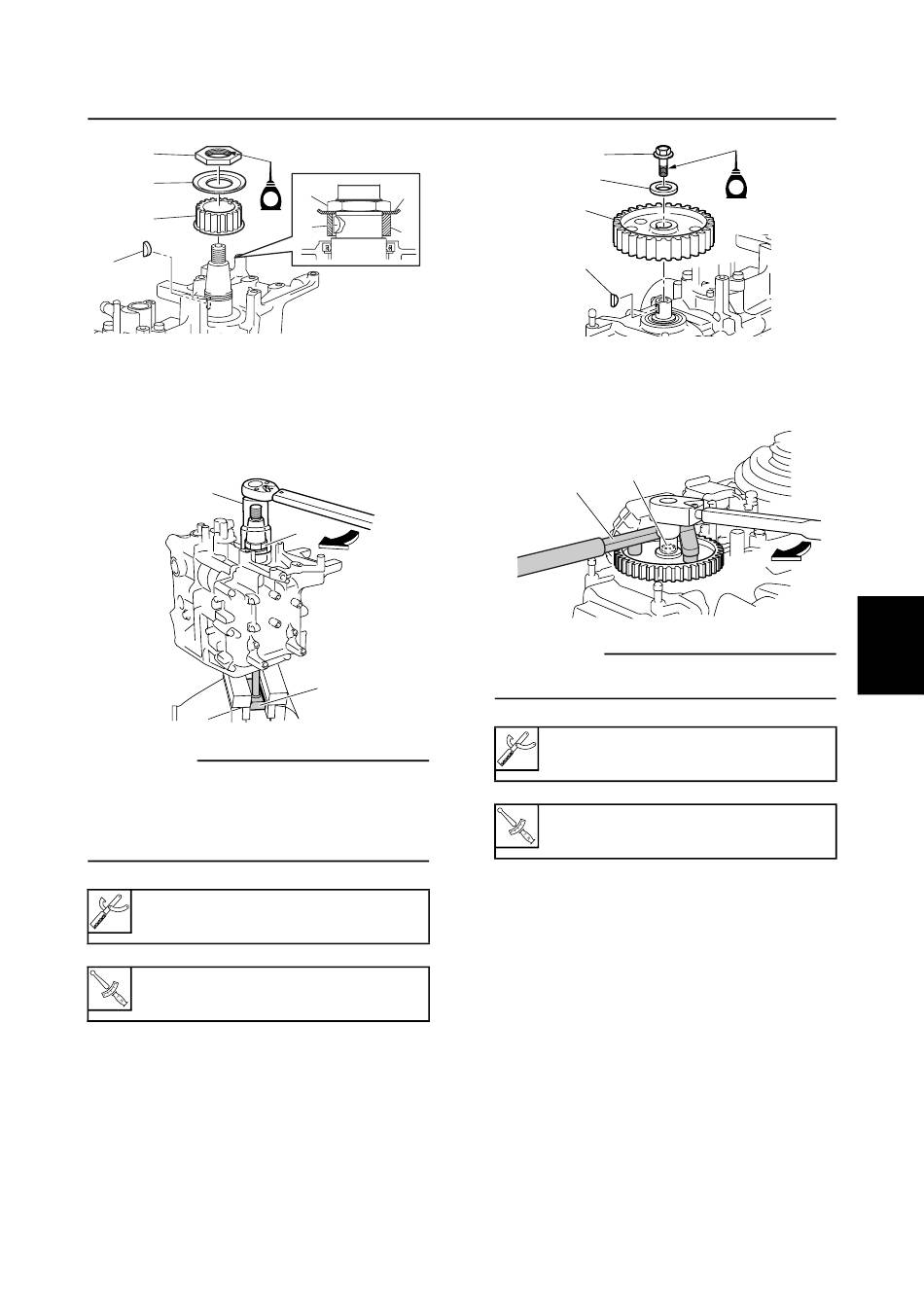

3. Posez le bloc de propulsion et d'alimentation
sur l'outil d'entretien spécial 5, puis serrez
l'écrou de pignon d'entraînement 4 au cou-
ple spécifié.
6
REMARQUE:
• Servez-vous d'une clé à douilles de 41 mm 6
pour serrer l'écrou du pignon d'entraînement.
• Assurez-vous que le bloc de propulsion et d'ali-
mentation ne tourne pas lorsque vous serrez
l'écrou du pignon d'entraînement.
Support d'arbre 5: 90890-06069
Ecrou du pignon d'entraînement 4:
110 N·m (11,0 kgf·m, 81,1 ft·lb)
4. Installez la clavette demi-lune 7, le pignon
mené 8 et la rondelle 9, puis mettez en
place temporairement le boulon du pignon
mené 0.
6AG3J21
4 3
E
1
2
S6AG5A80
4
5
S6AG5B00
Courroie de distribution et pignon
0
9
8
7
5. Maintenez le pignon mené à l'aide de l'outil
d'entretien spécial A, puis serrez le boulon
de pignon mené 0 au couple spécifié.
0
A
REMARQUE:
Assurez-vous que le pignon mené ne tourne pas
lorsque vous serrez le boulon correspondant.
Porte-volant A: 90890-06522
Boulon du pignon mené 0:
22 N·m (2,2 kgf·m, 16,2 ft·lb)
E
1
2
S6AG5B40
3
4
S6AG5B50J
5
6
7
8
9
5-32
