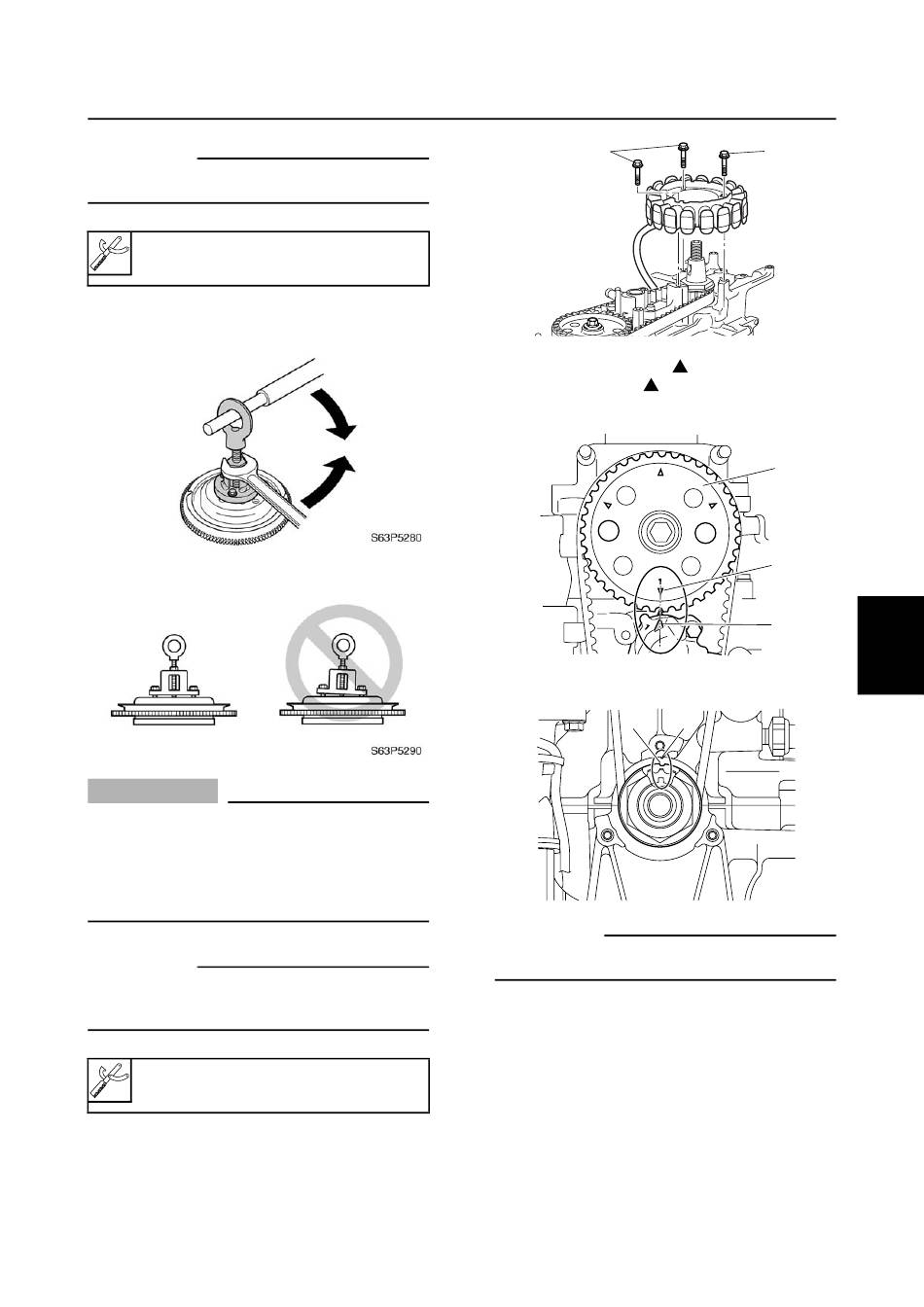

REMARQUE:
Utilisez une clé à douilles de 24 mm pour desser-
rer l'écrou du volant magnétique.
Porte-volant: 90890-06522
4.
Déposez le volant magnétique et la clavette
demi-lune.
ATTENTION:
Pour éviter tout risque d'endommagement du
moteur ou des outils, serrez uniformément et
complètement les boulons de fixation de
l'extracteur de manière que la plaque de
l'extracteur de volant magnétique soit paral-
lèle au volant magnétique.
REMARQUE:
Appliquez une force à l'extrémité du vilebrequin
jusqu'à ce que le volant magnétique se dégage
de la partie conique du vilebrequin.
Extracteur de volant magnétique:
90890-06521
5.
Retirez les boulons de l'ensemble de bobine
de stator 3, puis déposez ce dernier.
6AG3J21
Bloc de propulsion et d'alimentation (contrôle et réglage)
6.
Alignez le repère "1
4 sur le repère "
REMARQUE:
Vérifiez que le repère c du pignon d'entraîne-
ment et le repère d du bloc moteur sont alignés.
3
3
" a du pignon mené
" b de la culasse.
c
d
1
2
S6AG5090
3
4
4
a
5
b
S6AG5055
6
7
S6AG5B25
8
9
5-4
