ATTENTION:
Ne rectifiez pas exagérément le siège de sou-
pape. Veillez à faire tourner le rectificateur
uniformément vers le bas, à une pression de
40–50 N (4–5 kgf, 8,8–11 lb), pour éviter de
laisser des marques de rectification.
3.

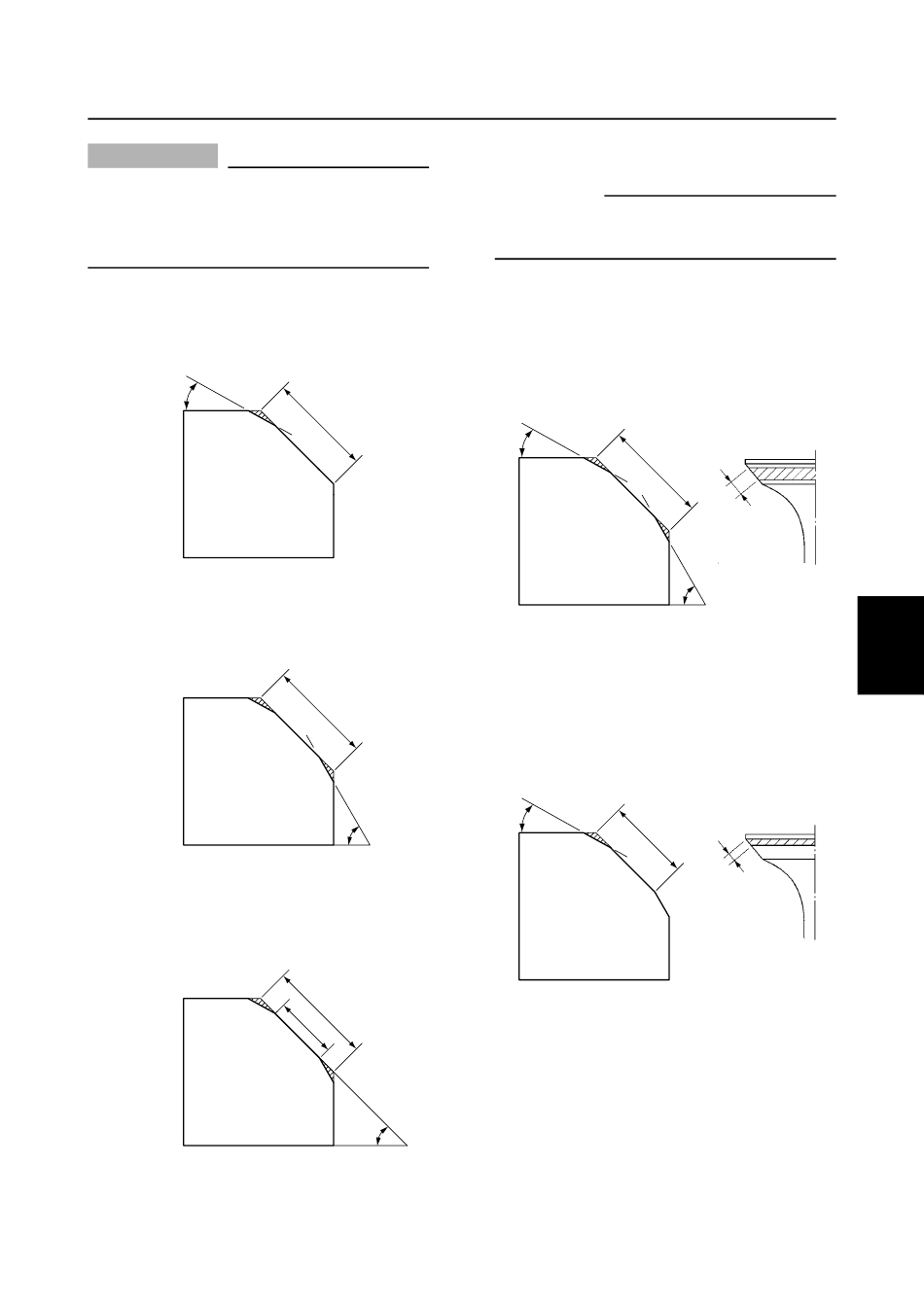

Utilisez un rectificateur 30° pour régler la lar-
geur de contact du bord supérieur du siège
de soupape.
30˚
b Ancienne largeur de contact
4.
Utilisez un rectificateur 60° pour régler la lar-
geur de contact du bord inférieur du siège de
soupape.
b Ancienne largeur de contact
5.
Utilisez un rectificateur 45° pour régler la lar-
geur de contact du siège de soupape aux
spécifications.
b Ancienne largeur de contact
c Largeur de contact spécifiée
6AG3J21
b
S6AG5J60J
b
60˚
S6AG5J70J
b
c
45˚
S6AG5J80J
6.
Vérifiez la zone de contact du siège de sou-
pape de la soupape.
REMARQUE:
Pour vérifier la zone de contact du siège de sou-
pape, reportez-vous à la section "Vérification du
siège de soupape" (5-40).
7.
Si la zone de contact du siège de soupape
est trop large et située au centre de la tête de
soupape, utilisez un rectificateur à 30° pour
rectifier le bord supérieur du siège de sou-
pape et un rectificateur à 60° pour centrer la
zone et en délimiter la largeur.
30˚
b
b Ancienne largeur de contact
8.
Si la zone de contact du siège de soupape
est trop étroite et située près du bord supé-
rieur de la tête de la soupape, utilisez un rec-
tificateur à 30° pour rectifier le bord supérieur
du siège de soupape, puis un rectificateur à
45° pour centrer la zone et en délimiter la lar-
geur.
30˚
b
b Ancienne largeur de contact
Culasse
1
2
3
4
60˚
S6AG5J30J
5
6
7
8
S6AG5J40J
9
5-42
