LOWR

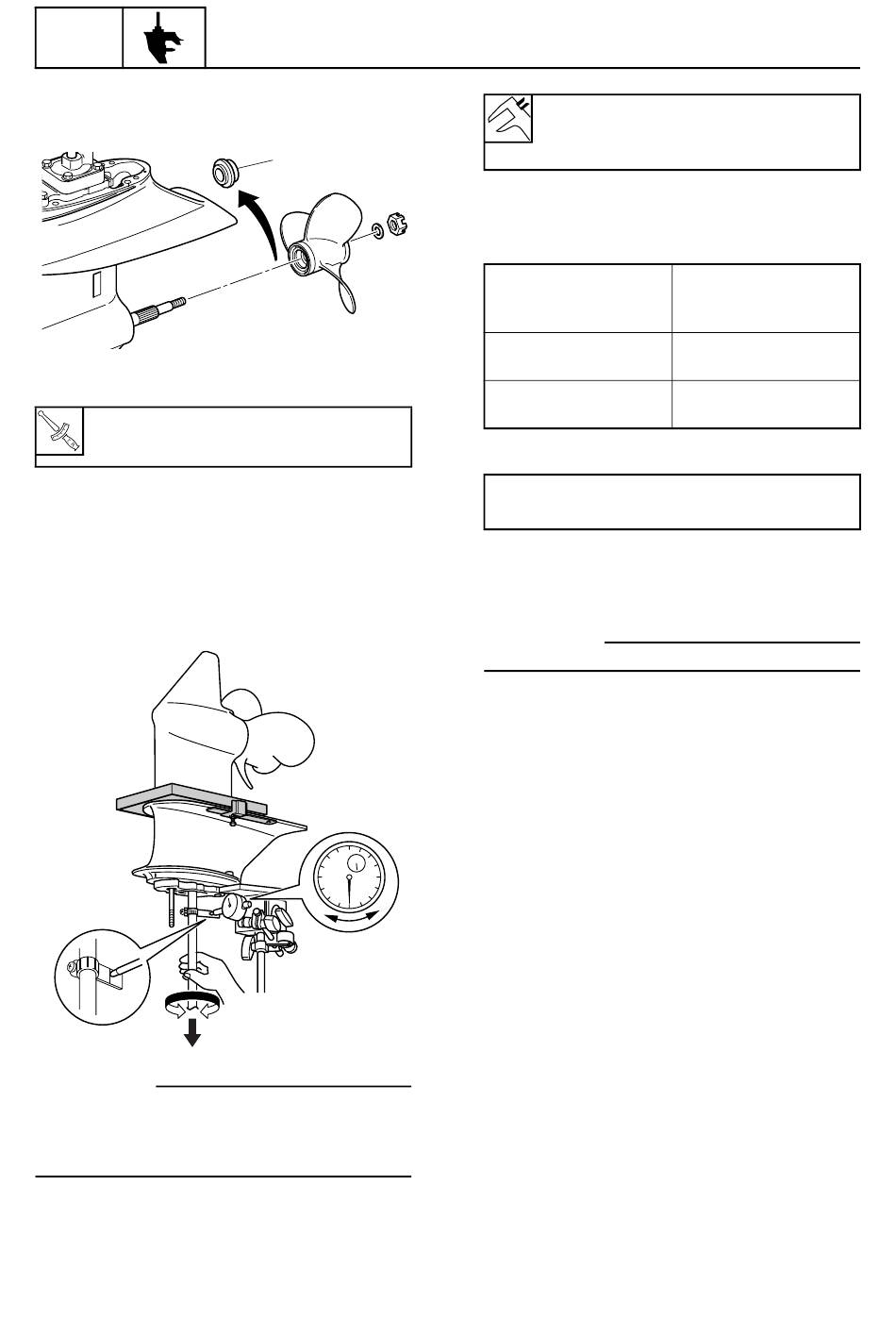

11. Installez l'hélice, la rondelle et l'écrou, sans
mettre en place l'entretoise 4.
12. Serrez l'écrou de l'hélice au couple spécifié.
Ecrou d'hélice:
2 N·m (0,2 kgf·m, 1,5 ft·lb)
13. Mettez l'embase à l'envers.
14. Faites lentement tourner l'arbre de transmis-
sion dans le sens des aiguilles d'une montre
et dans le sens inverse des aiguilles d'une
montre et mesurez le jeu d'entre dents
lorsqu'il s'arrête dans chaque direction.
REMARQUE:
• Tirez l'arbre d'entraînement vers le bas, puis
tournez-le.
• Effectuez la mesure du jeu en 4 points pour cal-
culer la moyenne.
6-25
Embase
4
S6AG6540
S6AG6550
Jeu entre dents du pignon de marche
arrière:
0,95–1,66 mm (0,0374–0,0654 in)
15. Ajustez l'épaisseur de la cale si le jeu d'entre
dents du pignon de marche arrière est hors
spécifications.
Jeu d'entre dents du
pignon de marche
arrière
Inférieur à
0,95 mm (0,0374 in)
Supérieur à
1,66 mm (0,0654 in)
M: Mesure
Epaisseurs de cale disponibles:
0,1, 0,2, 0,3, 0,4 et 0,5 mm
16. Déposez les outils d'entretien spéciaux et
l'hélice, puis installez l'ensemble pompe à
eau.
REMARQUE:
Installez l'entretoise et l'hélice.
17. Versez l'huile pour engrenages jusqu'au
niveau correct.
Epaisseur de cale
A diminuer de
(1,31 – M) × 0,43
A augmenter de
(M – 1,31) × 0,43
6AG3J21
