10.4 Raccordement des instruments en option (EN OPTION)

Raccordement du thermostat air TSH–T2 (EN OPTION)
Se conformer aux instructions de l'instrument en faisant référence au code entier
Vérifier que l'instrument est étalonné à la valeur indiquée à la page 3.
Raccordement du pressostat huile de lubrification PSL-P3 (EN OPTION)
Se conformer aux instructions de l'instrument en faisant référence au code entier
Vérifier que l'instrument est étalonné à une valeur comprise entre 0,8 bar et 2,9 bar.

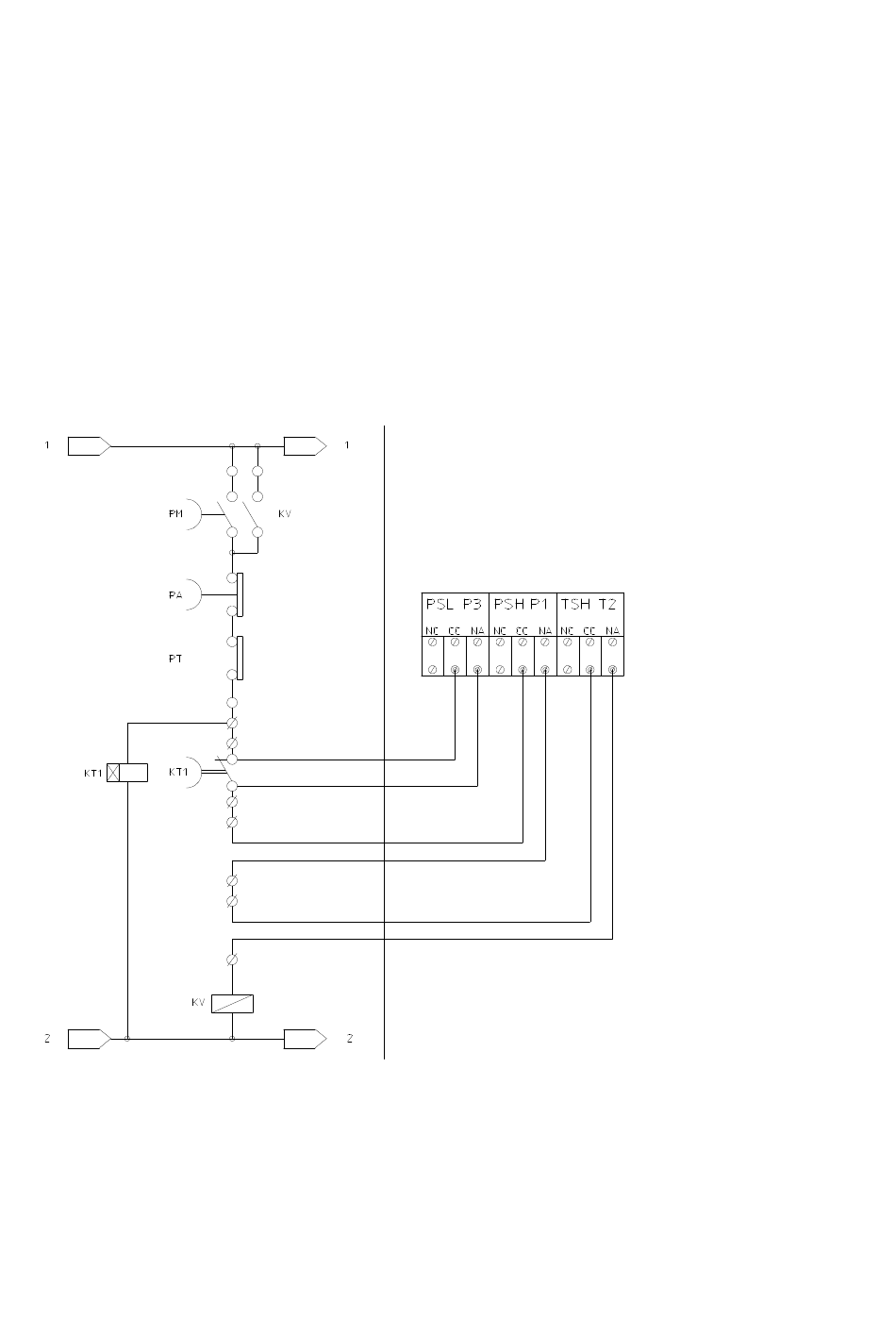

Pour permettre le démarrage du surpresseur, il faut insérer un temporisateur comme indiqué dans le schéma.
Raccordement du pressostat d'aspiration PSH–P1 (EN OPTION)
Se conformer aux instructions de l'instrument en faisant référence au code entier
Vérifier que l'instrument est étalonné à une valeur de -50 mbar.
Raccordement du commutateur de niveau d'huile PLL–PL (EN OPTION)
Se conformer aux instructions de l'instrument en faisant référence au code entier
Raccorder le commutateur selon le schéma de l'instrument PSL-P3.
AUXILIAIRES CLIENTS
TR2432
PK6524
PQ7809
ELS950M
INSTRUMENTS ROBUSCHI
.
.
.
1: Ligne auxiliaire
2: Ligne auxiliaire
PM: Bouton de marche
PA: Bouton d'arrêt
PT: Protection thermique du
moteur
KV: Contacteur de ligne du
moteur
principal
KT1: Temporisateur retard
(30 secondes)
NC: Contact Normalement Fermé
CC: Contact Commun
NA: Contact Normalement
Ouvert
57
