AUSSENANSICHT
6
7
8

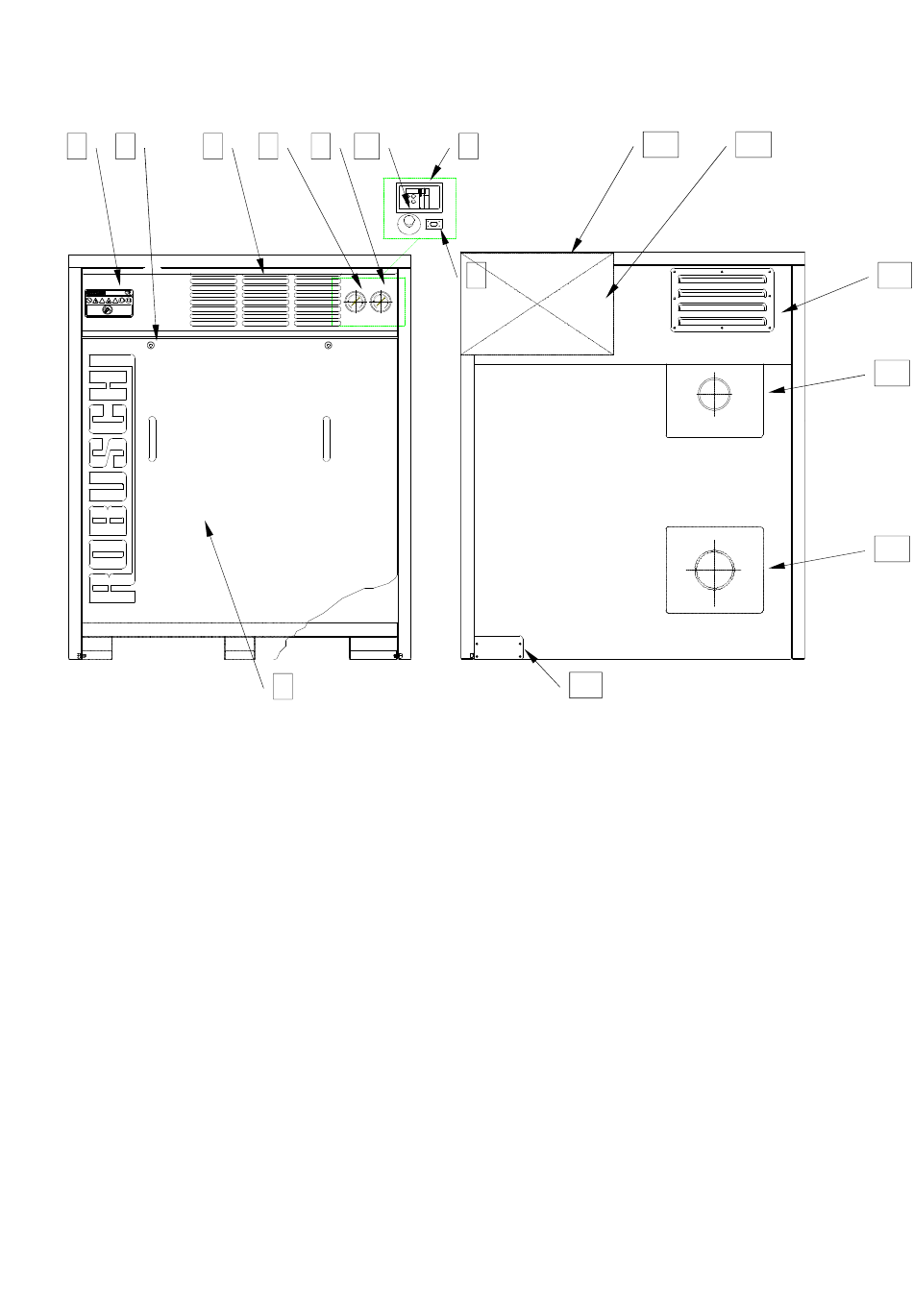

Bei diesen Abbildungen handelt es sich um Beispiele zur Darstellung der wesentlichen Teile des ROBOX SCREW und ihrer Position; für eine genauere Bezugnahme siehe die
beigefügte Maßzeichnung.
Vorderansicht
1)
Aufklappbares Frontelement
2)
Druckmesser
3)
Unterdruckmesser
4) SENTINEL2 (OPTION)
5) Not-Aus-Taster (OPTION)
6)
Hinweisschild
7) Schloss für das Frontpaneel
8)
Lufteintrittsgitter
9)
Anschluss zum Herunterladen der
Sentinel-Daten (OPTION)
10) Externer Ölstand
2
3
5
1
Abb. 1A
4
9
12
Hintere Ansicht
11) Luftaustrittsgitter
12) Kabeleinführungen
13) Abzugsrohr
14) Eintrittsrohr (allein /C)
15) Hilfsschaltschrank (OPTION)
16) Not-Aus-Taster (OPTION)
15
16
11
13
14
31
