Accessoire De Débitmètre De Solvant - Graco ProMix 2KS Installation

Alimentation de produit
Accessoire de débitmètre de solvant
La fonction Poussée de solvant du ProMix 2KS requiert
une installation d'un débitmètre de solvant (MS)
accessoire. Commandez le kit Graco référence 280555
du débitmètre de solvant S3000. Consultez le manuel
308778.
REMARQUE : vous devez monter le capteur du
débitmètre sur le corps de ce dernier avant de raccorder
le câble au capteur pour que le débitmètre fonctionne
correctement.
1. Consultez F . 11. Installez le débitmètre de solvant
IG
(MS) du côté de la station de fluides en utilisant le
support et le matériel fournis avec le débitmètre.
Raccordez le câble du débitmètre de solvant (SMC)
aux broches 1, 2 et 3 de la borne J12 de la carte de
commandes de la station de fluides. Voir Schéma
électrique du système, page 33. Raccordez le
câble de mise à la terre à la borne de terre de la
station de fluides.

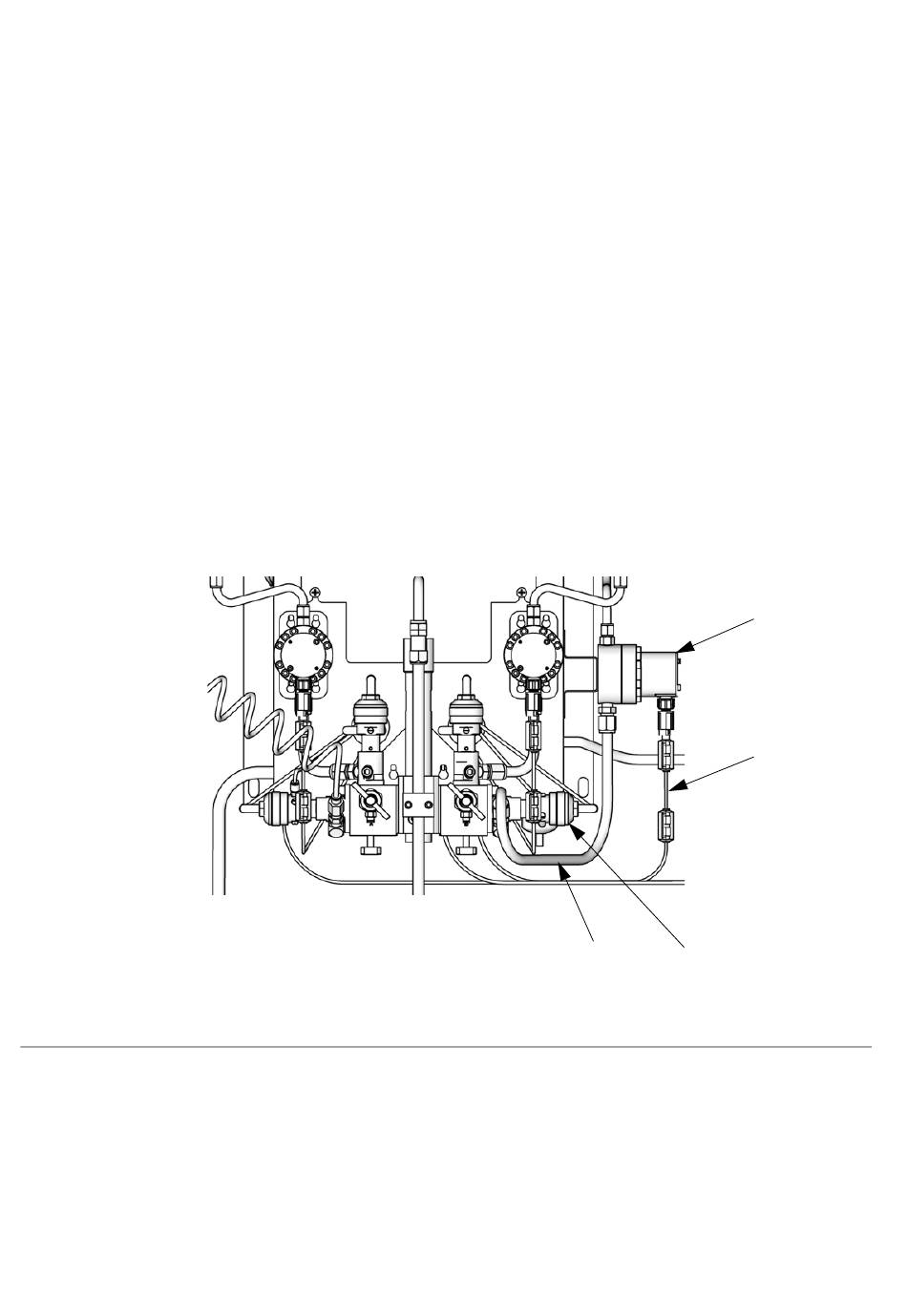

Légende :
MS Débitmètre de solvant (accessoire)
SPV Vanne de purge de solvant
SMC Câble de débitmètre de solvant
SS Conduite d'alimentation en solvant
F . 11 : débitmètre du solvant
IG
22
2. Raccordez une conduite d'alimentation de solvant
(SS) entre la sortie du débitmètre de solvant (MS) et
l'entrée de la vanne de purge de solvant (SPV).
REMARQUE : si vous utilisez une 3e vanne de purge
au lieu de la vanne de purge de solvant pour faire
fonctionner la fonction Poussée de solvant, raccordez la
conduite d'alimentation de solvant entre le débitmètre
de solvant et l'entrée de la 3e vanne de purge.
3. Raccordez la conduite de solvant principale
à l'entrée du débitmètre de solvant (MS).
SS
MS
SMC
TI12556b
SPV
313965K
