10. Installez les deux vis sans tête et les joints toriques
(L3*). Installez la longue vis sans tête (S) à l'avant
du boîtier, pour en faciliter l'accès.
11. Vissez le mélangeur statique (SM) dans le chapeau
d'injection (M*). Installez le raccord de retenue (F)
sur le tube du mélangeur statique et fixez-le avec
l'écrou (N1).
12. Observez les instructions sous Branchements
produit à la page 18.
REMARQUE : utilisez un flexible d'alimentation en
fluide pour le pistolet de 6,1 m (20 pi) x 6 mm (1/4 po.)
de diamètre intérieur minimum lors de l'utilisation d'un
dosage dynamique. Si le produit est difficile à intégrer,
utilisez un flexible plus long.
MA
APV
RVA

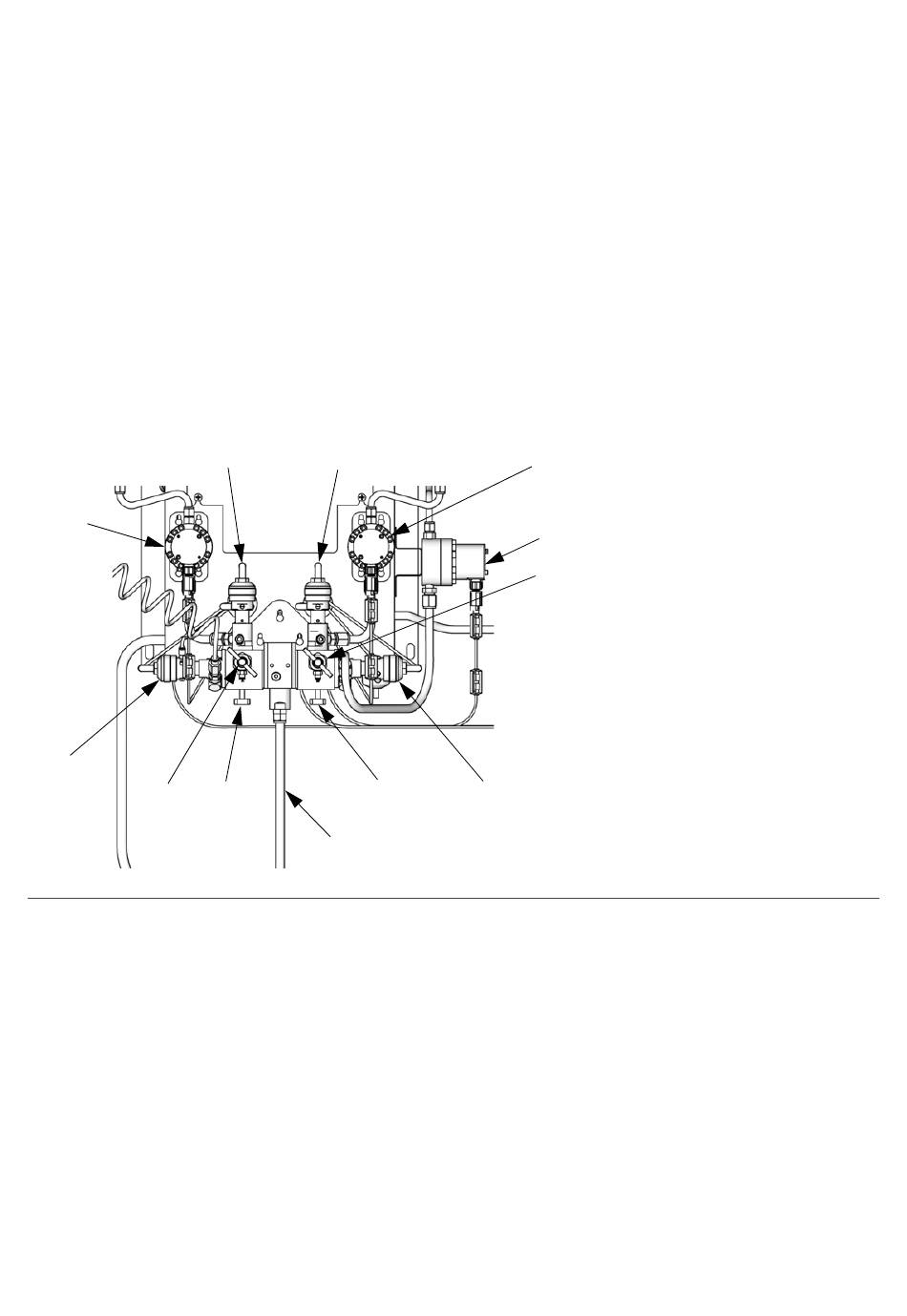

F . 10 : station de fluides à montage mural, dosage dynamique
IG
313965K
DVA DVB
SVA SVB
SM
13. Régler la pression et le débit du produit comme
expliqué dans le Manuel d'utilisateur de ProMix 2KS.
REMARQUE : lorsque vous utilisez un dosage
dynamique, il est primordial de maintenir une
alimentation en fluide constante et bien régulée. Afin
d'obtenir un contrôle de pression correct et de minimiser
les à-coups de la pompe, installez un régulateur de
fluide sur les conduites d'alimentation A et B en amont
des débitmètres. Dans les systèmes avec changement
de couleur, installez le régulateur en aval de la colonne
de vannes de couleur/catalyseur.
Légende :
MB
MA
DVA Valve de dosage du composant A
RVA Vanne d'échantillonnage du
MS
SVA Vanne d'arrêt composant A
MB
RVB
DVB Valve de dosage du composant B
RVB Vanne d'échantillonnage du
SVB Vanne d'arrêt composant B
MS
SPV Vanne de purge de solvant
APV Vanne de purge d'air
SM
SPV
TI13874b
Alimentation de produit
Mesure composant A
composant A
Mesure composant B
composant B
Débitmètre de solvant
(accessoire)
Mélangeur statique
