EdilKamin FORMA Installation, Usage Et Maintenance page 84

Bei Installation und Gebrauch des Geräts müssen alle loka-
len und nationalen
Europanormen beachtet werden. In Italien gilt UNI 10683
sowie alle etwaigen regionalen Vorgaben und Vorgaben der
örtlichen Gesundheitsämter ASL. Bei der Installation in
einem Mehrparteienhaus sollte zunächst die Genehmigung
des Hausverwalters eingeholt werden.
PRÜFUNG DER VERTRÄGLICHKEIT MIT
ANDEREN GERÄTEN
Der Ofen darf NICHT in Umgebungen installiert werden,
in denen sich Gasheizgeräte vom Typ B befinden (wie
zum Beispiel Gasheizkessel, Öfen und Apparate mit
Dunstabzugshauben), da der Ofen die Umgebung in einen
Unterdruck versetzen und so den Betrieb solcher Apparate
gefährden oder von ihnen beeinflusst werden könnte.
PRÜFUNG DES ELEKTROANSCHLUSSES
(die Steckdose an zugänglicher Stelle anbringen)
Der Ofen wird mit einem Netzversorgungskabel geliefert, das
an eine Steckdose mit 230 V 50 Hz anzuschließen ist, vorzug-
sweise mit einem Magnet-Thermoschutzschalter versehen.
Spannungsschwankungen von mehr als 10% können den
Ofen beeinträchtigen ( falls noch nicht vorhanden, einen geei-
gneten Differenzialschalter vorsehen). Die Elektroanlage muss
den Vorschriften entsprechen; insbesondere die Wirksamkeit
des Erdungskreislaufs überprüfen. Die Versorgungsleitung
muss einen der Leistung des Einsatzes entsprechenden
Querschnitt aufweisen.
AUFSTELLUNG
Für einen ordnungsgemäßen Betrieb des Ofens, muss diese
mit der Wasserwaage ausgerichtet werden.
Die Tragfähigkeit des Fußbodens überprüfen.
BRANDSCHUTZSICHERHEITSABSTÄNDE
Der Ofen ist unter Einhaltung der folgenden
Sicherheitsbedingungen zu installieren:
- Seitlich und auf der Rückseite Mindestabstand von 20
cm zu durchschnittlich entzündbaren Materialien
- Auf der Vorderseite Mindestabstand von 80 cm zu
leicht entzündbaren Materialien
Sollte es nicht möglich sein, die oben angegebenen
Abstände einzuhalten, müssen technische und bauliche
Maßnahmen getroffen werden, um jede Brandgefahr auszu-
schließen. Für den Fall der Montage auf einer Wand aus Holz
oder anderem brennbaren Material muss das Rauchabzugsrohr
angemessen gedämmt werden.
Abstand zu brennbarem Material
Bodenschutzplatte
LUFTEINLASS
FORMA und TWIN eignen sich auch für die Installation
in sog. "Passiv"-Häusern. In diesem Fall ist es erforder-
lich, den Ofen mit Außenluft zu versorgen. Zu diesem
Zweck wird er über den Stutzen an seiner Rückseite an ein
Rohr ø 8 cm angeschlossen. Stellen Sie sicher, dass die
Außenluftklappe so angebracht wird, dass ihre Funktion
nicht behindert werden kann. Bei allen anderen Arten von
Häusern können die Modelle FORMA und TWIN auf herköm-
mliche Weise installiert werden und folglich auch die Raumluft
verwenden (beachten Sie die technischen Bezugsnormen).
Es gehört zu einer guten Praxis, den Lufteingang mit einem
INSTALLATION
Gesetzesvorschriften und
Netz zu schützen, wobei ein freier Querschnitt von mindestens
50 cm² gewährleistet sein muss. Das Rohr muss eine Länge von
weniger als 1 Meter aufweisen und darf nicht gekrümmt sein. Es muss
in einen Endabschnitt münden, der um 90 Grad nach unten gerichtet
oder mit einem Windschutz versehen ist.
RAUCHABZUG Das Rauchabzugssystem muss für einzig
für den Ofen bestehen (Einleitung in mit anderen Feuerstellen
gemeinsamem Schornstein ist nicht zulässig).
Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser auf der
Rückseite. Der Rauchabzug muss mit dem Äußeren mittels geei-
gneter Stahlrohre Rohne Behinderungen EN 1856. Das Rohr muss
hermetisch versiegelt werden. Für die Dichtigkeit der Rohre und
gegebenenfalls deren Isolierung ist die Verwendung von Material
erforderlich, das hohen Temperaturen widersteht (Silikon oder
Dichtmasse für hohe Temperaturen). Eine eventuelle waagerechte
Leitung kann eine Länge bis zu 2 Metern besitzen. Es sind bis zu
zwei Kurven mit einem Höchstwinkel von 90° möglich. Falls der
Rauchabzug nicht in einen Schornstein eingeleitet wird, ist ein
senkrechter Rohrabschnitt von mindestens 1,5 m und ein abschlie-
ßender Windschutz (gemäß UNI 10683) erforderlich. Das senkre-
chte Stück kann innen oder außen verlaufen. Ist das Rohr außen
verlegt, muss es angemessen gedämmt sein. Wird der Rauchabzug
in einen Schornstein eingeleitet, muss dieser für Festbrennstoffe
zugelassen sein und, falls sein Durchmesser mehr als 150 mm
beträgt, muss ein neues Rohr mit geeignetem Durchmesser und
aus geeignetem Material eingezogen werden (z. B. Nirosta zu 80
mm Durchmesser). Alle Rohrabschnitte müssen inspizierbar sein.
Die Schornsteine und die Rauchabzüge, an die Festbrennstoff-
Verbraucher angeschlossen sind, sind ein Mal im Jahr zu reinigen
(prüfen, ob im eigenen Land eine entsprechende Regelung gilt).
Eine mangelnde Überprüfung und regelmäßige Reinigung erhöht
die Wahrscheinlichkeit eines Schornsteinbrands. In diesem Fall
wie folgt vorgehen: Nicht mit Wasser löschen; den Pelletbehälter
leeren.Sich nach dem Zwischenfall vor dem erneuten Betrieb des
Geräts an Fachpersonal wenden. Die Öfen sind nicht für den
Betrieb mit Koaxialrohren für den Abzug der Rauchgase
und die Ansaugung der Verbrennungsluft geeignet, da
diese mit einer zu hohen Temperatur in den Ofen gelangen
könnten. Koaxialrohre dürfen in einer Länge von bis zu 3
m verwendet werden. In jedem Fall wird der Ofen in
Anwesenheit von zu heißer Luft blockiert. Der Ofen
wurde zum Betrieb bei allen klimatischen Bedingungen
konzipiert. Bei besonderen Bedingungen wir starkem
Wind kann es vorkommen, dass der Ofen durch das
Einschreiten von Sicherheitssystemen ausgeschaltet wird.
Das Gerät in diesem Fall nicht mit deaktivierten
Sicherheitsvorkehrungen betreiben. Wenden Sie sich bei
anhaltendem Problem an den Technischen Kundenservice.

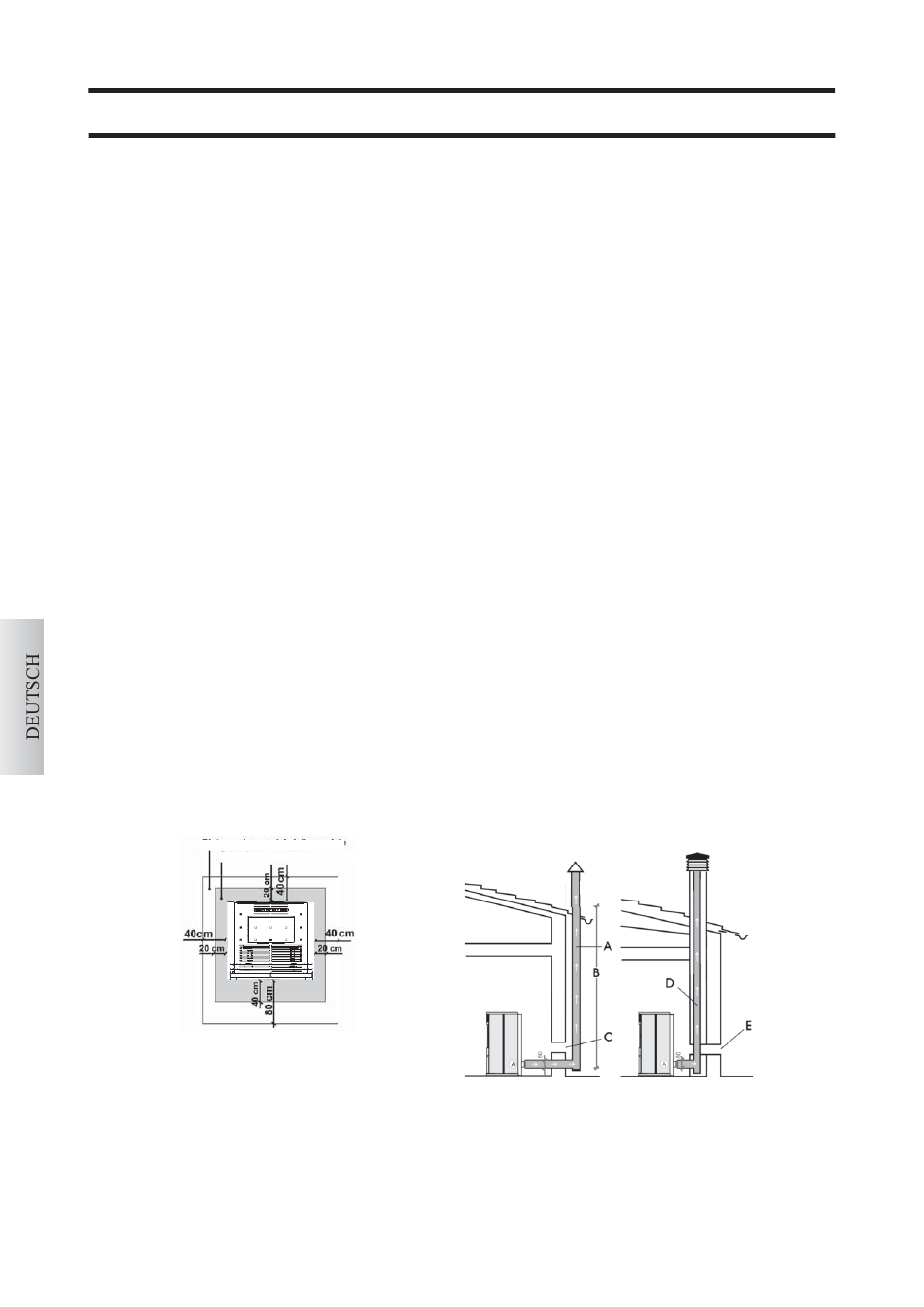

TYPISCHE FÄLLE
Abb. 1 Abb . 2
SCHORNSTEIN
Die wichtigsten Merkmale sind:
- Innenquerschnitt an der Basis gleich dem des Rauchabzugs
- Öffnungsquerschnitt nicht geringer als dem zweifachen des
Rauchabzugs
- Lage in vollem Wind, oberhalb des Daches und außerhalb
der Rückflussbereiche.
84
A: Rauchabzug
aus gedämmten
Stahl
B:
Mindesthöhe
1,5 m
C-E:
Lufteinlass von
außen
(Mindestquersc
hnitt 80 cm²)
D: Rauchabzug
aus Stahl in
Rauchabzug
aus Mauerwerk
eingezogen.
