MONTAGE DER VERKLEIDUNGEN

FORMA
(Das Modell TWIN wird bereits montiert geliefert)

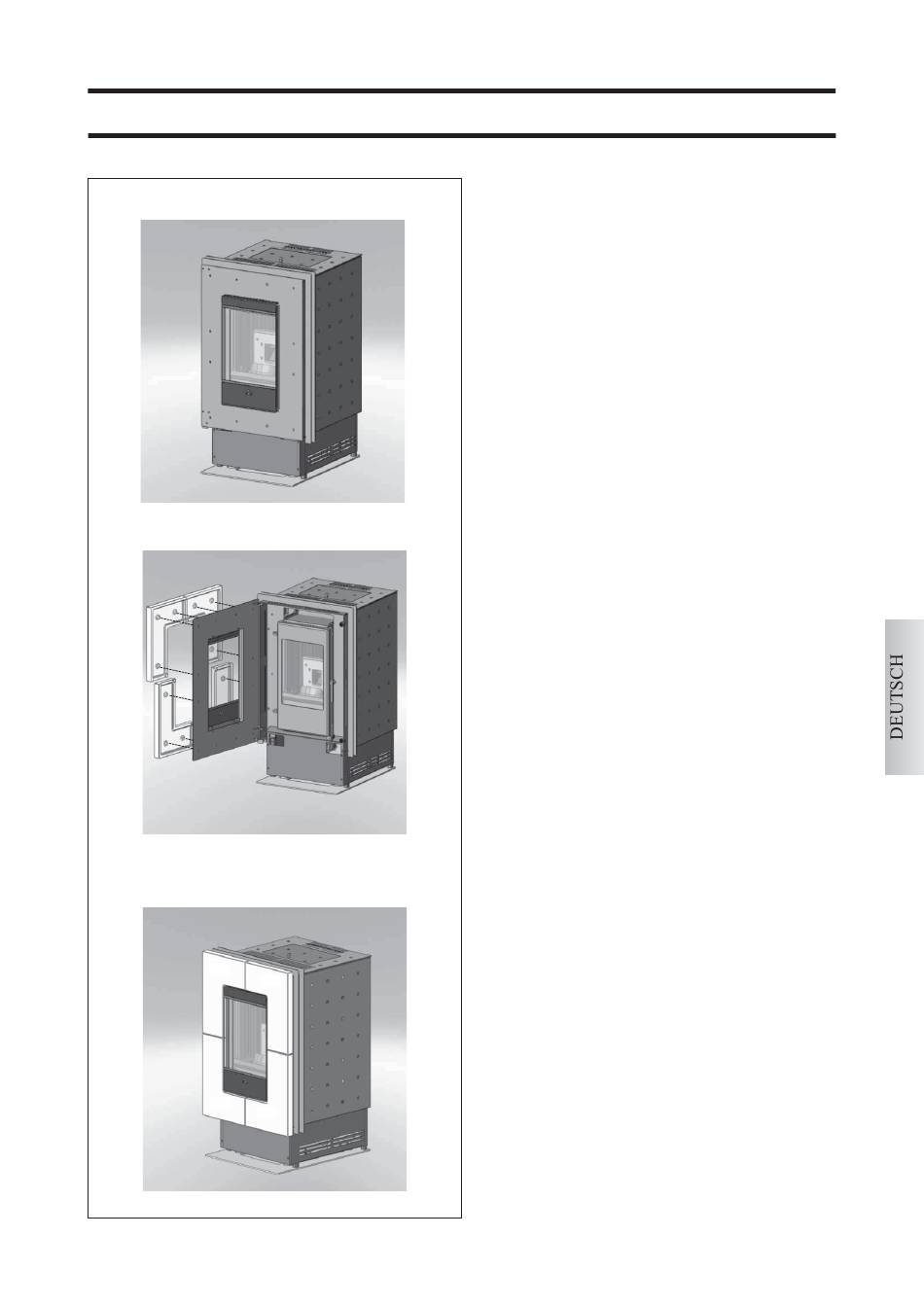

Abb. 1
Mitgelieferte Kleinteile:
NR. 12 Unterlegscheiben M4 x 8
Abb. 1
Auf dieser Abbildung wird der Ofen entpackt und aufge-
stellt dargestellt.
Abb. 2/3 - Montage der vorderen Verkleidungen
Die Außentür öffnen und die vier Frontplatten aus
Keramik gemäß dem Schema in Abb. 3 (A - B) montie-
ren. Dabei darauf achten, dass die Löcher an der Tür mit
den Gewindebuchsen auf der Rückseite der
Keramikplatten übereinstimmen.
Abb. 2
Die beigefügten Unterlegscheiben (M4x8) verwenden
und hinten an der Außentür anziehen.
ACHTUNG:
Die Frontplatten sind jeweils paarweise gleich (A -B).
Abb. 3
A
B
B
A
83
