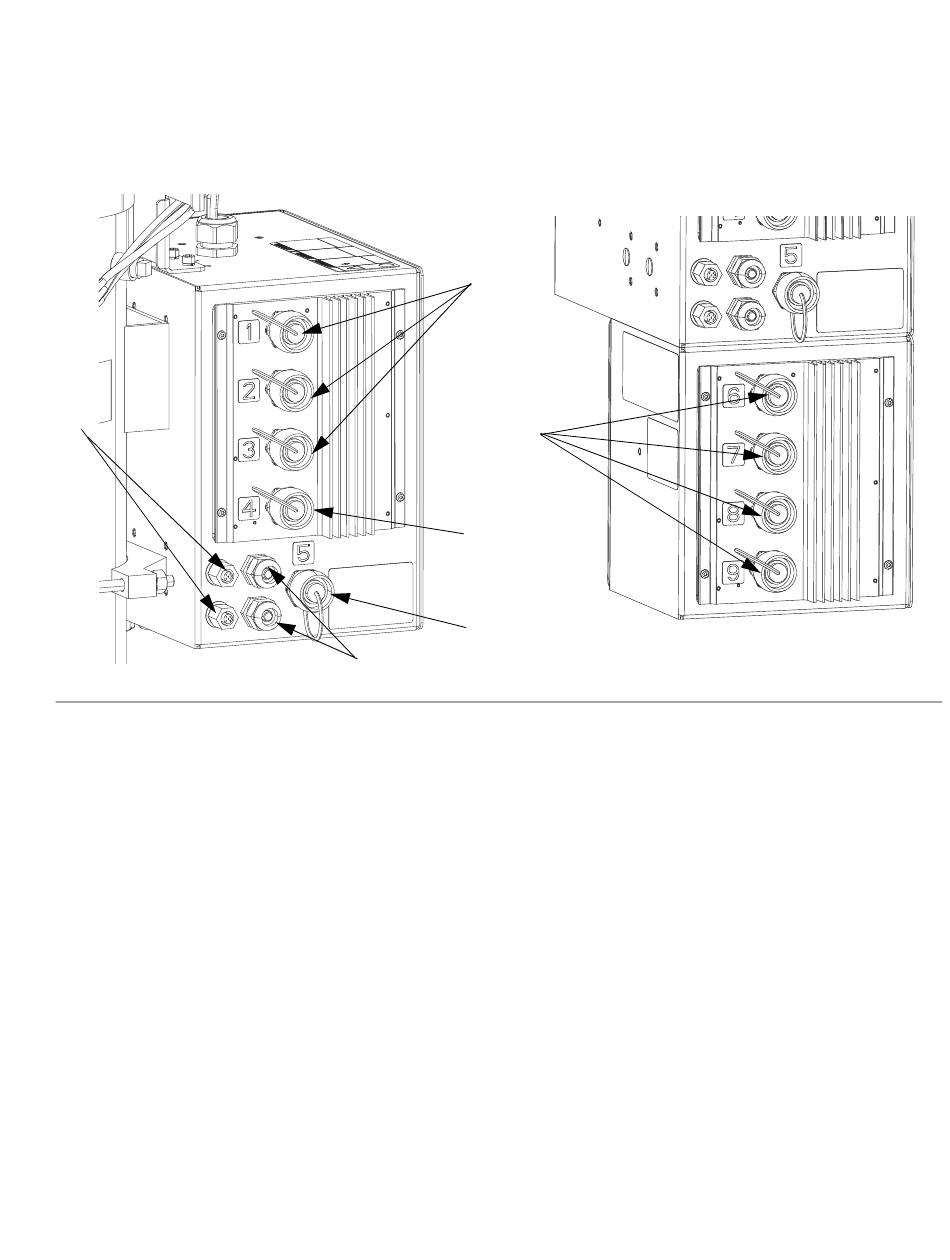

Raccordements du boîtier de contrôle du chauffage
Module de chauffage simple
CA
F . 6
IG
Légende :
CA Ports de connexion du câble CAN*
CB Poignée pour cordon d'entrée/sortie PLC
CC Connecteur du flexible/accessoire chauffé
CD Raccordement de la pompe chauffée**
CE Raccordement du cylindre chauffé
3A8510C
CC
CC
CD
CE
CB
* Sur l'unité A, ce port supérieur se connecte à l'ADM.
Si vous utilisez un système tandem, le port de connexion
supérieur de l'unité A est connecté au port de connexion
supérieur de l'unité B via le câble CAN.
** Ce port peut être utilisé comme connexion de flexible/
accessoire chauffé lorsque le système n'a pas de
pompe/cylindre chauffé.
Identification des composants
Module de chauffage à expansion
15
