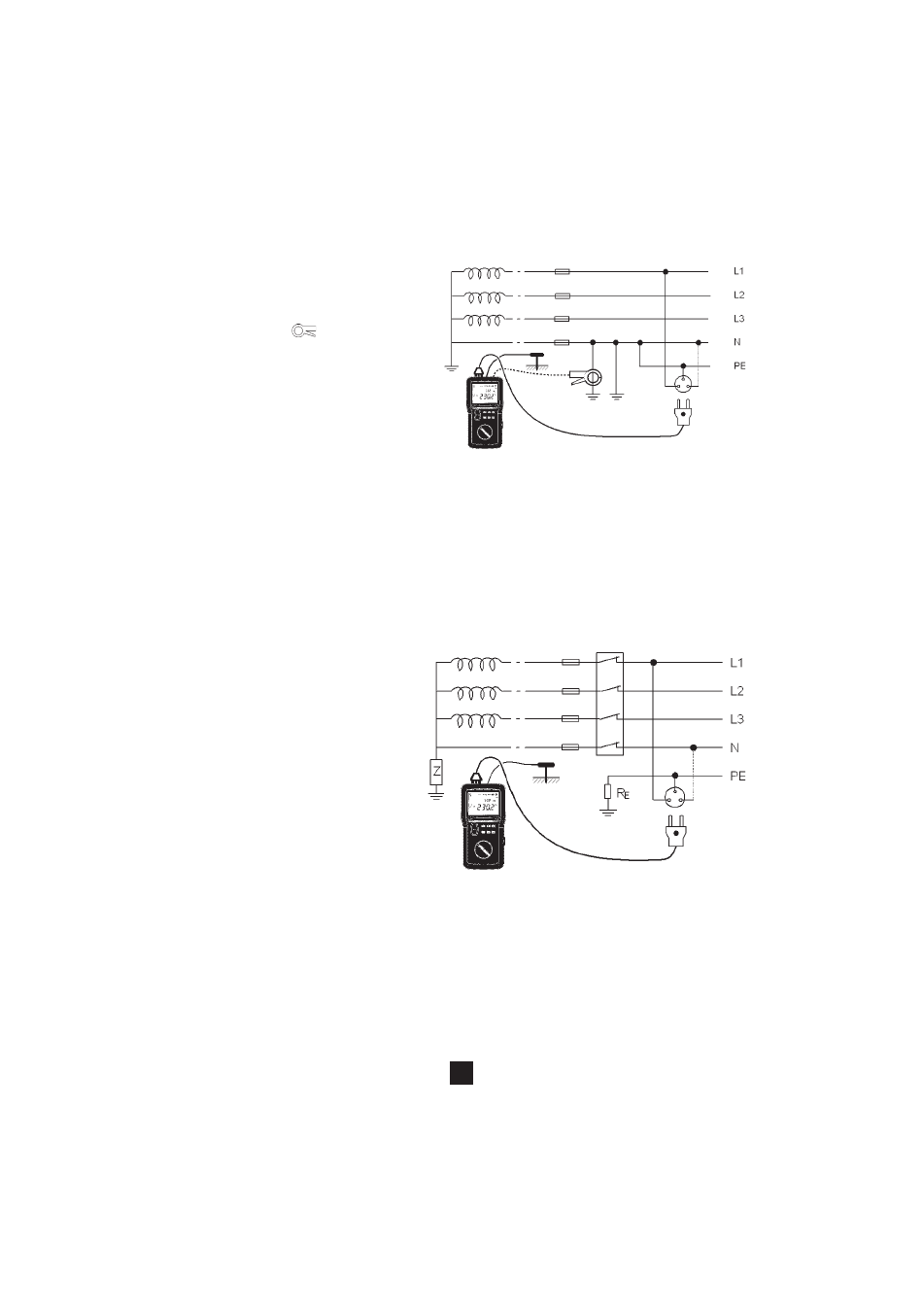

Cas d'une installation avec un régime de neutre de type TN (mesure selective) :
=> Brancher la prise secteur (ou les 3
cordons séparés) sur l'installation
à tester,
=> Connecter une pince de courant
sur la borne et enserrer la terre
dont on veut mesurer la résistance :
le courant pris en compte pour calculer
Z est celui mesuré par la pince ;
E SEL
=> Planter le piquet auxiliaire PE aussi
près que possible de la prise de terre
à mesurer pour une mesure la plus
précise possible ;
=> Effectuer une compensation des cordons
Nota : sans l'utilisation de la pince, la mesure effectuée donne la valeur de la terre globale de raccordement
du réseau ce qui est peu significatif.
Cas d'une installation avec régime de neutre de type IT (non isolé) :
Remarques préliminaires :
- le transformateur d'alimentation de l'installation ne doit pas être complètement isolé mais relié à
la terre par une impédance,
- l'installation ne doit pas non plus être en état de premier défaut : vérifier au préalable
du CPI concerné,
- la "terre des masses" R et la terre du transformateur d'alimentation doivent être distinctes pour
E
permettre la circulation du courant de mesure.
=> Brancher la prise secteur (ou les 3
cordons séparés) sur l'installation à
tester,
=> Planter le piquet auxiliaire à une
distance > 25 m de la prise de terre.
4.3.3 DÉROULEMENT DE LA MESURE
L'appareil vérifie d'abord la valeur de la résistance du piquet et mesure la tension entre PE et la terre, puis
mesure les tensions U , U , U
LN LPE
Si ces valeurs sont correctes, l'appui sur la touche TEST démarre la mesure.
Remarque : pour être sûr que le piquet auxiliaire est situé dans une zone non influencée par d'autres prises
de terre, déplacer le piquet de ( 10% de la distance et répéter la mesure. Le résultat ne doit pas varier. Le cas
échéant, déplacer le piquet jusqu'à ce que la mesure de terre effectuée se stabilise.
