=> Interrompere l'alimentazione dell'impianto e disinserire la terra dall'impianto.
=> Posizionare il commutatore su 2P o 3P.

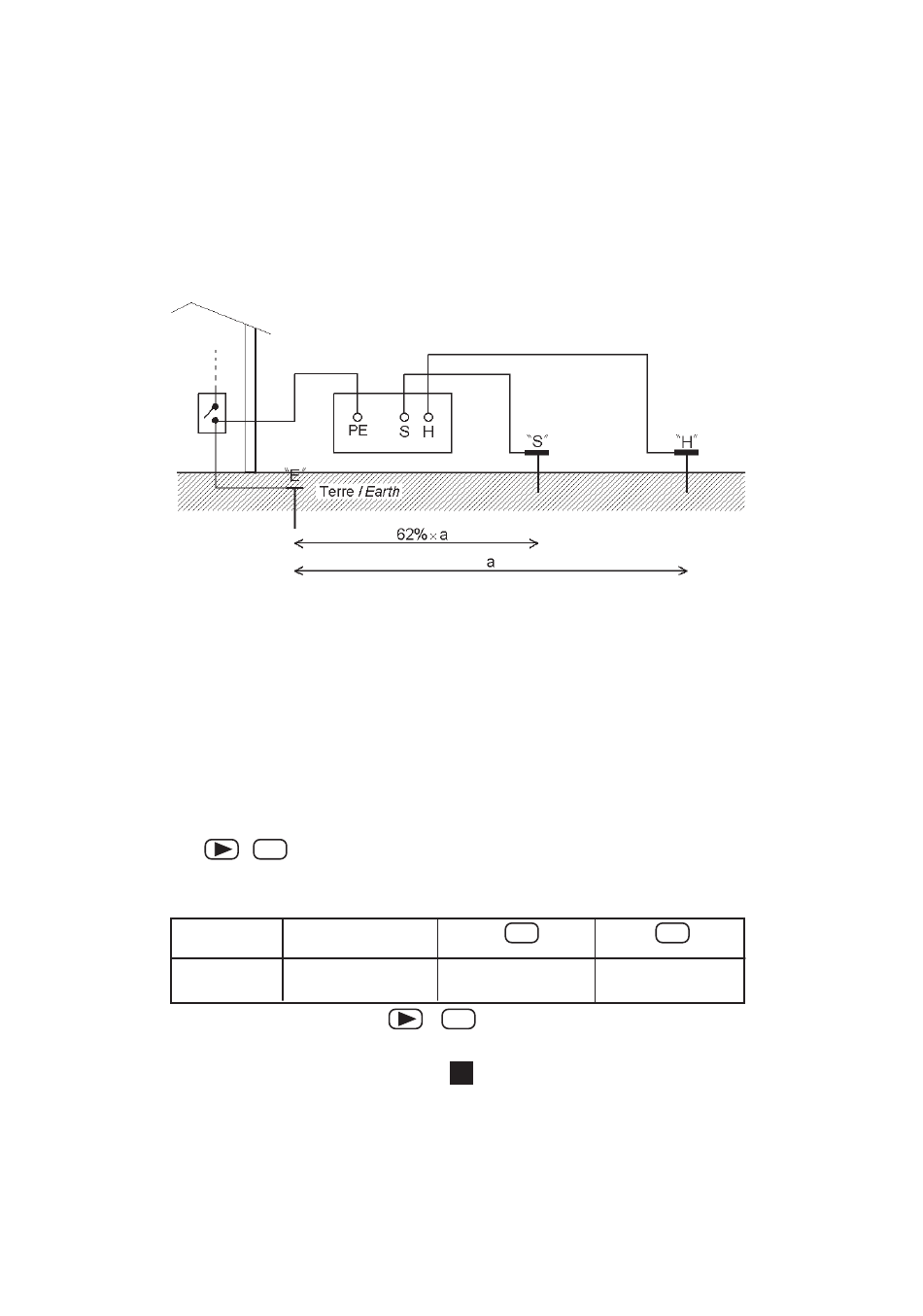

=> Collegare in seguito i cavi di misura all'apparecchio e ai picchetti rispettando le distanze e i
seguenti collegamenti (esempio di collegamento in misura 3 P).
Osservazione : per essere sicuri che il picchetto S sia in una zona non influenzata da prese di terra,
spostare il picchetto del ( 10% della distanza e ripetere la misura. Il risultato non dovrà variare o al max poco
più di qualche punto percentuale.
4.2.3 SVOLGIMENTO DELLA MISURA
Premere il tasto TEST. L'apparecchio misura le tensioni U
verifica le resistenze dei picchetti S e H: se esse sono corrette, l'apparecchio effettua la misura e la visualizza.
Per effettuare una misura 2P, collocare un solo picchetto e collegare i cavi di misura ai terminali H e E
dell'apparecchio. Lo svolgimento della misura è identico a quello per la misura 3P.
4.2.4 RISULTATI DI MISURA
Al termine della misura, i valori misurati e i risultati complementari sono consultabili mediante
i tasti e .
MORE
(Le grandezze accessibili prima di realizzare la misura vengono presentate nel § 4.1.4)
Parametri accessibili in posizione 2P :
Visualizzazione iniziale
Visualizzazione
iniziale
Ogni pressione supplementare sui tasti
