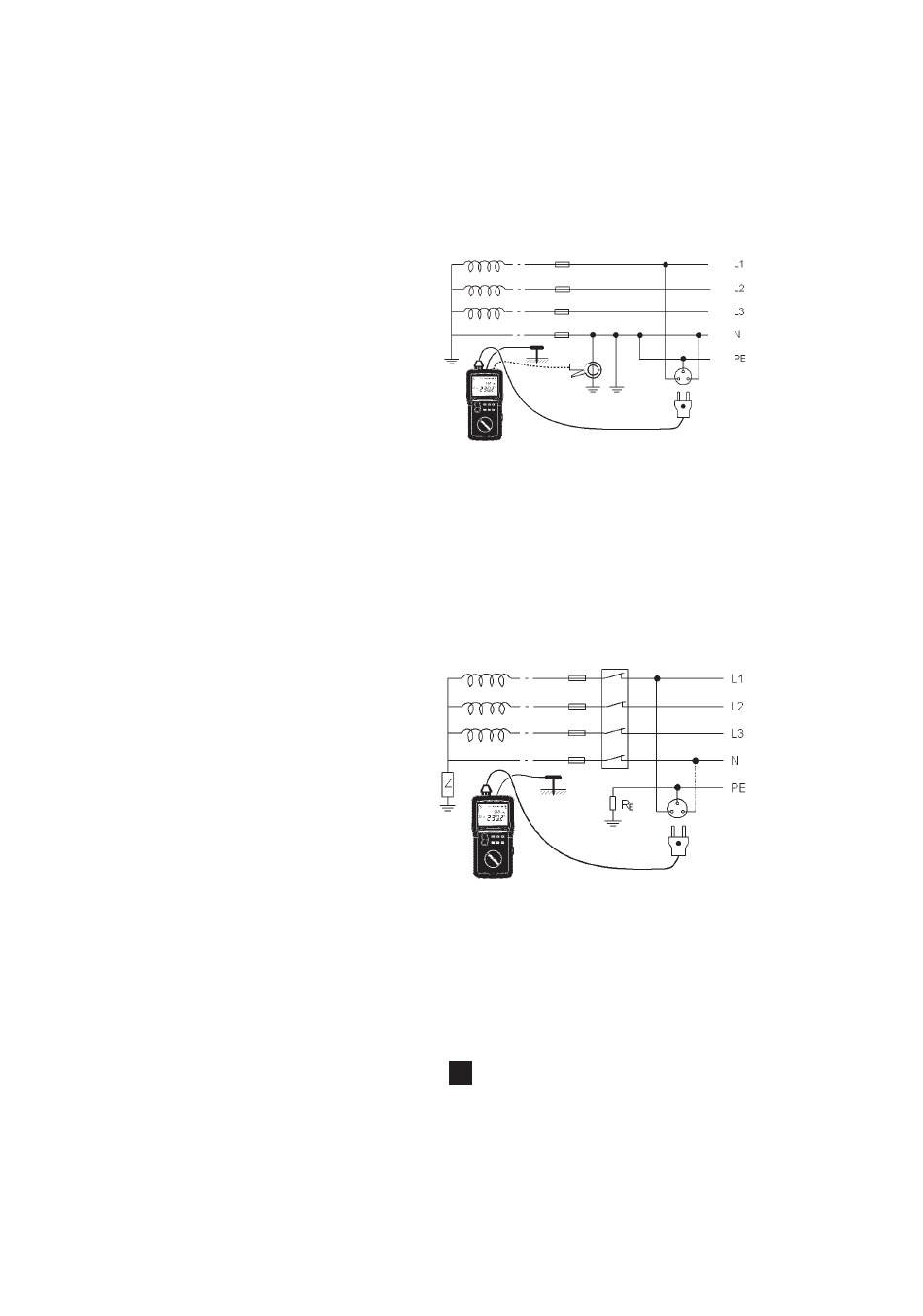

Caso d'un impianto con regime di neutro di tipo TN (misura selettiva): :
=> Collegare la presa rete (o i 3 fili separati)
sull'impianto da testare,
=> Collegare una pinza di corrente sul
terminale e chiudere la terra di cui si vuole
misurare la resistenza: la corrente presa
in considerazione per calcolare Z
è quella misurata dalla pinza;
=> Collocare il picchetto ausiliario PE nel
punto più vicino alla presa di terra da
misurare per una misura per quanto
possibile precisa;
=> Effettuare una compensazione dei cavi.
Nota : senza l'utilizzo della pinza, la misura effettuata fornisce il valore globale della terra di raccordo della
rete, il che è poco significativo.
Caso d'un impianto con regime di neutro di tipo IT (non isolato) :
Osservazioni preliminari :
- il trasformatore d'alimentazione dell'impianto non dovrà essere completamente isolato ma collegato a
terra tramite un'impedenza,
- l'impianto non dovrà neppure essere in stato di primo difetto: verificare previamente
l'indicazione del CPI interessato,
- la "terra delle masse" R e la terra del trasformatore d'alimentazione devono essere distinte per permettere
E
la circolazione della corrente di misura
=> Collegare la presa rete (o i 3 fili
separati) all'impianto da testare,
=> Collocare il picchetto ausiliario ad una
distanza > 25 m dalla presa di terra.
4.3.3 SVOLGIMENTO DELLA MISURA
L'apparecchio verifica innanzitutto il valore della resistenza del picchetto e misura la tensione fra PE e la
terra, dopodiché misura le tensioni U
Se questi valori sono corretti, la pressione sul tasto TEST avvia la misura.
Osservazione : per essere sicuri che il picchetto ausiliario sia posto in una zona non influenzata da altre
prese di terra, spostarlo del ( 10% della distanza e ripetere la misura. Il risultato non dovrà variare. All'occorrenza
spostare il picchetto fino alla stabilizzazione della misura di terra che si sta effettuando.
www.electronicaembajadores.com
E SEL
, U , U .
LN LPE NPE
