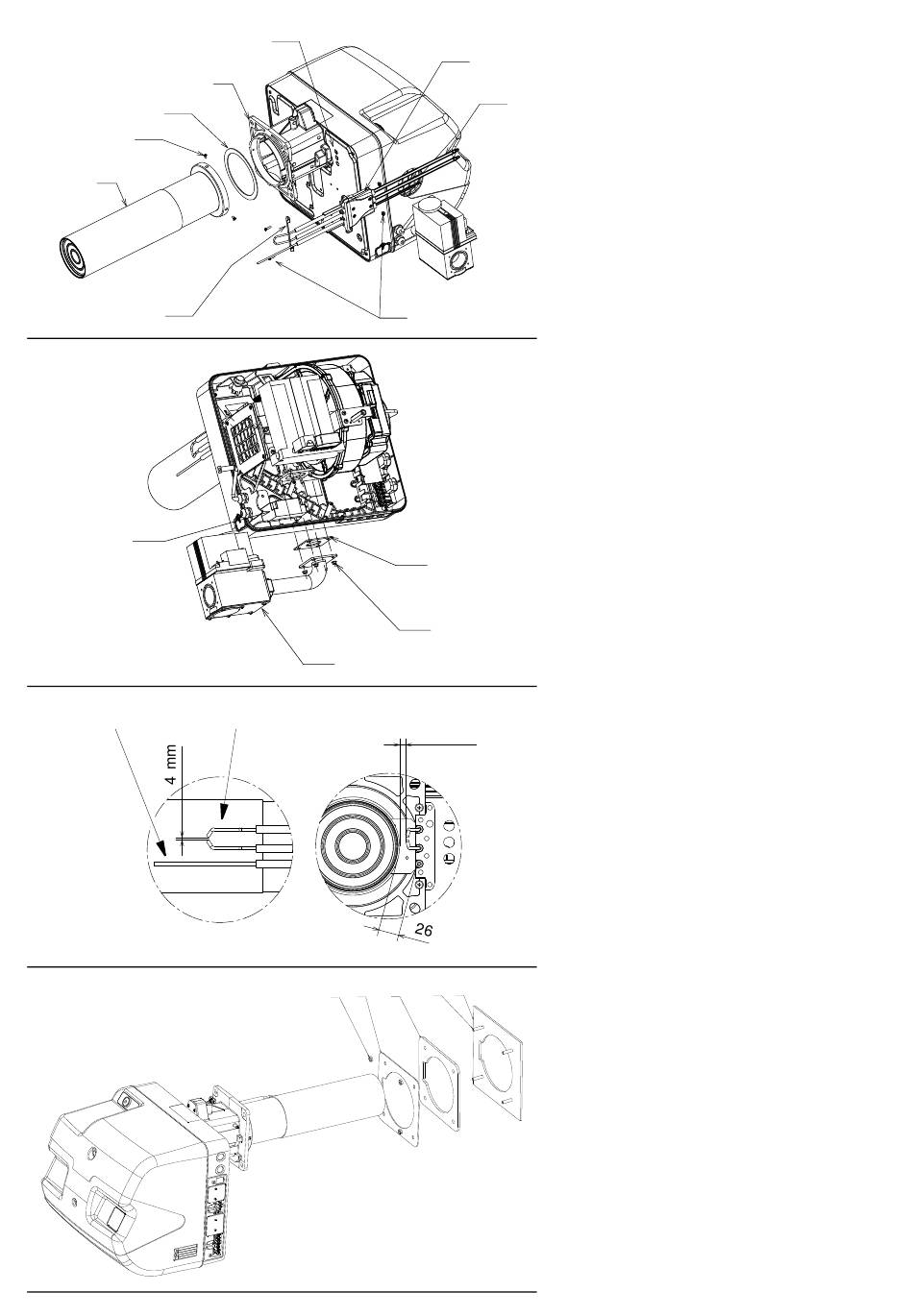

FIXATION DU BRÛLEUR À LA CHAUDIÈRE
Fixer la tête de combustion 6) à la bride 4) en se
servant des trois vis 10) fournies.
Faire attention à la présence du joint 11) sur la
bride 4).
Fixer le groupe des électrodes 17)(A) sur la
bride 4) en se servant des deux écrous et vis
16).
Contrôler la présence et la bonne position du
joint 15).
Introduire les connexions 21)(A) dans les trous
22).
Brancher les câbles haute tension au transfor-
mateur 23) et la connexion de la sonde d'ionisa-
tion au câble correspondant sortant de la boîte
de contrôle.
Avant d'installer le brûleur sur la chaudière, con-
trôler si la sonde et l'électrode sont positionnés
correctement comme sur la Fig. (C).
Fixer le groupe rampe 20)(B) avec les 4 vis
18)(B) fournies avec l'équipement.
Faire attention à la présence du joint 19)(B) et à
celui d'étanchéité du gaz.
• Visser les goujons 2)(D) sur la plaque 1)(D).
• Disposer l'écran réfractaire 3)(D).
• Placer le joint en caoutchouc silicone 4)(D).
• Fixer la bride 4)(A) à la plaque de la chau-
dière et serrer les écrous 5)(D).
Durant cette opération, faire attention à ne
pas altérer le groupe d'électrodes.
• Visser les écrous 5)(D).
L'étanchéité brûleur-chaudière et du groupe
électrodes doit être parfaite.
Monter la rampe gaz selon les indications de la
page 8.
