11
10
6
15
(A)
23
(B)
ELETTRODI
SONDA
(C)
(D)
22
4
20
4
5
17
21
16
D9776
19
18
D9777
8- 9 mm
D9299
1
2
3
D8666
7

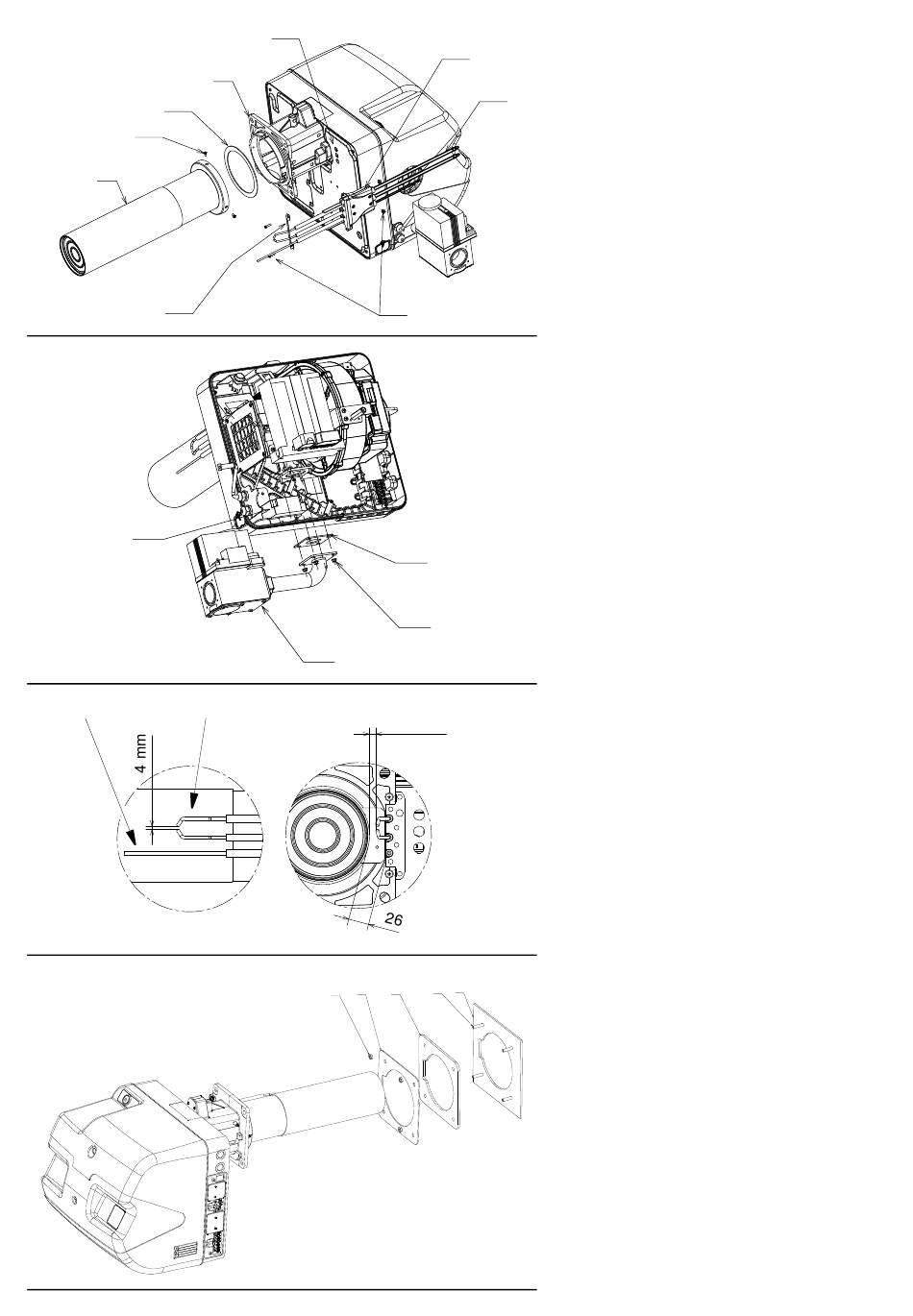

FISSAGGIO DEL BRUCIATORE ALLA CAL-
DAIA
Fissare la testa di combustione 6) alla flangia 4)
mediante le tre viti 10) presenti a corredo.
Porre attenzione alla presenza della guarnizione
11) sulla flangia 4).
Fissare il gruppo degli elettrodi 17)(A) sulla flan-
gia 4), con le due dadi e viti 16).
Verificare la presenza e la corretta posizione
della guarnizione 15).
Introdurre i collegamenti 21)(A) nei fori 22).
Collegare i cavi di alta tensione al trasformatore
23) e il collegamento della sonda di ionizzazione
al cavo apposito uscente dall'apparecchiatura.
Prima di installare il bruciatore sulla caldaia,
verificare se la sonda e gli elettrodi sono corret-
tamente posizionati come in fig. (C).
Fissare il gruppo rampa 20)(B) mediante le 4 viti
18)(B) presenti a corredo.
Attenzione alla presenza della guarnizione
19)(B) e alla tenuta gas.
• Avvitare i prigionieri 2)(D) alla piastra 1)(D).
• Posizionare lo schermo refrattario 3)(D).
• Posizionare la guarnizione in gomma sili-
conica 4)(D).
• Fissare la flangia 4)(A) alla piastra della
caldaia e avvitare i dadi 5)(D).
Durante questa operazione fare attenzione a
non manomettere il gruppo elettrodi.
• Avvitare i dadi 5)(D).
La tenuta bruciatore-caldaia e del gruppo elet-
trodi deve essere ermetica.
Effettuare il montaggio della rampa gas secondo
le indicazioni di pag. 8.
