30 | Español
Fuera de los influjos exteriores, también los influjos específi-
cos del aparato (como p. ej. caídas o golpes fuertes) pueden
conducir a divergencias. Verifique por ello la exactitud de la
nivelación antes de cada comienzo de trabajo.
Verifique respectivamente primero la exactitud de la altura
así como la nivelación de la línea láser horizontal y luego la
exactitud de la nivelación de la línea vertical.
Si en alguna de estas comprobaciones se llega a sobrepasar
la desviación máxima admisible, haga reparar el aparato de
medición en un servicio técnico Bosch.

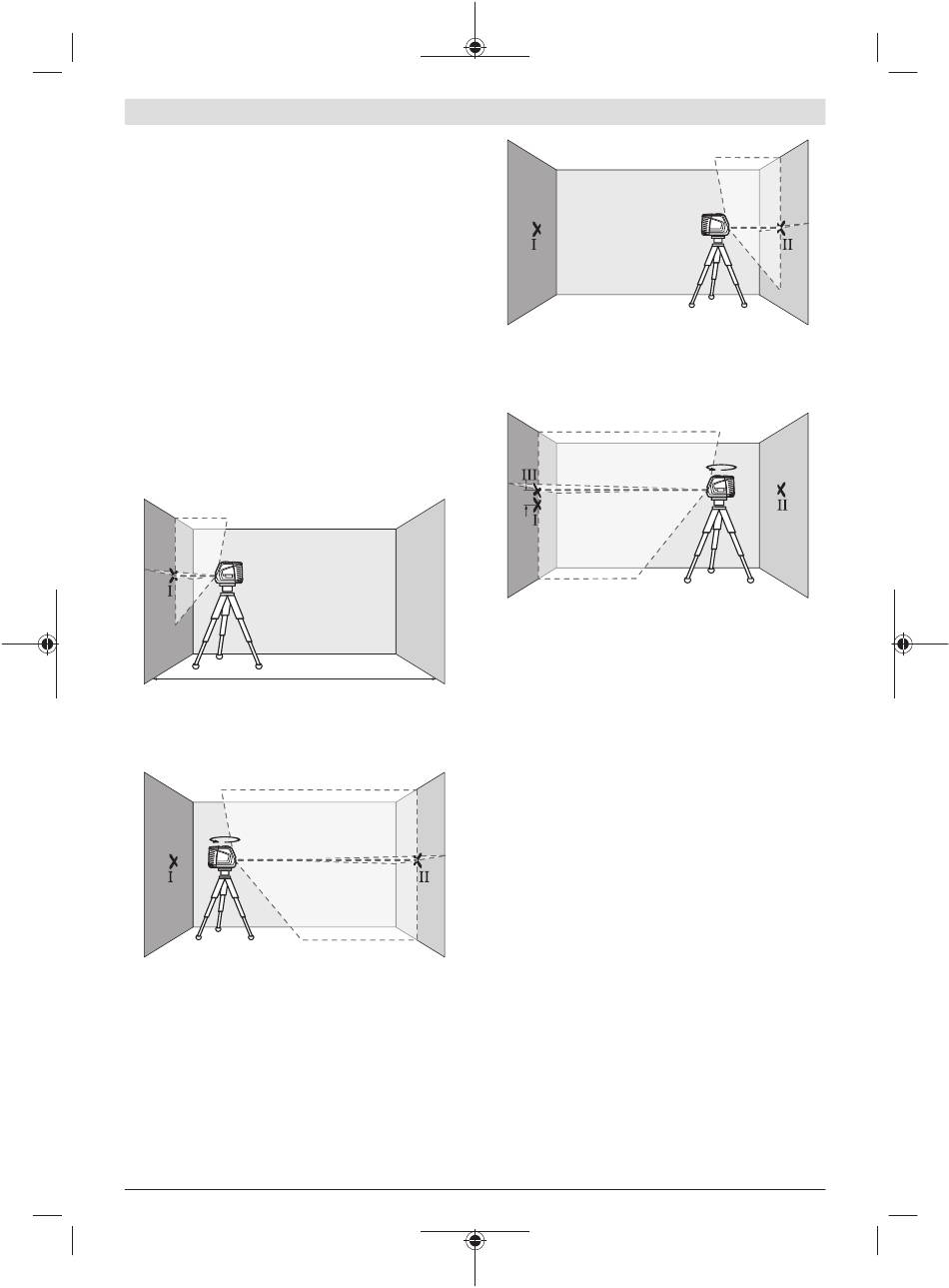

Comprobación de la exactitud de la altura de la línea
horizontal
Para la comprobación se requiere un tramo libre de 5 m so-
bre un firme consistente entre dos paredes A y B.
– Coloque el aparato de medición cerca de la pared A te-
niéndolo montado en el soporte o un trípode, o colocán-
dolo sobre un firme consistente y plano. Conecte el apa-
rato de medición en el servicio con nivelación automática
y seleccione el modo de líneas cruzadas.
A
5 m
– Oriente el láser contra la cercana pared A, y deje que se
nivele el aparato de medición. Marque el centro del pun-
to, en el cual se cruzan las líneas láser en la pared (pun-
to Ⅰ).
A
180°
– Gire el aparato de medición en 180°, espere a que éste se
haya nivelado y marque la intersección de las líneas láser
en la pared B del lado opuesto (punto Ⅱ).
– Ubique el aparato de medición – sin girarlo – cerca de la
pared B, conéctelo y déjelo que se nivele.
1 609 92A 4HJ | (03.06.2020)
A
– Alinee el aparato de medición en la altura (con la ayuda
del trípode o de apoyos si es necesario), de modo que la
intersección de las líneas láser quede exactamente en el
punto Ⅱ marcado previamente en la pared B.
A
d
B
– Gire el aparato de medición en 180°, sin modificar la altu-
ra. Alineelo sobre la pared A, de modo que la línea láser
vertical pase por el punto Ⅰ ya marcado. Espere a que se
haya nivelado el aparato de medición y marque la inter-
sección de las líneas láser en la pared A (punto Ⅲ).
– La diferencia d de ambos puntos Ⅰ y Ⅲ marcados sobre la
pared A es la desviación de altura real del aparato de me-
dición.
En un recorrido de medición de 2 × 5 m = 10 m, la divergen-
cia máxima admisible asciende a:
10 m × ±0,3 mm/m = ±3 mm. La diferencia d entre los pun-
B
tos Ⅰ y Ⅲ debe ascender por consiguiente a como máximo
3 mm.
Comprobación de la exactitud de nivelación de la línea
horizontal
Para la comprobación se requiere una superficie libre de
aprox. 5 × 5 m.
– Coloque el aparato de medición en el centro entre ambas
paredes A y B teniéndolo montado en el soporte o un trí-
pode, o bien, depositándolo sobre un firme consistente y
plano. Conecte el aparato de medición en el servicio con
nivelación automática y seleccione el modo de operación
horizontal. Deje que se nivele el aparato de medición.
B
B
180°
