120 | Українська
A
d
– Поверніть вимірювальний прилад на 180°, не
змінюючи його висоти. Спрямуйте його на стіну A
таким чином, щоб вертикальна лазерна лінія
проходила через раніше позначену точку I. Дайте
вимірювальному приладу нівелюватися і позначте
точку на стіні А, в якій перехрещуються лазерні лінії
(точка Ⅲ).
– Різниця d між двома позначеними на стіні А точками I і
III – це фактичне відхилення вимірювального
інструмента по висоті.
На ділянці 2 × 5 м = 10 м максимально допустиме
відхилення становить:
10 м × ±0,3 мм/м = ±3 мм. Таким чином, різниця d між
точками Ⅰ і Ⅲ може складати максимум 3 мм.

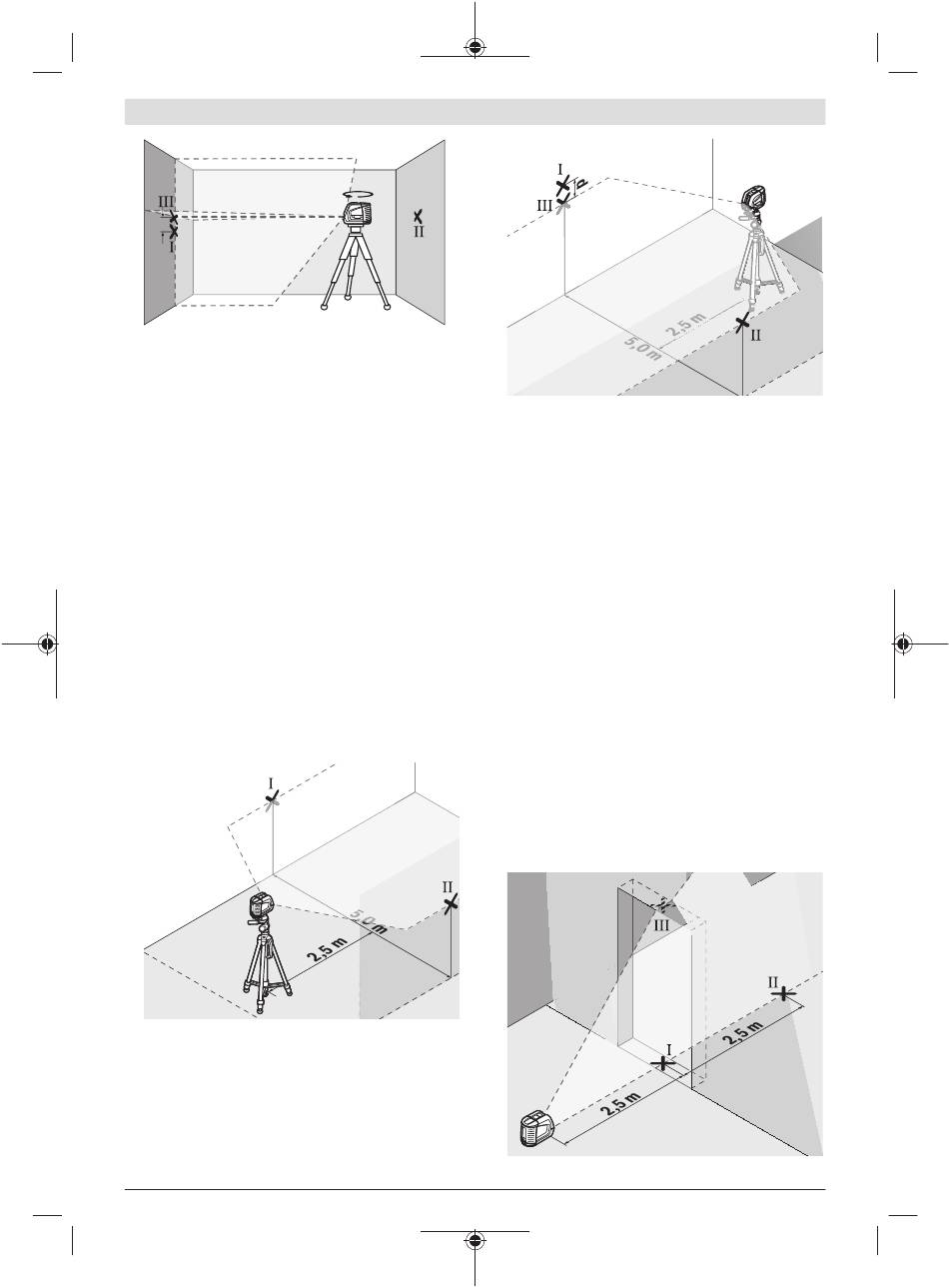

Перевірка точності нівелювання горизонтальної лінії
Для перевірки потрібна вільна ділянка прибл. 5 × 5 м.
– Встановіть вимірювальний інструмент посередині між
стінами А і В на кріпленні чи на штативі або поставте
його на тверду рівну поверхню. Увімкніть
вимірювальний інструмент для роботи з автоматичним
нівелюванням та оберіть горизонтальний режим
роботи. Дайте вимірювальному інструменту
самонівелюватися.
A
– Позначте на обох стінах на відстані 2,5 м від
вимірювального інструмента середину лазерної лінії
(точка Ⅰ на стіні A і точка Ⅱ на стіні B).
1 609 92A 4HJ | (03.06.2020)
A
B
180°
– Встановіть обернений на 180° вимірювальний
інструмент на відстані 5 м и і дайте йому
самонівелюватися.
– Вирівняйте вимірювальний прилад по висоті таким
чином (за допомогою штатива або підмостивши що-
небудь під нього), щоб середина лазерної лінії точно
потрапляла на позначену раніше точку Ⅱ на стіні B.
– Позначте на стіні A середину лазерної лінії як точку Ⅲ
(вертикально над точкою Ⅰ або під нею).
– Різниця d між двома позначеними на стіні А точками Ⅰ і
Ⅲ – це фактичне відхилення вимірювального
інструмента від горизонталі.
На ділянці 2 × 5 м = 10 м максимально допустиме
відхилення становить:
10 м × ±0,3 мм/м = ±3 мм. Таким чином, різниця d між
точками Ⅰ і Ⅲ може складати максимум 3 мм.
Перевірка точності нівелювання вертикальної лінії
Для перевірки Вам потрібний дверний проріз, в якому з
обох боків від дверей є мін. 2,5 м (на твердому ґрунті).
– Встановіть вимірювальний інструмент на відстані
2,5 м від дверного прорізу на рівну тверду поверхню
(не на штатив). Увімкніть вимірювальний інструмент
для роботи з автоматичним нівелюванням. Виберіть
вертикальний режим роботи і дайте вимірювальному
інструменту нівелюватися.
B
B
Bosch Power Tools
