Collegamento elettrico alimentazione

Prima di operare assicurarsi di staccare la tensione dalla linea di alimentazione. Utilizzare cavi di dimensione adeguata alle
correnti in gioco, tenendo in debita considerazione che la corrente in linea è la somma delle correnti sulle pompe.
Nel caso di alimentazione monofase utilizzare i morsetti L e N. Nel caso di alimentazione trifase utilizzare i morsetti L1, L2, L3. Vedi Figura 5
Collegamento elettrico alla linea di alimentazione.
Collegare i cavetti di terra delle pompe ai morsetti di terra nel quadro E.Box!
ITALIANO

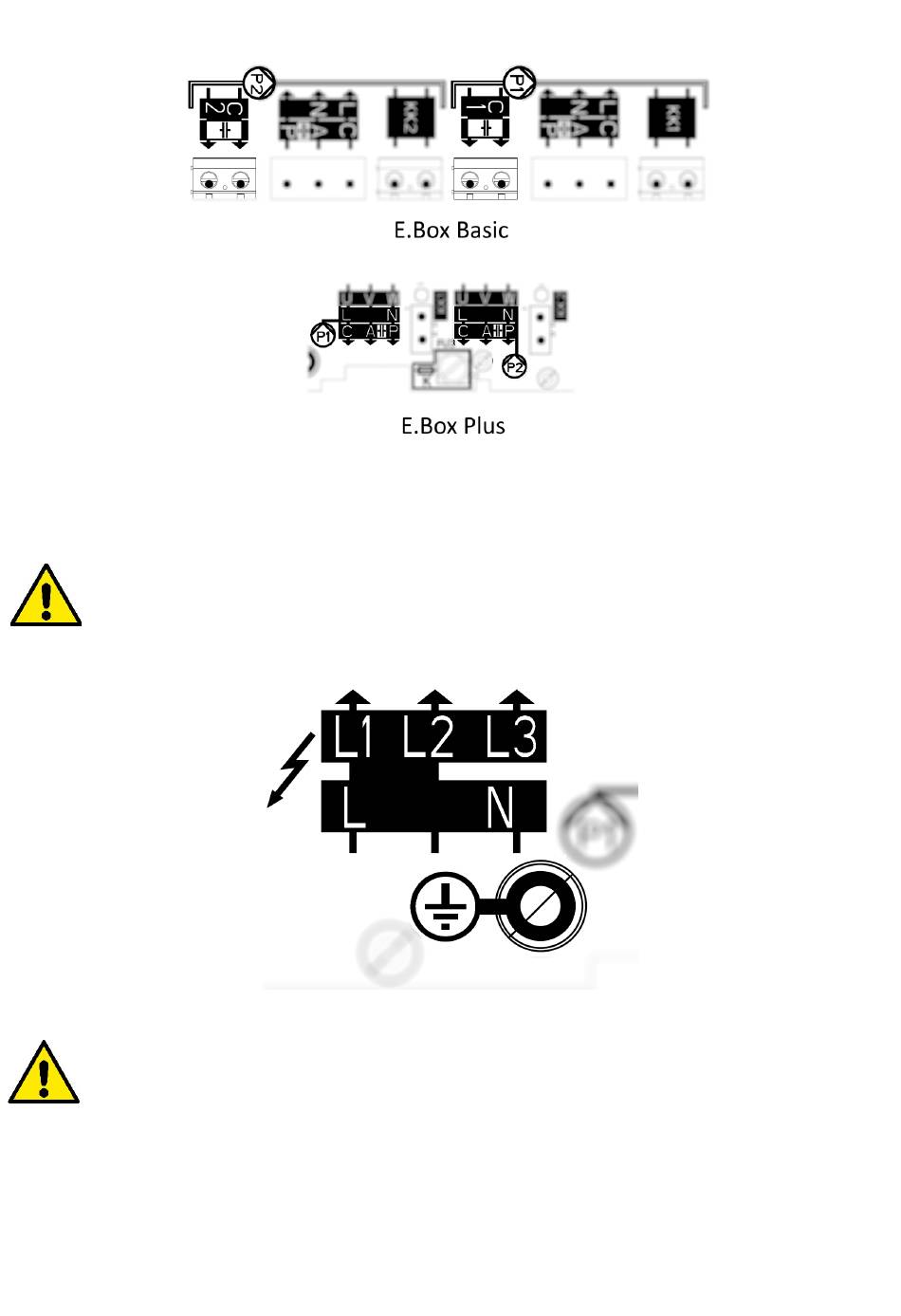

Figura 4: Collegamento condensatori esterni pompe
Figura 5: Collegamento elettrico alla linea di alimentazione
