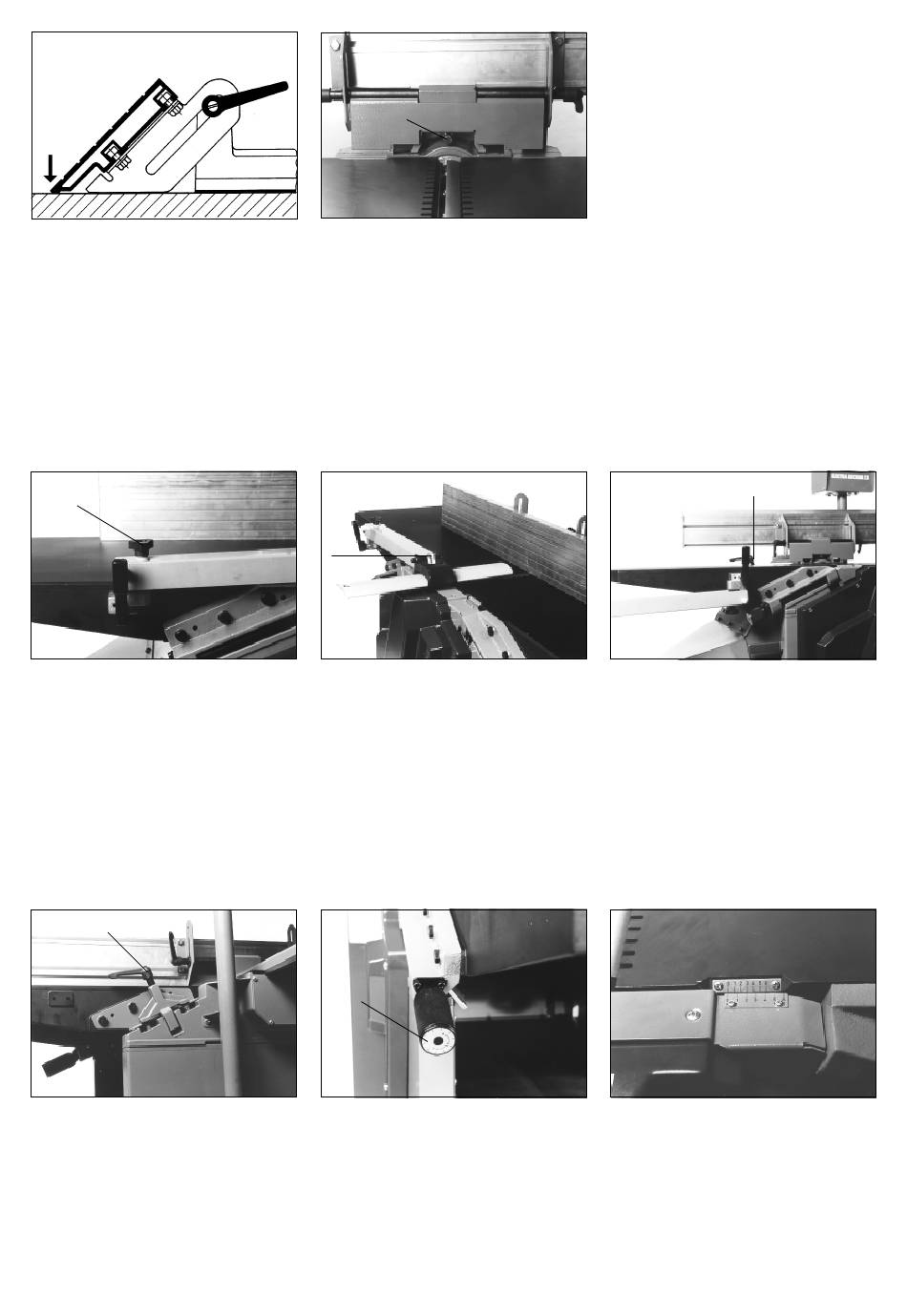

12.5 Justierung des Anschlaglineales
Achtung! Das Anschlaglineal muß
immer so eingestellt werden, daß es
auf dem Abnahmetisch aufliegt (Pfeil).
12.6 Einstellen der Messerwellen-Schutzeinrichtung
A
Die Durchlaßhöhe der Wellenab-
deckung wird durch Rechts- bzw.
Linksdrehung der Stellschraube (A)
eingestellt.
12.7 Einstellen der Spanabnahme/Skalenablesung
A
Vor dem Verstellen der Abricht-
platte die Klemmbride (A) ca. 1/2
Umdrehung lösen.
C
Justieren
Die 90°-Stellung des Anschlaglineales
zum Maschinentisch, kann durch Ver-
drehen der Justierschraube (C) ju-
stiert werden.
B
Die Öffnungsbreite zum Anschlag-
profil kann nach dem Hochklappen
des Hebels (B) eingestellt werden.
B
Durch Drehen des Ballengriffes (B)
kann die Abrichtplatte hoch- bzw.
heruntergestellt werden.
C
Vor dem Hochschlagen der Ab-
richtplatten muß die gesamte
Messerwellenabdeckung nach hin-
ten umgeschwenkt werden. Zum
Umschwenken den Hebel (C) betä-
tigten und danach wieder andrücken.
Die eingestellte Spanabnahme kann
an der Nonius-Skala abgelesen wer-
den. Nach dem Einstellen der Span-
abnahme die Klemmbride wieder fest-
ziehen.
1 auf 1 = 1 mm Spanabnahme
2 auf 2 = 2 mm Spanabnahme usw.
