Configurazione dell'UPS

Per disimballare l'armadietto e i suoi accessori:
1. Tagliare le fascette del pallet e togliere la protezione esterna in cartone. Per
facilitare la rimozione, far sollevare il cartone da due persone.
2. L'armadietto, le batterie e il kit accessori sono imballati in scatole separate.
Non installare le batterie finché l'armadietto non sarà montato sul rack.
Maneggiare e aprire i cartoni con cautela. Non togliere i componenti dal loro
imballo finché non si procede alla loro installazione.
3. Smaltire o riciclare l'imballo in maniera responsabile, oppure metterlo da parte
per possibili utilizzi futuri.
L'UPS Powerware 9140 viene fornito con tutto l'hardware richiesto per
l'installazione in configurazione di montaggio su rack standard EIA o JIS antisismica
con fori di fissaggio quadrati o rotondi. I gruppi guide possono essere regolati per
l'installazione su rack con pannelli da 48 cm per una profondità compresa tra 61 e
84 cm.

Configurazione rack per l'UPS

Per le seguenti operazioni, fare riferimento alla guida per l'utente sul CD:
S
Installazione delle staffe di montaggio antisismiche opzionali.
S
Installazione di un EBM con l'UPS.
S
Esame di istruzioni di installazione dettagliate.
Per installare il kit guide dell'UPS procedere come indicato di seguito.
NOTA L'UPS occupa le posizioni da 1 a 18 (vedere Figura 4 a pagina 49).
1. Usando due viti a ferro M5 e una placchetta, fissare la guida alla parte anteriore
del rack (vedere Figura 4 a pagina 49).
2. Usando quattro viti a ferro M5 e una placchetta, fissare la guida alla parte
posteriore del rack (vedere Figura 1).
3. Ripetere le operazioni descritte dal punto 1 e punto 2 per l'altra guida.
Base rack o parte
superiore dell'altro
armadietto

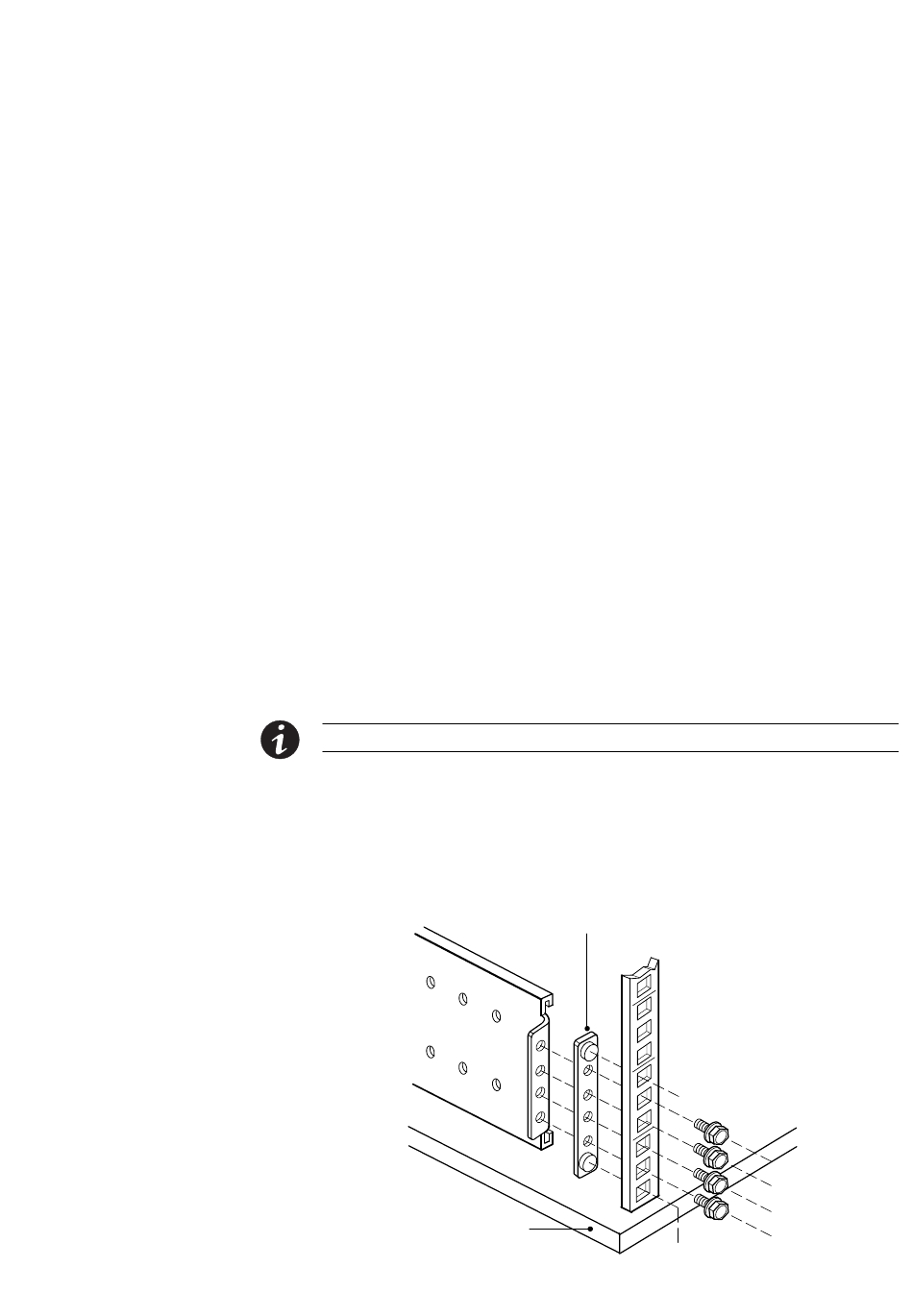

Figura 1. Fissaggio della guida posteriore (gruppo guida lato destro mostrato in figura)
EATON Avvio rapido dell'UPS Powerware
Placchetta
Posizione 6
Posizione 1
S
®
9140 (7,5–10 kVA) 164201678 Rev 1
INSTALLAZIONE
Posizione 5
Posizione 4
Posizione 3
Posizione 2
47
