7. Установите шесть корпусных/зажимных гаек, как показано на рис. 4.
8. Поставьте ИБП на направляющую. Убедитесь, что задний кронштейн встал
на место и легко двигается внутри направляющих.
9. Закрепите переднюю часть корпуса в стойке, как показано на рис. 4.

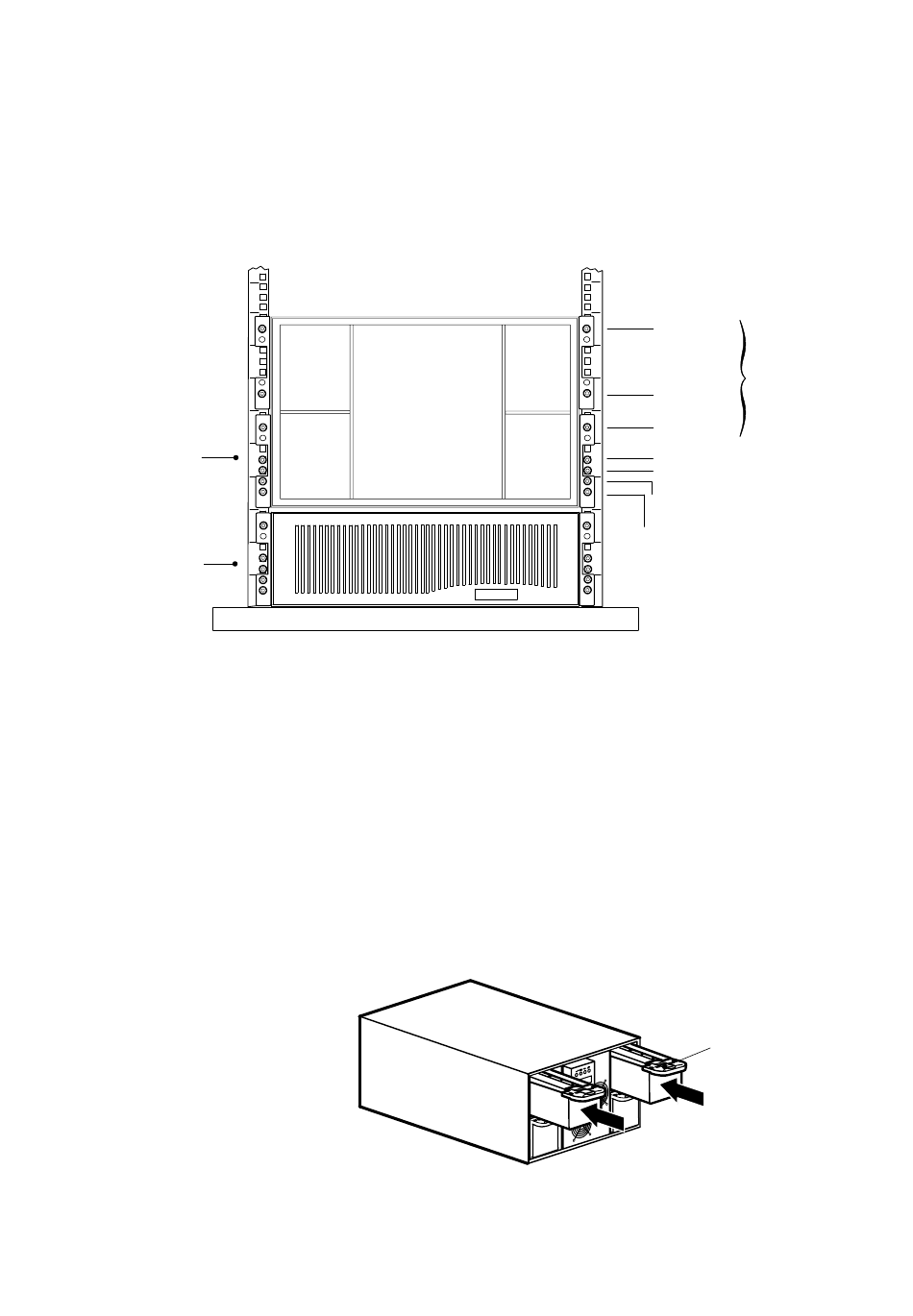

Рисунок 4. Крепление передней части ИБП
10. Установите на место электронный модуль, аккуратно вставив его в корпус.
Убедитесь, что модуль установлен напротив задней стенки корпуса.
Поверните замок модуля и установите его в положение LOCK.
Установка внутренних батарей ИБП
Для установки батарей в корпус ИБП выполните следующие действия:
1. Убедитесь в том, что выключатели на задней панели ИБП находятся в
выключенном положении [OFF (O)].
2. Задвиньте лотки аккумуляторных батарей в корпус (см. рис. 5). Задвигайте
каждый лоток до тех пор, пока он не будет зафиксирован в нужном
положении.
Рисунок 5. Установка лотков с батареями
S
9140 (7,5–10 kBA) 164201678 Rev 1
®
Позиция 17
(винт М6 и
корпусная/з
ажимная
Позиция 11
гайка)
Позиция 8
(Болты M5 с
Позиция 5
}
крепежной
Позиция 4
плитой)
Позиция 3 (винты М5)
Позиция 2 (винты М5)
Блокировка
лотка
аккумуляторных
батарей
