Mise en place de l'onduleur

Pour déballer l'unité et les accessoires :
1. Coupez les sangles de la palette et retirez la grande pièce externe en carton.
Deux personnes doivent être présentes pour retirer cette pièce facilement.
2. L'unité, les batteries et le kit d'accessoires sont emballés dans des cartons
distincts. N'installez les batteries qu'après avoir installé l'unité dans la baie.
Déplacez et ouvrez les cartons avec délicatesse. Laissez les composants
emballés jusqu'à ce que vous soyez prêt à les installer.
3. Jetez ou recyclez l'emballage de manière responsable, ou conservez-le pour
une utilisation ultérieure.
L'onduleur Powerware 9140 est fourni avec tout le matériel requis pour une
installation dans une configuration de montage en baie sismique standard EIA ou
JIS avec trous de montage carrés et ronds. Les rails réglables peuvent être montés
dans des baies à panneaux de 48 cm, de 61 à 84 cm de profondeur.

Configuration de la baie pour l'onduleur

Consultez le guide de l'utilisateur se trouvant sur le CD si :
S
Vous installez les supports de fixation sismiques en option.
S
Vous installez un module EBM avec l'onduleur.
S
Vous avez besoin d'instructions d'installation détaillées.
Pour installer les rails de l'onduleur :
REMARQUE L'onduleur occupe les positions 1 à 18 (voir la Figure 4 à la page 29).
1. À l'aide de deux vis de mécanique M5 et d'une plaque d'adaptation, fixez le rail
à l'avant de la baie (voir la Figure 4 à la page 29).
2. Fixez le rail à l'arrière de la baie à l'aide de quatre vis de mécanique M5 et
d'une plaque d'adaptation (voir la Figure 1).
3. Répétez les étapes 1 et 2 pour l'autre rail.
Bas de la baie ou haut
de l'autre unité
EATON Guide de démarrage rapide de l'onduleur Powerware
Plaque d'adaptation

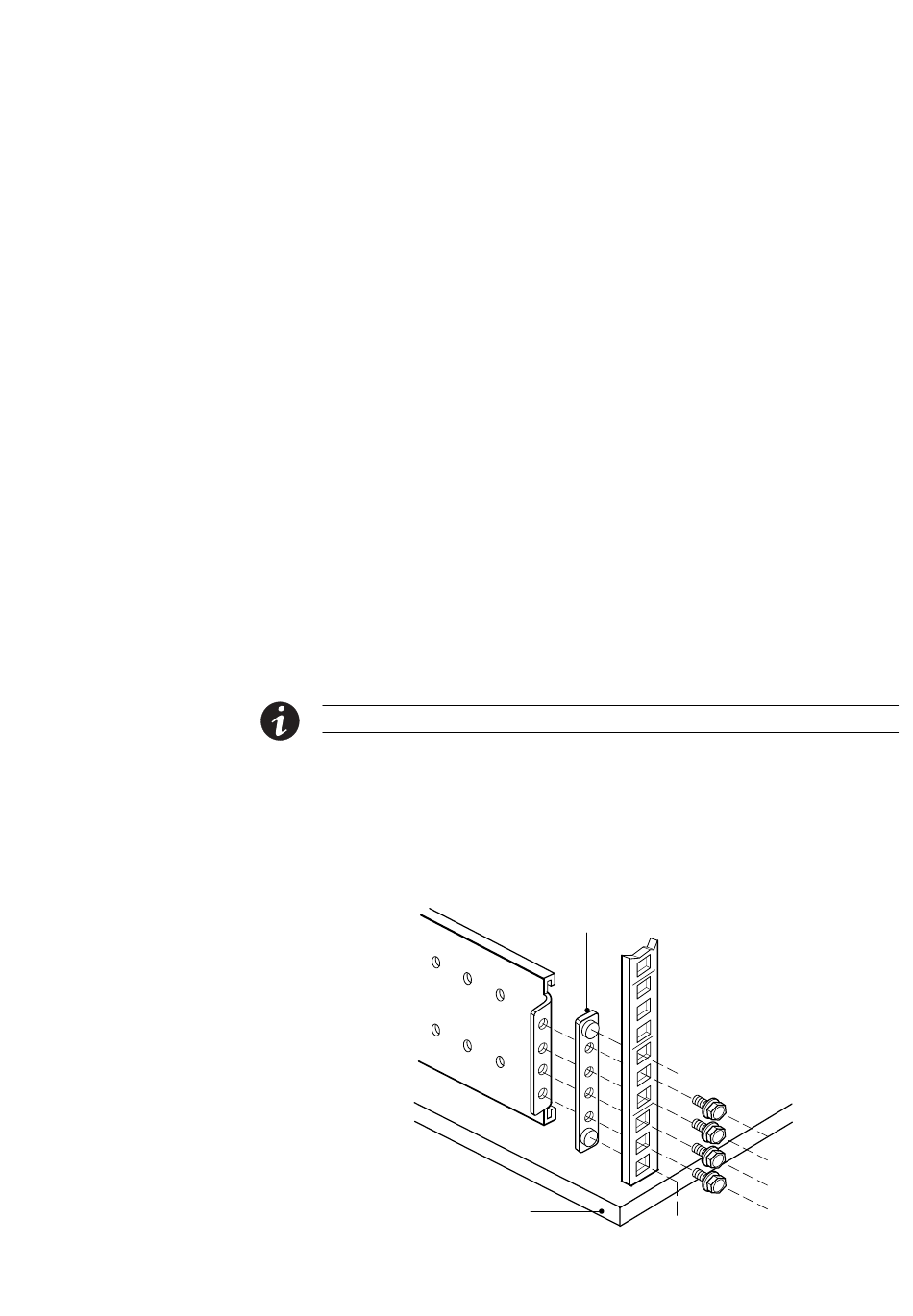

Figure 1. Fixation du rail arrière (rail droit représenté)
®
9140 (7,5–10 kVA)
INSTALLATION
Position 6
Position 5
Position 4
Position 3
Position 2
Position 1
S
164201678 Rev 1
27
