Siège Formula™ CG Invacare
®
8. Branchez le levier de commande. Consultez Déconnexion et
connexion du levier de commande.
9. Vérifiez que le commutateur Marche/Arrêt du levier de
commande est à la position marche et abaissez le siège.
Consultez Déconnexion et connexion du levier de commande.
6.35.3 Directives pour la dérivation de la connexion
de l'actionneur
1. Retirez les trois vis de montage fixant le carénage arrière au
cadre du fauteuil roulant.
2. Retirez le carénage arrière du fauteuil roulant.
3. Débranchez l'actionneur d'élévation du connecteur du
contrôleur de l'actionneur.
La mention « Elevate » (élévation) figure sur
l'actionneur de l'élévateur.
La mention « Elevate » (élévation) figure sur
l'actionneur de l'élévateur.
ATTENTION!
– Branchez la source d'alimentation externe
UNIQUEMENT au connecteur de l'actionneur
d'élévation. Si vous branchez la source
d'alimentation externe au connecteur du
contrôleur de l'actionneur, vous endommagerez
ce dernier.
4. Branchez la source d'alimentation externe au connecteur de
l'actionneur d'élévation.
6.36 Retrait et installation du siège (TDX SP et TDX
SR avec siège élévateur)
Il est fortement recommandé d'effectuer cette manœuvre
à deux.
85
6.36.1 Retrait
1. Débranchez le levier de commande. Consultez Déconnexion
et connexion du levier de commande.
2. Retirez le coussin du siège.
3. Retirez les deux vis à pans creux fixant le plateaudu siègeau
cadre du siège.
4. Retirez le plateau du siège du cadre du siège.

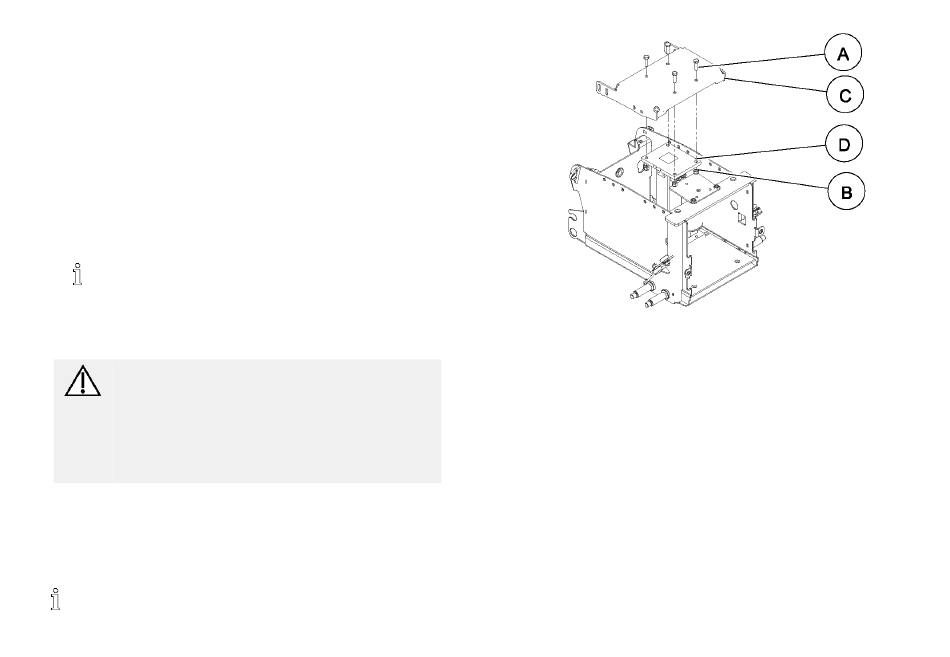

5. Retirez les quatre boulons de montage Ⓐ et les écrous de
blocage Ⓑ fixant le siège Ⓒ au montant de l'actionneur Ⓓ.
6. Retirez le siège du montant de l'actionneur et mettez-le de côté.
6.36.2 Installation
1. Placez le siège Ⓒ sur le montant de l'actionneur Ⓓ.
2. En utilisant les quatre boutons de montage Ⓐ et les écrous de blocage
Ⓑ, fixez le siège au montant de l'actionneur. Serrez fermement.
3. Placez le plateau du siège sur le cadre du siège, tel qu'illustré.
1148110-C~01
