6.26 Ajustement du revêtement du dossier et de
l'appuie-tête

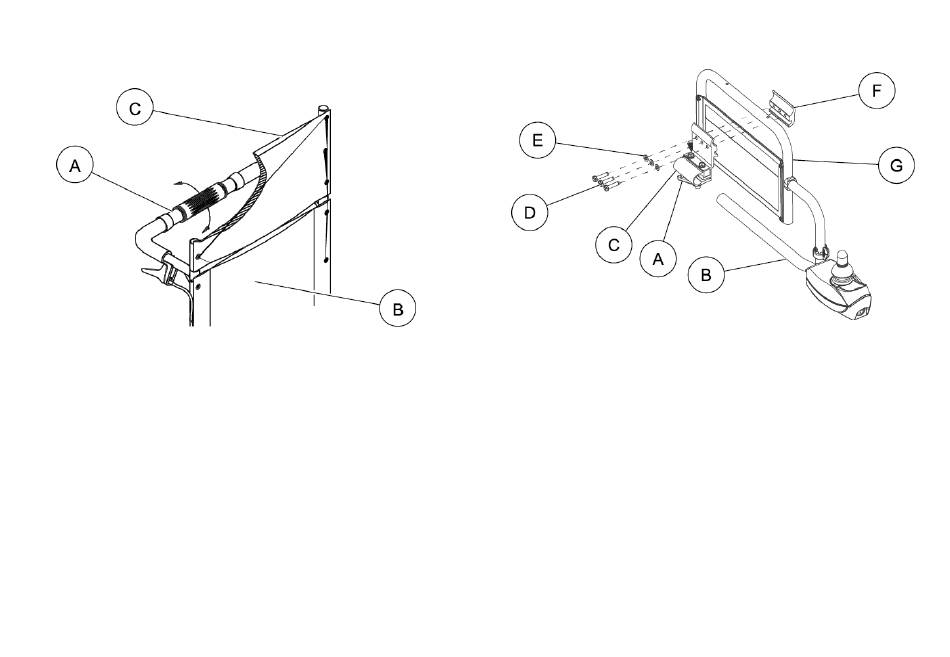

1. Tournez la barre d'espacement Ⓐ soit :
•
Dans le sens antihoraire (vers les poignées Ⓑ) pour donner
du jeu au garnissage de l'appuie-tête et du dossier Ⓒ.
•
Dans le sens horaire (vers le dossier) pour serrer le
garnissage de l'appuie-tête et du dossier.
75

6.27 Repositionnement du levier de commande

1. Tournez le levier du verrou de réglage Ⓐ pour dégager le tube
de montage Ⓑ du levier de commande du support de fixation
Ⓒ.
2. Retirez le levier de commande du fauteuil roulant.
3. Retirez les trois vis à tête hexagonale Ⓓ et les rondelles Ⓔ qui
fixent le support de fixation du levier de commande au support
de fixation fileté Ⓕ.
4. Replacez le support de fixation fileté sur l'intérieur de l'autre
appuie-bras Ⓖ, comme indiqué.
5. À l'aide des trois vis de montage à tête hexagonale et des
rondelles, fixez le support de fixation du levier de commande
au support de fixation fileté.
6. Faites glisser le tube de montage du levier de commande à la
position souhaitée dans le support de fixation.
7. Tourner le verrou de réglage pour fixer le tube de montage du
levier de commande au support de fixation.
1148110-C~01
