Siège Formula™ CG Invacare
®
6.17.2 Modèles 70° et PW93
1. Enlevez tous les accessoires du ou des repose-pied(s).
Déposez le repose-pied sur une surface plate pour
simplifier la procédure.
2. Retirez le repose-pied du fauteuil roulant. Consultez Réglage
de la hauteur du repose-pied.

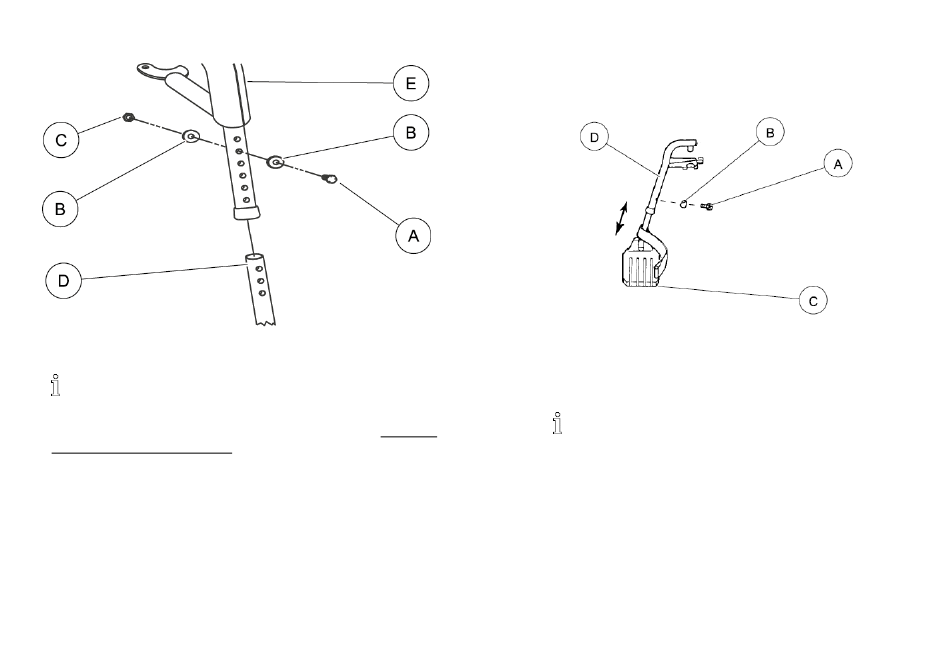

3. Retirez la vis de montage Ⓐ, les rondelles Ⓑ et l'écrou de
blocage Ⓒ qui fixent l'ensemble de la partie inférieure du
repose-pied Ⓓ à son support supérieur Ⓔ.
4. Ajustez la partie inférieure à la hauteur souhaitée.
5. Réinstallez les vis, les rondelles et l'écrou de blocage qui
fixent la partie inférieure du repose-pied à son support
supérieur, et vissez fermement.
6. Au besoin, répétez les ÉTAPES 1 à 5 pour l'autre repose-pied.
7. Réinstallez le(s) repose-pied(s) sur le fauteuil roulant.
Consultez Réglage de la hauteur du repose-pied.
67
8. Remettez en place tous les accessoires sur le(s) repose-pied(s).
6.17.3 Inclinaison de 70°
1. Enlevez tous les accessoires du ou des repose-pied(s).
2. Retirez le repose-pied du fauteuil roulant. Consultez Réglage
de la hauteur du repose-pied.
Placez le tout sur une surface plane pour mieux
accéder à la quincaillerie.
Notez la position des bagues d'espacement avant le
démontage.
3. Retirez la vis de montage et la bague d'espacement concave
qui fixent la partie inférieure du repose-pied.
4. Ajustez le repose-pied à la hauteur désirée.
5. Fixez la partie inférieure du repose-pied au moyen de la vis de
montage et de la bague d'espacement concave retirés
précédemment. Serrez fermement.
