Raccordement électrique
+24 V CC F 4A
0 V
FE
a = touche Marche/Muting-Restart
b = circuits de validation, choisir les électrovannes de sécurité V1 et V2 de façon à être sûr qu'elles ne
s'excitent pas à ½ Umaxi ou, si elles se sont excitées, qu'elles retombent !
Prévoir des suppresseurs de parasites en parallèle sur les bobines de V1 et V2.
c = EDM, contacts de retour contrôle des électrovannes
d = option : test externe si le pont monté en usine a été retiré
e = connecteur femelle local, versions -m et -ml
f = fusible de protection des contacts à fermeture, valeurs reportez-vous aux Caractéristiques techni-
ques chapitre 12.1.7
1' à 4',
= numéros des broches, connecteur Hirschmann, émetteur
1 à 8,
= numéros des broches, connecteur Hirschmann, récepteur/émetteur-récepteur (transceiver)
La connexion de l'émetteur-récepteur (transceiver) est identique à celle du récepteur. Il faut alors
un miroir de renvoi passif CPM500/2V (sans connexion électrique) à la place de l'émetteur.
Les câbles de connexion doivent être posés dans un conduit solide afin d'éviter tout endommage-
ment mécanique.
En cas d'interférences électromagnétiques externes, il est recommandé d'utiliser des câbles de
connexion blindés. Le blindage doit alors être relié à FE par une grande surface de contact.

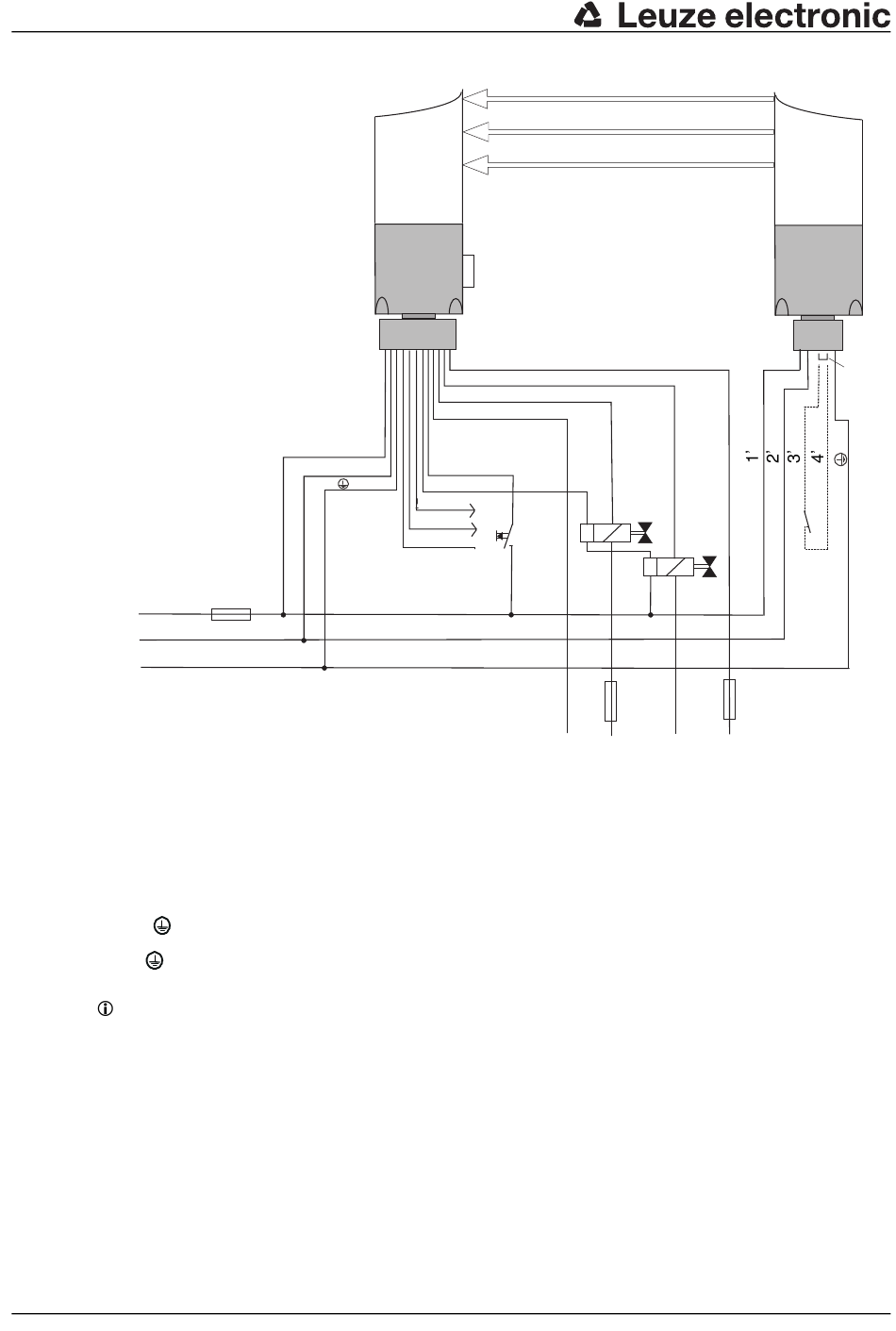

Fig. 7.7-2:
76
1
2
Exemple de raccordement, interface machine /R2, connecteur Hirschmann
COMPACTplus-m
e
10
4
9
3
3
5
6
7
8
11
0 V
c
b
V1
V2
f
f
+U
0 V
+U
Leuze electronic
d
