Utilisation de la pompe
à chaleur

2.1 Domaine d'utilisation

La pompe à chaleur eau glycolée/eau est exclusivement prévue
pour le réchauffement de l'eau de chauffage. Elle peut être utili-
sée pour des installations de chauffages existantes ou pour des
installations nouvelles. Dans l'installation de source de chaleur,
c'est l'eau glycolée qui sert de fluide caloporteur. Comme sour-
ces de chaleur, des sondes géothermiques, des collecteurs en-
terrés ou des installations similaires peuvent être utilisés.

2.2 Fonctionnement

Le sol emmagasine la chaleur apportée par le soleil, le vent et la
pluie. Cette chaleur géothermique est captée par l'eau glycolée
à température basse dans le collecteur enterré, la sonde géo-
thermique ou autre. Un circulateur refoule ensuite l'eau glycolée
ainsi « chauffée » vers l'évaporateur de la pompe à chaleur dans
lequel la chaleur est délivrée au fluide frigorigène du circuit frigo-
rifique. Par cette opération, l'eau glycolée se refroidit à nouveau
de manière à pouvoir une nouvelle fois, dans le circuit d'eau gly-
colée, absorber de l'énergie thermique.
Cependant, le fluide frigorigène est aspiré par le compresseur à
commande électrique, compressé et « pompé » à un niveau de
température plus élevé. L'énergie électrique mise à disposition
tout au long de ce procédé n'est pas perdue, elle est transférée
au contraire également en grande partie au fluide frigorigène.
Le fluide frigorigène arrive alors dans le condenseur où à son
tour, il transmet l'énergie thermique à l'eau de chauffage. Ainsi,
l'eau de chauffage chauffe et atteint des températures pouvant
aller, en fonction du point de fonctionnement, jusqu'à 58 °C.
www.dimplex.de
3

Appareil de base

Il s'agit d'une pompe à chaleur pour installation intérieure, prête
à brancher, avec jaquette en tôle, boîtier électrique et gestion-
naire intégré. Le circuit réfrigérant est "hermétiquement fermé" et
contient le fluide frigorigène fluoré R404A avec une valeur de
PRG de 3260, répertorié dans le protocole de Kyoto. Il est sans
HCFC, inoffensif pour la couche d'ozone et ininflammable.
Sur le panneau de commande figurent toutes les pièces néces-
saires à l'utilisation de la pompe à chaleur. Une sonde pour me-
surer la température du extérieur et son petit matériel de fixation
ainsi qu'un collecteur d'impuretés sont livrés avec l'appareil. Les
raccordements pour la tension destinée au courant de charge et
de commande doivent être effectués par le client.
La ligne d'alimentation de la pompe à eau glycolée, installée par
le client, doit être raccordée au panneau de commande. A cette
occasion, prévoir une protection moteur, si nécessaire.
La connexion du collecteur au distributeur d'eau glycolée doit
être réalisée par le client.

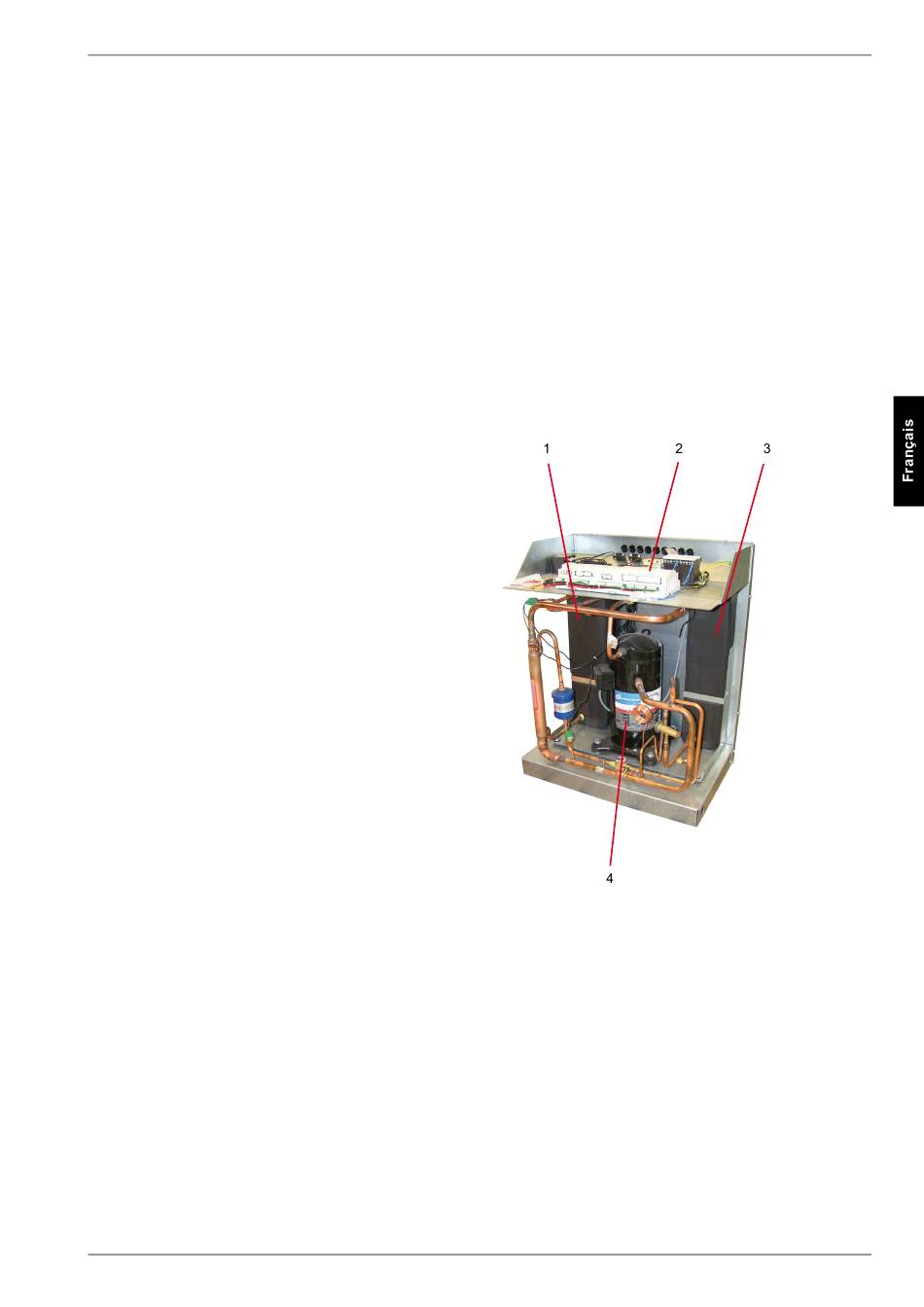

1)
Condenseur
2)
Panneau de commande
3)
Evaporateur
4)
Compresseur
3
FR-3
