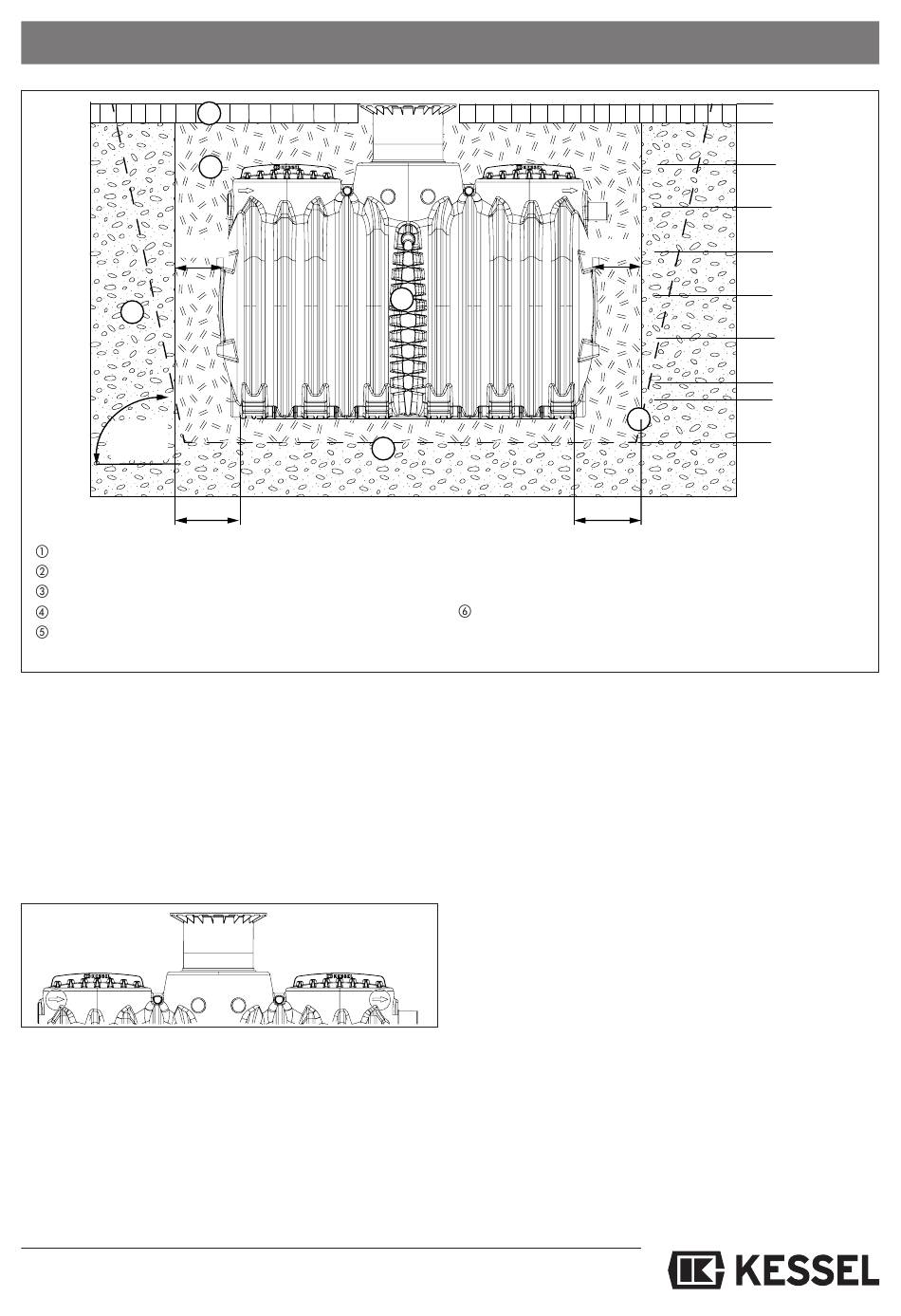

≥50cm
5
b nach
DIN 4124
Strato di fondazione: Pietrisco 0/16 compattato con gc ≥ 97%
≥70cm
Letto del contenitore Sabbia compattata con gc ≥ 97%
Cisterna Ai sensi del calcolo statico
Riempimento Pietrisco 0/16 compattato con gc ≥ 97%
Terreno di fondazione: G1 o G2 a norma ATV-DVWK-A 127 o
G3 o G4 a norma ATV-DVWK-A 127 compat-

4.4 Inserimento

La cisterna deve essere inserita delicatamente nello scavo
con mezzi adatti e appoggiata sulla fondazione (vedi anche
capitolo "Trasporto").
Fare attenzione al senso di scorrimento e alle rispettive frec-
ce applicate sulla cisterna!
4.5 Riempimento della cisterna
Per ottenere una migliore stabilità, riempire entrambe le ca-
mere della cisterna con acqua (ca. 80 cm).
4.6 Riempimento dello scavo
Per evitare le deformazioni del contenitore, il riempimento
del contenitore e dello scavo devono avvenire in parallelo.
L'avvolgimento del contenitore deve essere realizzato con
un larghezza di almeno 50 cm. I singoli strati non devono su-
perare i 30 cm. Devono essere compattati con dei compat-
tatore leggeri (gc minimo = 97%). Un danneggiamento della
parete del contenitore e un allungamento del contenitore du-
rante e dopo l'installazione devono essere esclusi.
4. Installazione e montaggio
6
4
3
1
Strato di copertura Piastra di distribuzione del carico a norma statica
La chiusura automatica rimane chiusa durante l'intero pro-
cesso di riempimento dell'impianto.

4.7 Tubazioni

Una proposta per la posa di tubazioni la troverete alle pagi-
ni 268-271. Non appena lo scavo è stato riempito fino al
bordo inferiore della condotta di alimentazione e di scarico
ed è stato compattato, le tubazioni di alimentazione e quel-
le di scarico devono essere posate e collegate in modo da
non essere soggette al gelo (vedi 4.2). Il collegamento tra
condotte di alimentazione per gravità e tubazioni orizzontali
deve essere eseguito con almeno due curve a 24° e un rac-
cordo della lunghezza minima di 250 mm. Prima della ci-
sterna InnoClean PLUS si deve prevedere un tratto di sta-
bilizzazione la cui lunghezza corrisponde al minimo al decu-
plo del diametro nominale della tubazione. Sul cantiere nella
fase dell´installazione, il tubo d´entrata dovra essere inseri-
to nell´apertura del tubo d´ingresso per 20 cm. Il tubo d´us-
cita può essere collegato alla condotta di base tramite il rac-
cordo femmina.
• Tubi ed accessori per cavo
Per il collegamento delle linee tra unità di controllo/compres-
sore e blocco valvole/cisterna InnoClean PLUS , si deve
posare un condotto vuoto (tubo KG in PCV-U delle dimensioni
DN 100). Per tutta la sua lunghezza, il condotto vuoto dov-
rebbe avere una pendenza di ≥ 2° verso la cisterna. Per rea
197
≥20cm
≥30cm
≥30cm
≥30cm
≥50cm
≥30cm
≥30cm
≥30cm
2
≥30cm
3-10cm
tato con gc ≥ 95%, ove deve essere prevista la
≥70cm
formazione di uno smaltimento (drenaggio) suffi-
ciente dell'acqua di infiltrazione
per la classe E (veicoli pesanti 60). Piastra di dis-
tribuzione del carico per la classe E (autovetture)
