4.4 Cartouche de détection

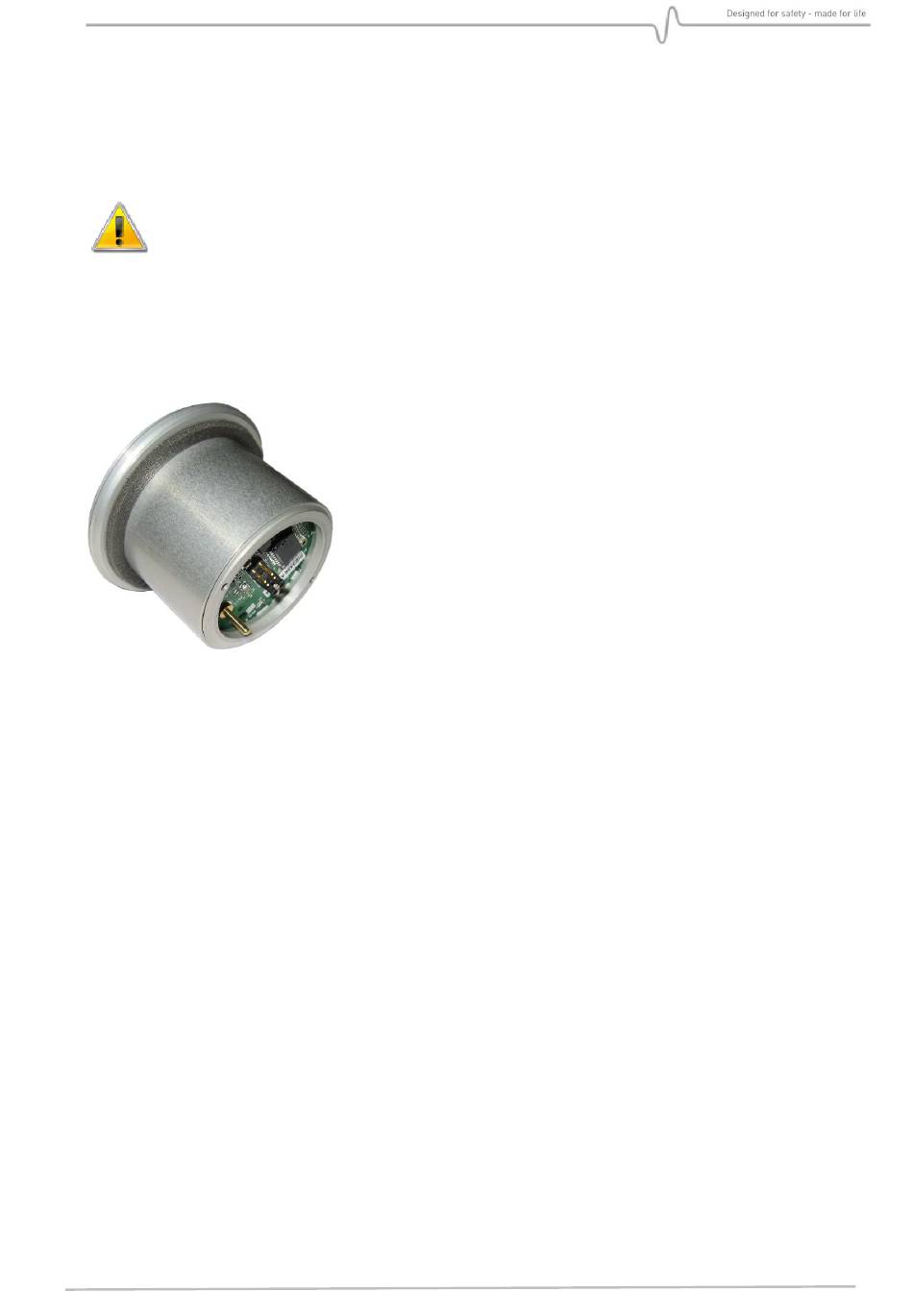

La cartouche est séparée du détecteur pour permettre son remplacement. Son démontage
est extrêmement facile et rapide et ne nécessite pas de toucher au reste de l'appareil.
Attention lors du démontage et du remontage de la cartouche :
•
Mettre en regard le pion de centrage de la cartouche et le trou correspondant
dans le boîtier (au fond de la cloche).
•
Prendre garde de ne pas abîmer le connecteur de fond de cartouche lors du
serrage des 2 pièces.
•
Aucune intervention ne se fera sous tension.
Remettre l'appareil sous tension de manière à réaliser le calibrage complet de la nouvelle
cartouche et le réglage du Zéro.
MultiXplo / MultiTox
Desserrer la vis de blocage située sur le côté de l'écrou (Voir
Figure 1), dévisser ensuite l'écrou, le long de la première
partie du filetage, puis avec l'écrou tirer sur la cartouche afin
de l'extraire et enfin dévisser la cartouche de l'écrou.
Les cartouches ont un anneau d'identification de couleur
(voir §1.5).
Enfoncer ensuite la nouvelle cartouche de même couleur que
l'ancienne dans le boîtier en respectant le centrage défini par
le pion, visser l'écrou jusqu'en butée en s'assurant de la
présence du joint torique puis serrer la vis de blocage.
